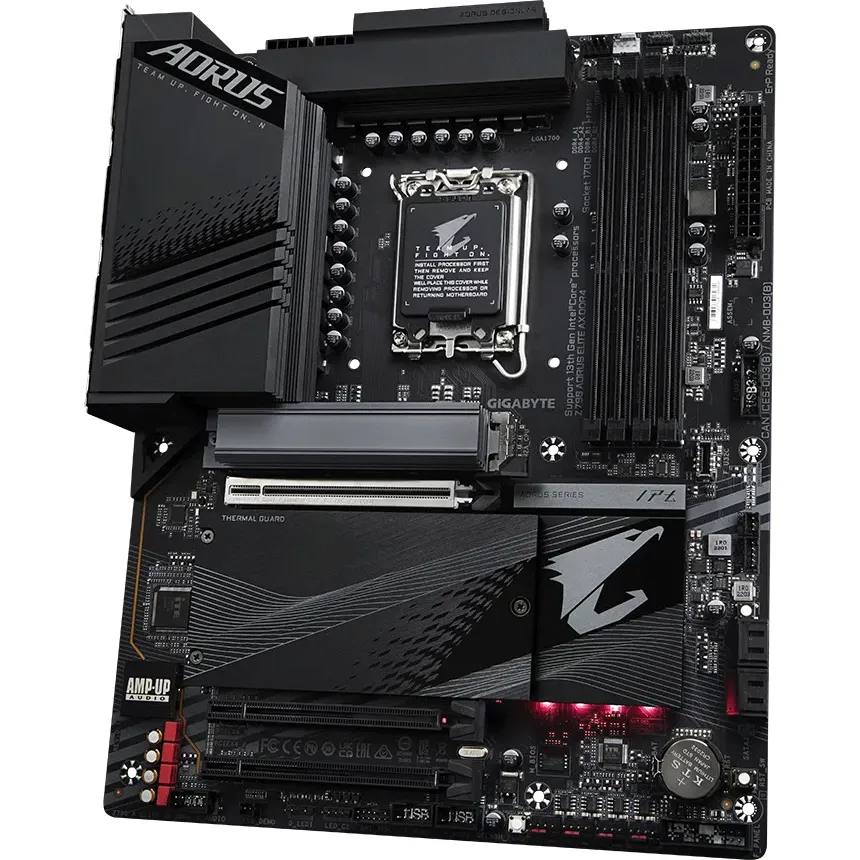

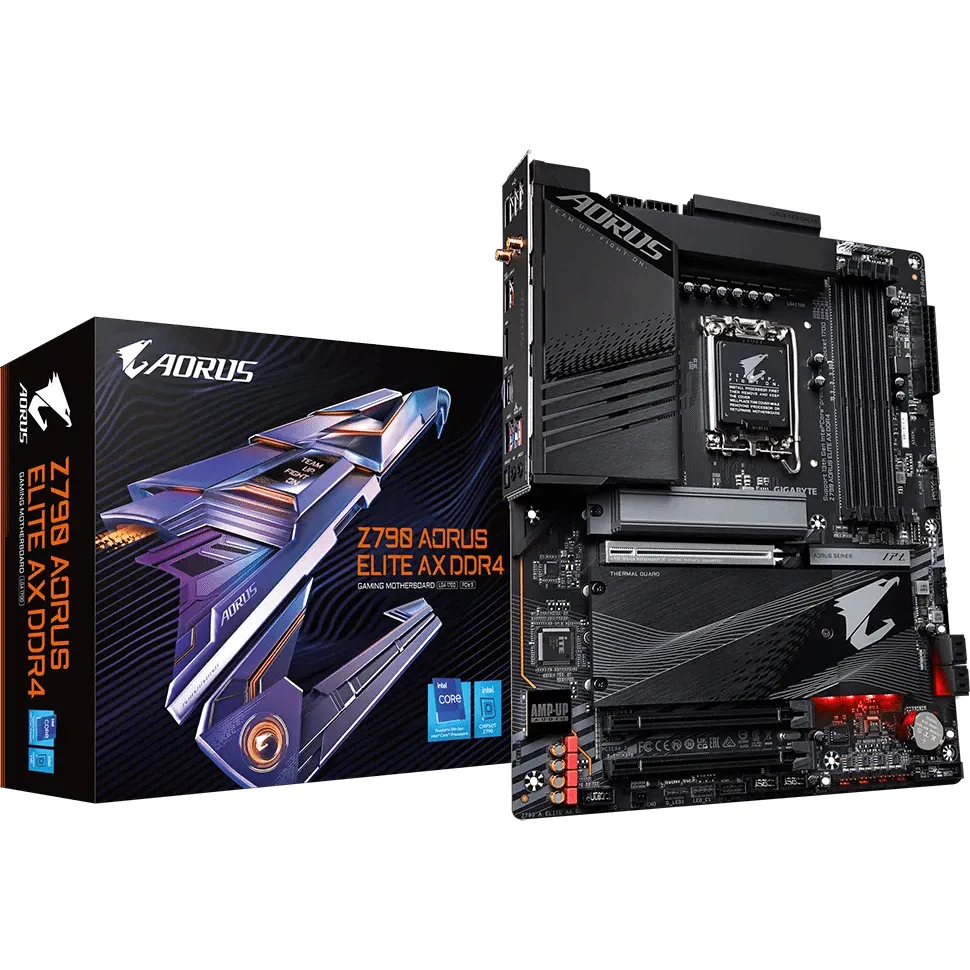

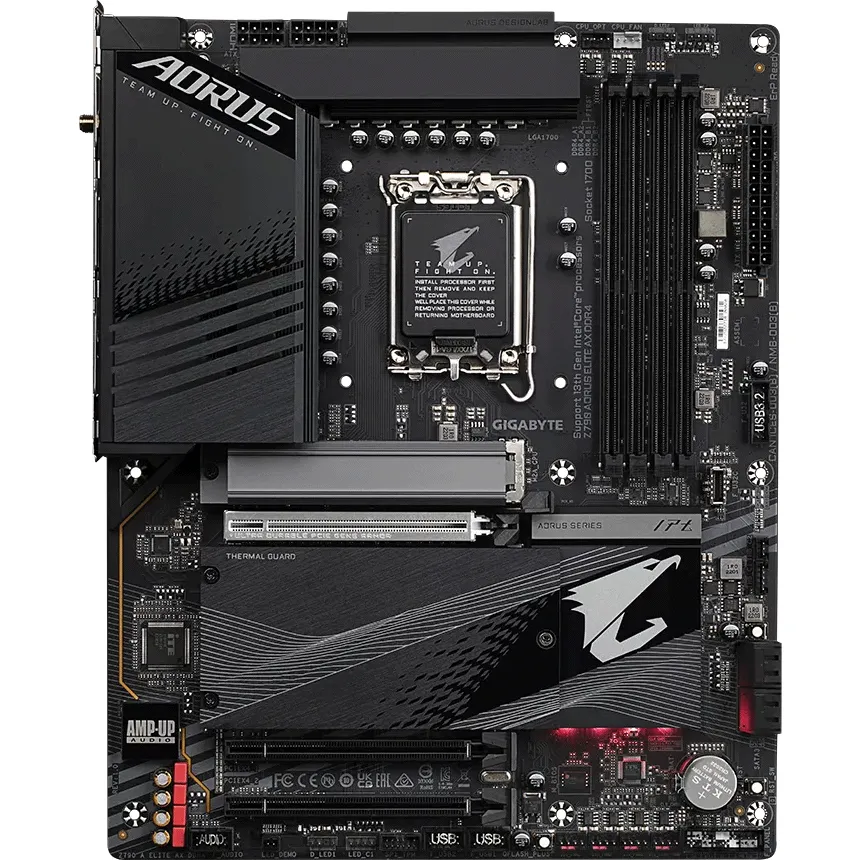

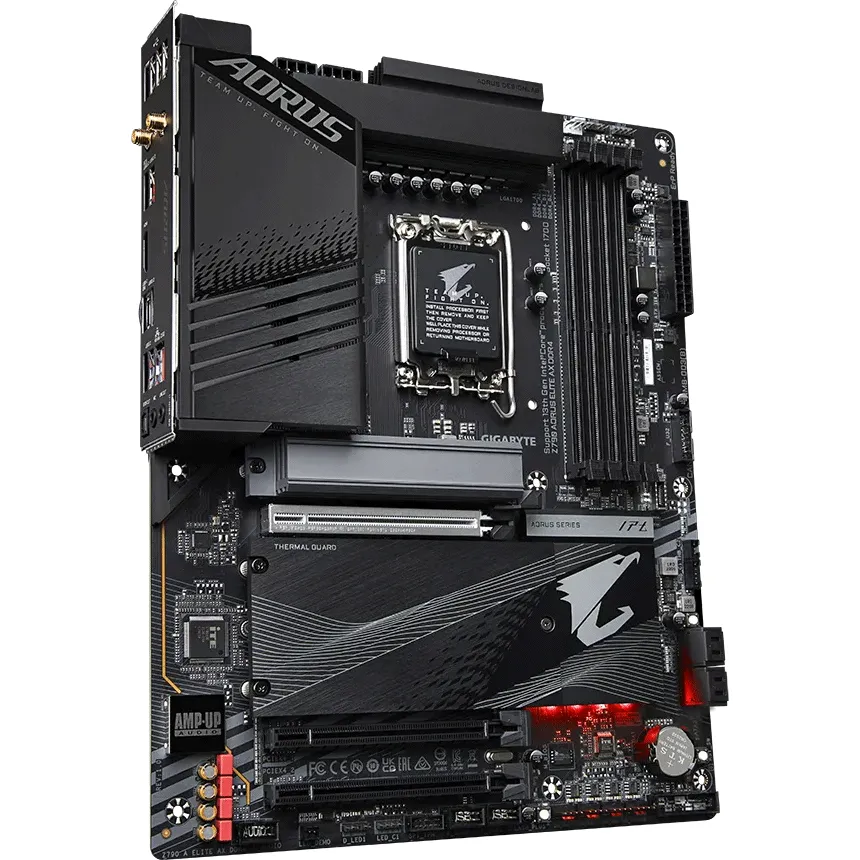

GIGABYTE Z790 AORUS ELITE AX DDR4, Tarjeta Madre Intel® Z790, 4 x DDR4, Audio 7.1-channel, 2.5GbE LAN, Wi-Fi 6E, Bluetooth 5.3, PCI Express x16, M.2, SATA, RAID, USB Type-C, USB 3.2, HDMI, S/PDIF, ATX.
RENDIMIENTO INCOMPARABLE
Con los rápidos cambios tecnológicos, GIGABYTE siempre sigue las últimas tendencias y ofrece a los clientes funciones avanzadas y las últimas tecnologías. Las placas base GIGABYTE están equipadas con una solución de energía mejorada, los últimos estándares de almacenamiento y una conectividad excepcional para permitir un rendimiento optimizado para los juegos.
EXCELENTE DISEÑO TÉRMICO
El rendimiento incomparable de las placas base GIGABYTE está garantizado por un diseño térmico innovador y optimizado para garantizar la mejor estabilidad de CPU, chipset, SSD y bajas temperaturas bajo carga completa de aplicaciones y rendimiento de juegos.
CONECTIVIDAD
Las placas base GIGABYTE permiten la mejor experiencia de conexión con velocidades de transferencia de datos increíbles a través de la red, el almacenamiento y la conectividad Wi-Fi de próxima generación.
PERSONALIZACIÓN
Las placas base GIGABYTE incluyen varios software útiles e intuitivos para ayudar a los usuarios a controlar cada aspecto de la placa base y proporcionar efectos de iluminación personalizables con una estética excepcional que se adapta a su personalidad única.
ULTRADURADERO
El diseño Ultra Durable™ de GIGABYTE proporciona durabilidad al producto y un proceso de fabricación de alta calidad. Las placas base GIGABYTE utilizan los mejores componentes y refuerzan cada ranura para que cada una de ellas sea sólida y duradera.
Función clave
Intel® Socket LGA 1700: compatible con procesadores de las series 13.ª y 12.ª generación
Rendimiento incomparable: solución VRM digital doble de 16*+1+2 fases
DDR4 de doble canal: 4 * DIMM con soporte para módulo de memoria XMP
Almacenamiento de próxima generación: 4 * conectores PCIe 4.0 x4 M.2
Diseño térmico avanzado y M.2 Thermal Guard III: para garantizar la estabilidad de energía de VRM y el rendimiento de SSD M.2
EZ-Latch Plus: Conectores M.2 con liberación rápida y diseño sin tornillos
Redes rápidas: LAN de 2,5 GbE y Wi-Fi 6E 802.11ax
Conectividad extendida: HDMI, USB- C® frontal de 10 Gb/s, USB-C® posterior de 20 Gb/s
Smart Fan 6: cuenta con múltiples sensores de temperatura y cabezales de ventilador híbridos con FAN STOP
Q-Flash Plus: actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica
* Diseño de potencia paralela de 8+8 fases
Especificaciones
CPU
Zócalo LGA1700: Compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 13.ª y 12.ª generación
La caché L3 varía según la CPU
(Consulte la "Lista de compatibilidad de CPU" para obtener más información).
Conjunto de chips
Conjunto de chips Intel® Z790 Express
Memoria
Compatibilidad con DDR4 5333(OC)/ DDR4 5133(OC)/DDR4 5000(OC)/4933(OC)/4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / Módulos de memoria 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
4 x zócalos DIMM DDR que admiten hasta 128 GB (32 GB de capacidad DIMM única) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte la "Lista de soporte de memoria" para obtener más información).
Gráficos integrados
Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD :
1 x puerto HDMI, que admite una resolución máxima de 4096x2160@60 Hz
* Compatibilidad con la versión HDMI 2.0 y HDCP 2.3.
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Audio
CODEC de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para realizar la configuración de audio.
Soporte para salida S/PDIF
LAN
Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicación inalámbrica
Intel® Wi-Fi 6E AX211 (para PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps
Realtek ® Wi-Fi 6E RTL8852CE (Para PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps
* La velocidad de datos real puede variar según el entorno y el equipo.
Ranuras de expansión
CPU:
1 x ranura PCI Express x16, compatible con PCIe 5.0 y ejecutándose en x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
Conjunto de chips:
1 x ranura PCI Express x16, compatible con PCIe 4.0 y ejecutándose en x4 (PCIEX4_1)
1 x ranura PCI Express x16, compatible con PCIe 3.0 y ejecutándose en x4 (PCIEX4_2)
Interfaz de almacenamiento
CPU:
1 x conector M.2 (Socket 3, clave M, soporte para SSD PCIe 4.0 x4/x2 tipo 22110/2280) (M2A_CPU)
Conjunto de chips:
2 x conectores M.2 (Socket 3, clave M, soporte para SSD PCIe 4.0 x4/x2 tipo 22110/2280) (M2P_SB, M2Q_SB)
1 x conector M.2 (Socket 3, clave M, tipo 22110/2280 SATA y compatibilidad con SSD PCIe 4.0 x4) (M2M_SB)
4 conectores SATA de 6 Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe Compatibilidad con
RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
* Consulte "2-8 Conectores internos" para conocer los avisos de instalación para los conectores M.2 y SATA.
USB
Conjunto de chips:
1 puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 2x2
1 x puerto USB Type-C ® con soporte USB 3.2 Gen 2, disponible a través del encabezado USB interno
2 x puertos USB 3.2 Gen 2 Tipo-A (rojos) en el panel posterior
5 x puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
Conjunto de chips+2 concentradores USB 2.0:
8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
Conectores de E/S internos
1 conector de alimentación principal ATX de 24 pines
2 conectores de alimentación ATX de 12 V de 8 pines
1 x encabezado del ventilador de la CPU
1 x cabezal de ventilador de CPU de refrigeración por agua
3 x cabezales de ventilador del sistema
1 cabezal de ventilador del sistema/bomba de refrigeración por agua.
2 x cabezales de tira LED direccionables
2 cabezales de tira LED RGB
4 conectores M.2 hembra 3
4 conectores SATA de 6 Gb/s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x conector USB Type-C® , compatible con USB 3.2 Gen 2
1 conector USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
2 x conectores de tarjeta adicional Thunderbolt™
1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 botón de reinicio
1 botón Q-Flash Plus
1 x botón Borrar CMOS
1 x puente de reinicio
1 x puente CMOS transparente

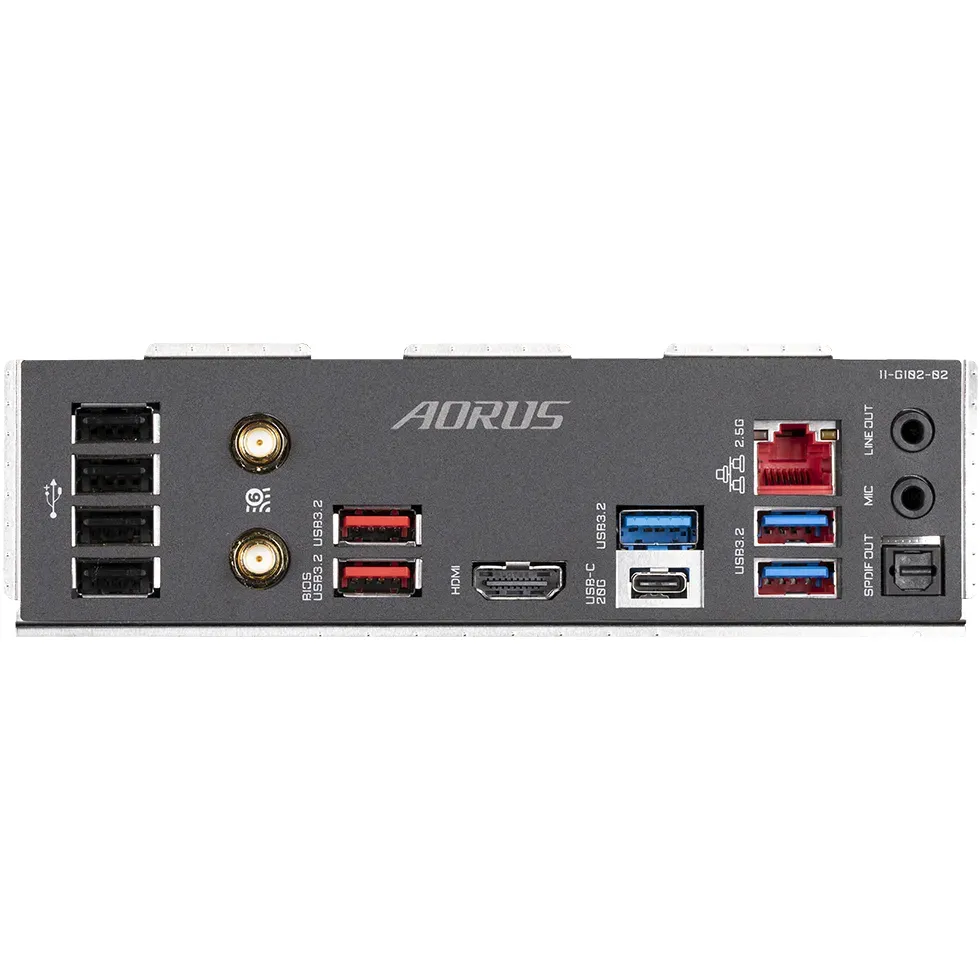

Conectores del panel posterior
1 x puerto USB Type-C ® , con soporte USB 3.2 Gen 2x2
2 puertos USB 3.2 Gen 2 tipo A (rojo)
3 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
1 puerto HDMI 2.0
1 puerto RJ-45
1 x conector de salida óptica S/PDIF
2 x conectores de audio
Controlador de E/S
1 Chip controlador de E/ S iTE®
Monitoreo de hardware
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
BIOS
1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características unicas
Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte para copia de seguridad inteligente
Software incluido
1 Norton® Internet Security ( versión OEM)
2 Software de gestión de ancho de banda LAN
Sistema operativo
1 Soporte para Windows 11 de 64 bits
2 Soporte para Windows 10 de 64 bits
Factor de forma
1 factor de forma ATX; 30,5 x 24,4 cm.
