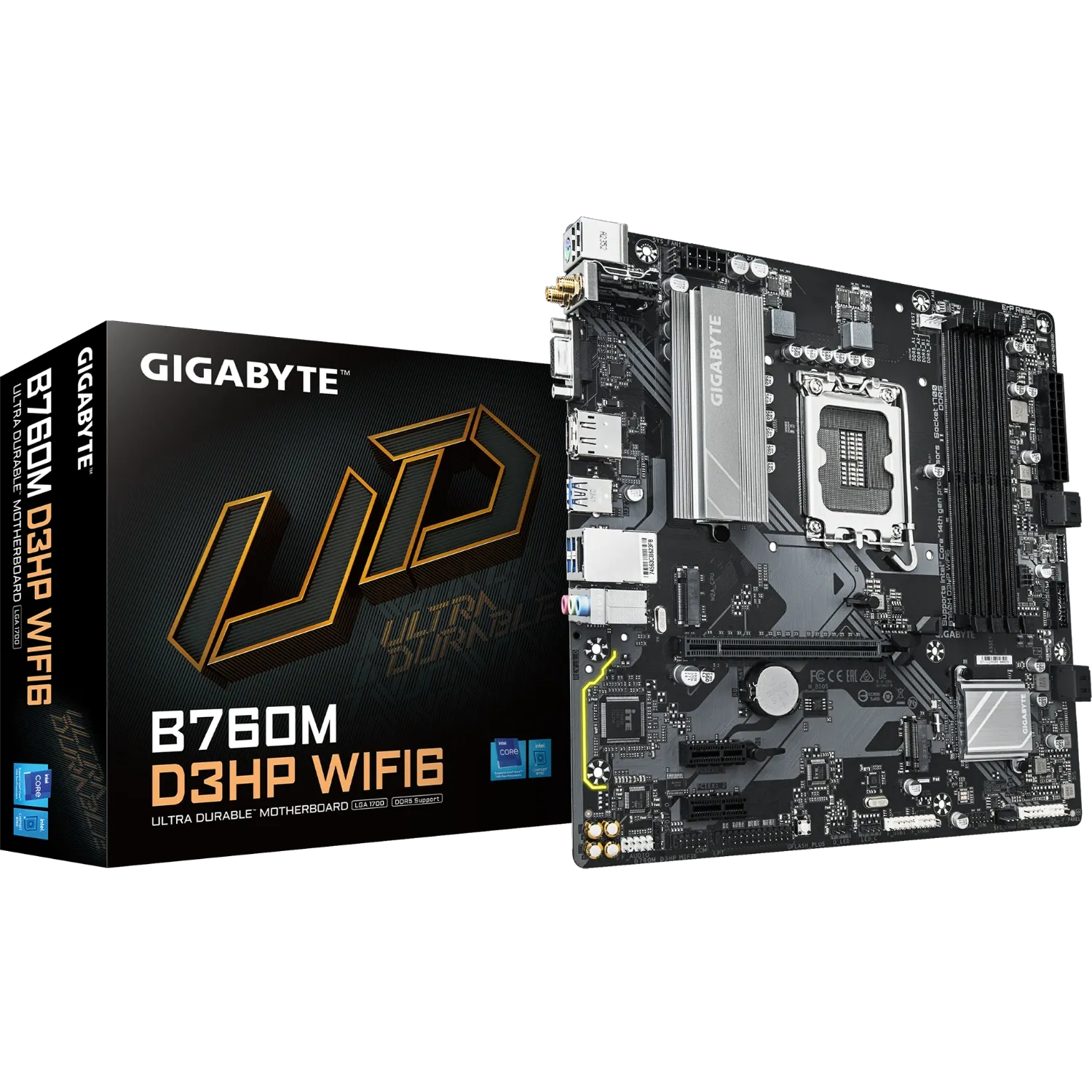

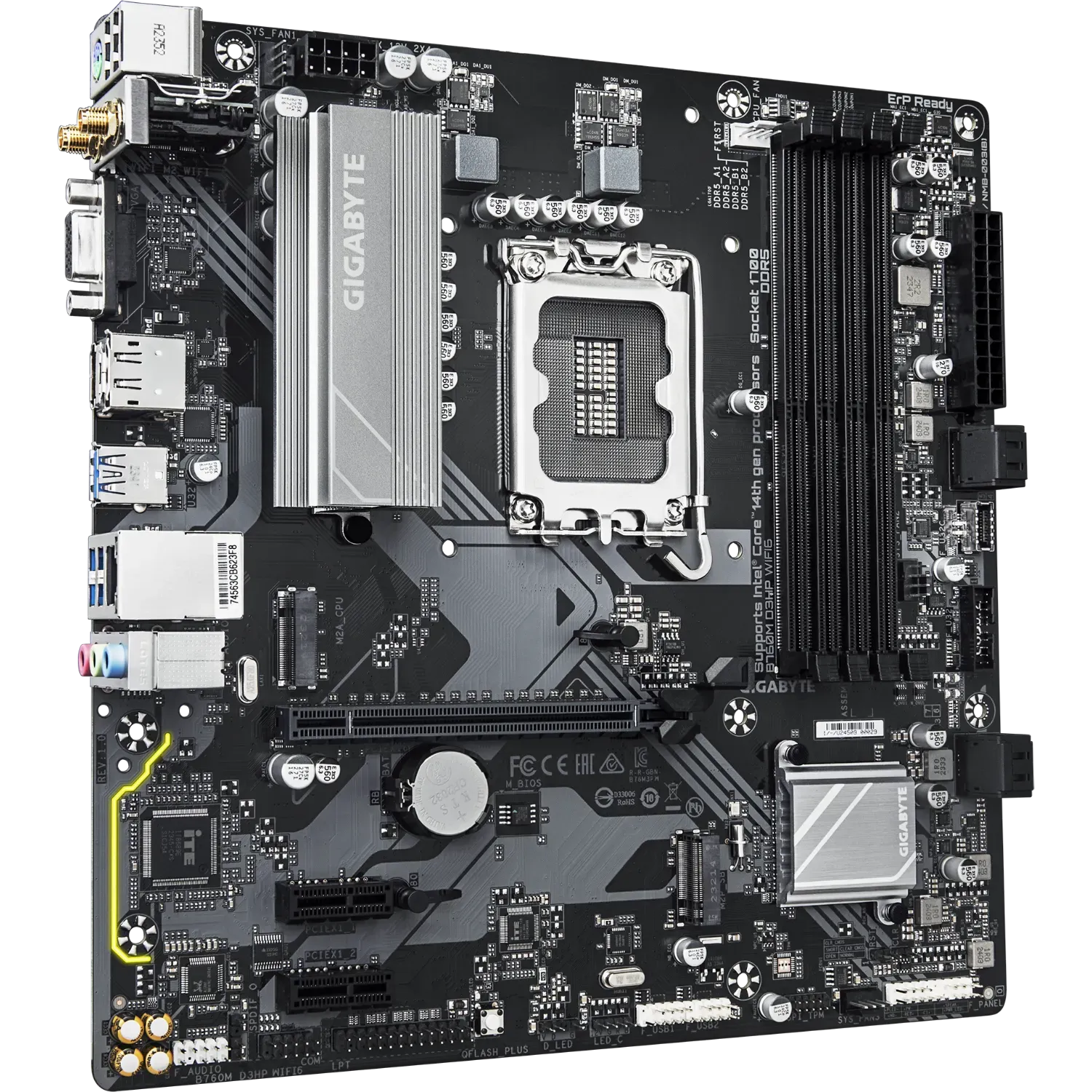

Tarjeta Madre B760M D3HP WIFI6 (LGA1700, DDR5 4400/7600MHz, M.2, Micro ATX) (B760M D3HP WIFI6).
B760M D3HP WIFI6
Compatible con procesadores Intel® Core™ 14.º, 13.º y 12.º
Rendimiento incomparable: Solución VRM digital híbrida de 4+1+1 fases
DDR5 de doble canal: 4 DIMM compatibles con módulos de memoria XMP
Almacenamiento de próxima generación: 2 conectores PCIe 4.0 x4 M.2
Redes rápidas: GbE LAN y Wi-Fi 6 802.11ax
Conectividad extendida: USB-C® frontal de 5 Gb/s, DP, HDMI, D-Sub
Ventilador inteligente 6: cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con función FAN STOP
Q-Flash Plus: Actualiza la BIOS sin instalar la CPU, la memoria ni la tarjeta gráfica
Especificaciones
Procesador
Zócalo LGA1700: compatibilidad con procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación
(visite el sitio web de GIGABYTE para obtener la lista de CPU compatibles más reciente).
La caché L3 varía según la CPU .
Conjunto de chips
Conjunto de chips Intel® B760 Express
Memoria
Procesadores Intel® Core™ i9/i7 de 14.ª y 13.ª generación:
- Compatibilidad con módulos de memoria DDR5 de 5600/5200/4800/4400 MT/s
Procesadores Intel® Core™ i5/i3 de 13.ª generación y Intel® Core™, Pentium® Gold y Celeron® de 12.ª generación:
- Compatibilidad con módulos de memoria DDR5 de 4800/4400 MT/s
4 zócalos DIMM DDR5 que admiten hasta 192 GB (capacidad de DIMM individual de 48 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos (velocidad) y la cantidad de DRAM módulos, consulte la "Lista de soporte de memoria" en el sitio web de GIGABYTE para obtener más información).
Gráficos Integrados
Procesador de gráficos integrado: Intel® HD Graphics compatible:
- 1 puerto D-Sub, que admite una resolución máxima de 1920 x 1200 a 60 Hz
- 1 puerto HDMI, que admite una resolución máxima de 4096 x 2160 a 60 Hz
* Soporte para la versión HDMI 2.1 y HDCP 2.3.
** Soporte para puertos compatibles con HDMI 2.1 TMDS nativos.
- 1 x DisplayPort, compatible con una resolución máxima de 4096x2304 a 60 Hz
* Soporte para la versión DisplayPort 1.2 y HDCP 2.3
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Admite hasta tres pantallas al mismo tiempo.
Audio
CODEC de audio Realtek®
Audio de alta definición
de 2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software de audio.
Soporte para salida S/PDIF
LAN
Chip LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)
Módulo de comunicación inalámbrica
Realtek® Wi-Fi 6 RTL8851BE
- WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5 GHz
- BLUETOOTH 5.3
- Compatibilidad con el estándar inalámbrico 11ax 80MHz
(la velocidad de datos real puede variar según el entorno y el equipo).
Puertos de Expansión
CPU:
- 1 ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x16
* La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe.
Chipset:
- 2 ranuras PCI Express x1, compatibles con PCIe 3.0 y funcionando a x1
Interfaz de Almacenamiento
CPU:
- 1 conector M.2 (Socket 3, clave M, tipo 2280 PCIe 4.0 x4/x2 compatible con SSD) (M2A_CPU)
Chipset:
- 1 conector M.2 (Socket 3, clave M, tipo 2280 PCIe 4.0 x4/x2 compatible con SSD) (M2P_SB)
- 4 conectores SATA de 6 Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
USB
Chipset:
- 1 puerto USB Type-C® compatible con USB 3.2 Gen 1, disponible a través del conector USB interno
- 5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del conector USB interno)
- 2 puertos USB 2.0/1.1 en el panel posterior
Chipset+Hub USB 2.0:
- 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos
Conectores Internos de E/S
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX de 12 V y 8 pines
1 cabezal de ventilador de CPU
3 cabezales de ventilador de sistema
1 cabezal de tira de LED direccionable
1 cabezal de tira de LED RGB
2 conectores M.2 Socket 3
4 conectores SATA de 6 Gb/s
1 cabezal de panel frontal
1 cabezal de audio de panel frontal
1 cabezal USB Type-C®, compatible con USB 3.2 Gen 1
1 cabezal USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 cabezal de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 cabezal de puerto serie
1 cabezal de puerto paralelo
1 cabezal de salida S/PDIF
1 botón Q-Flash Plus
1 puente de reinicio
1 puente de borrado de CMOS

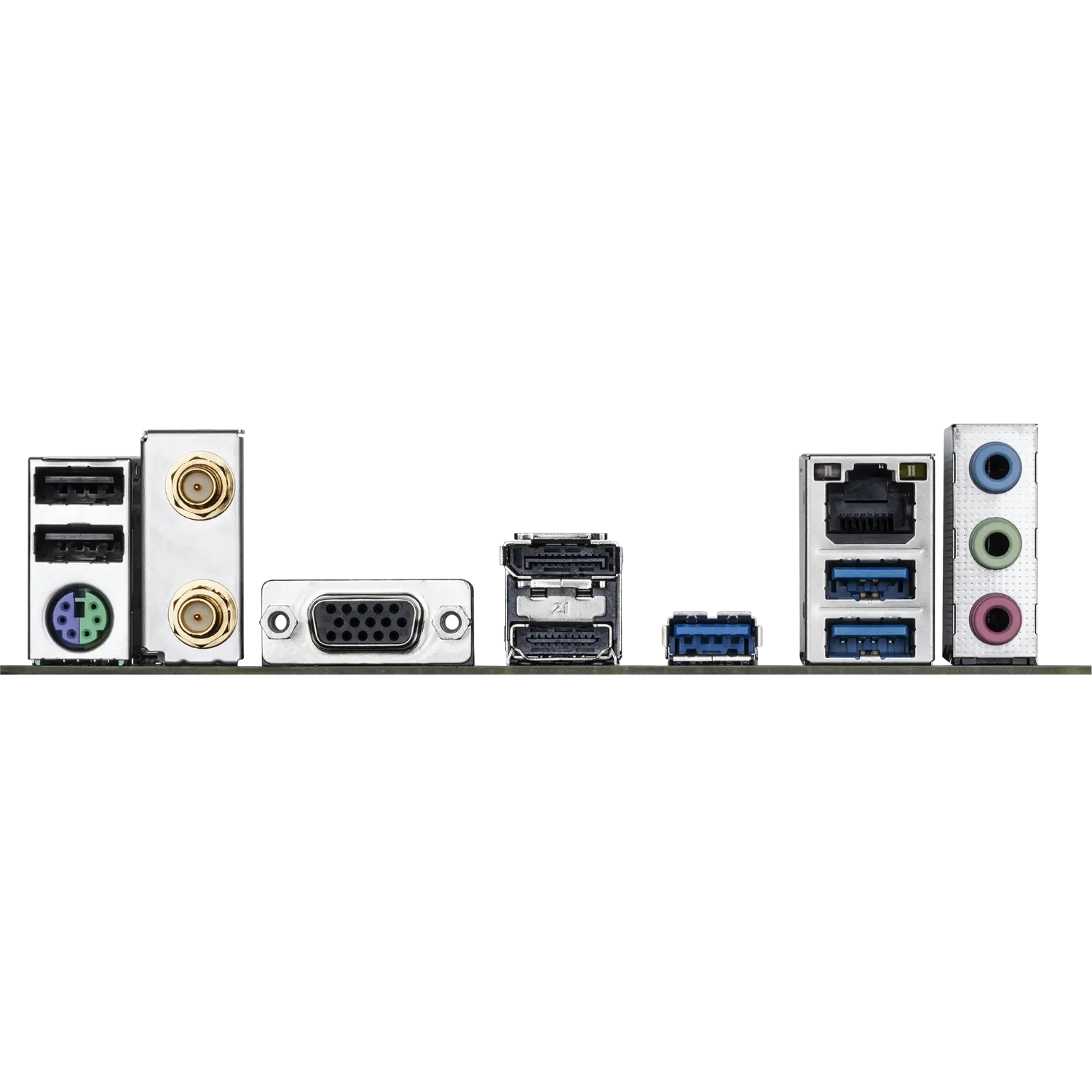

Conectores del Panel Trasero
2 puertos USB 2.0/1.1
1 puerto para teclado/mouse PS/2
2 conectores de antena SMA (1T1R)
1 puerto D-Sub*
1 puerto DisplayPort*
1 puerto HDMI*
3 puertos USB 3.2 Gen 1
1 puerto RJ-45
3 conectores de audio
* La compatibilidad real puede variar según la CPU
Controlador de E/S
Chip controlador de E/S iTE®
Monitorización H/W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador dependerá del ventilador que instale.
BIOS
1 x 128 Mbit flash
Uso de AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 con licencia
Características Únicas
Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Software Incluido
Software de gestión del ancho de banda LAN Norton® Internet Security (versión OEM)
Sistema operativo
Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits
Diseño
Factor de forma Micro ATX; 24,4 cm x 24,4 cm
