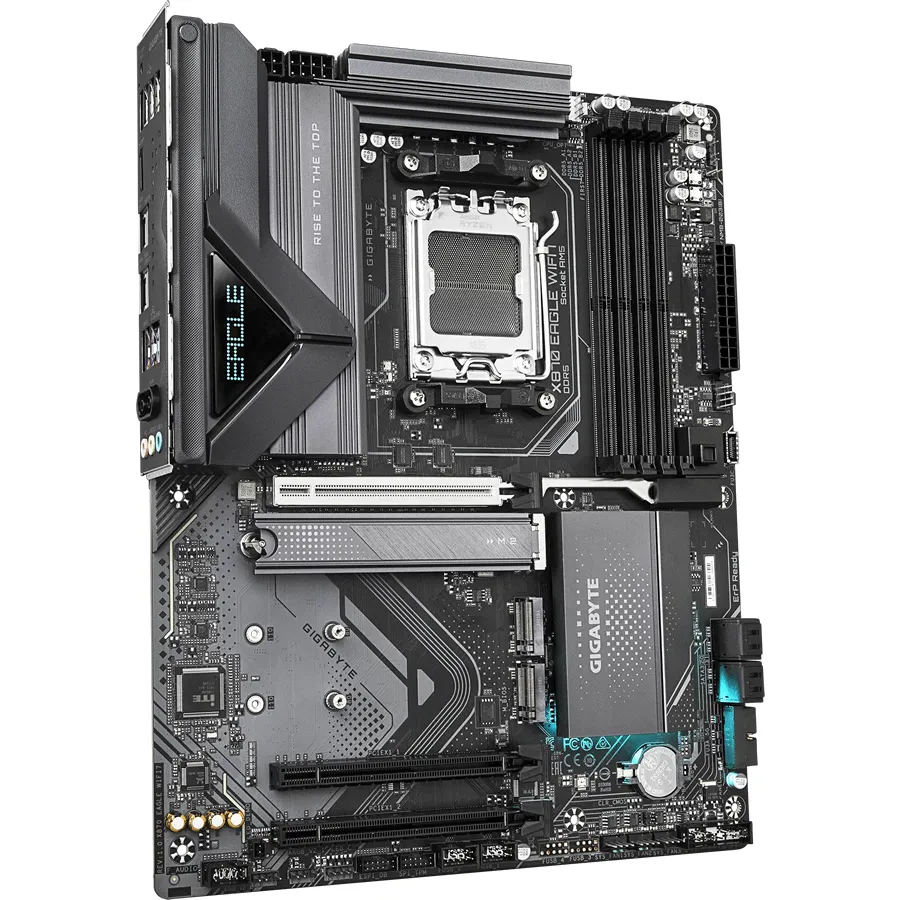

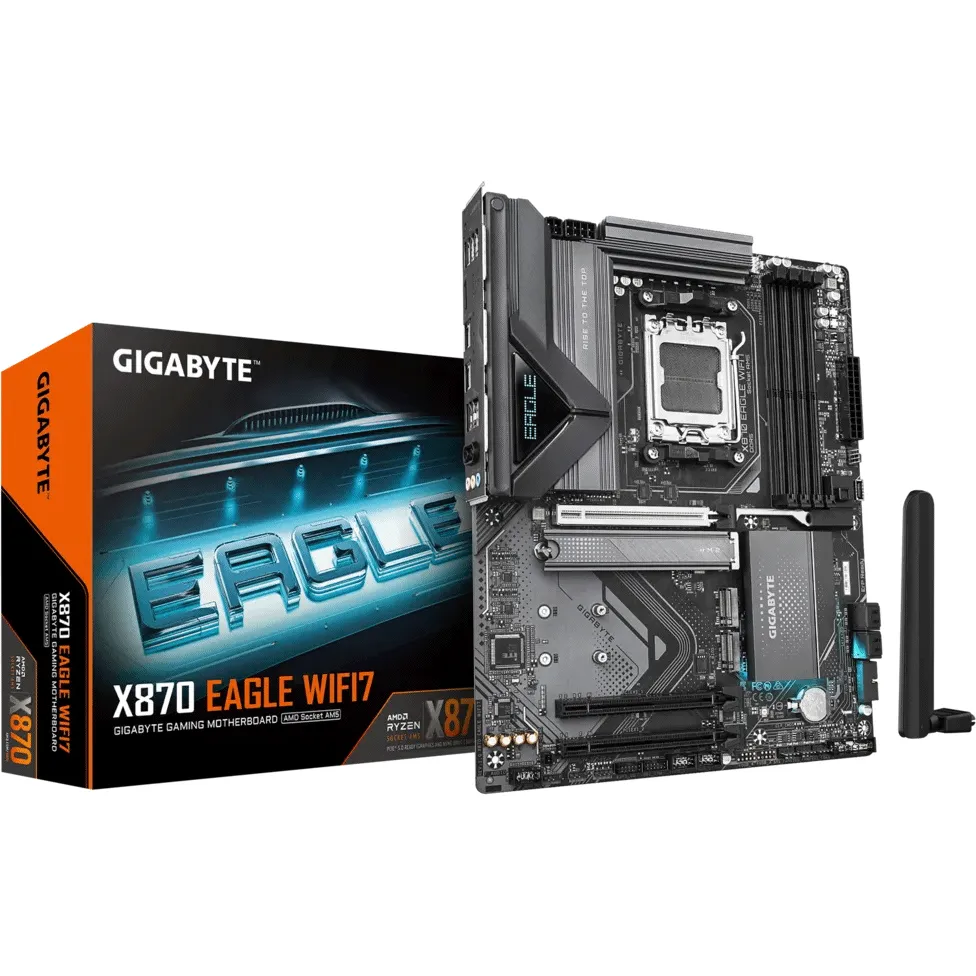

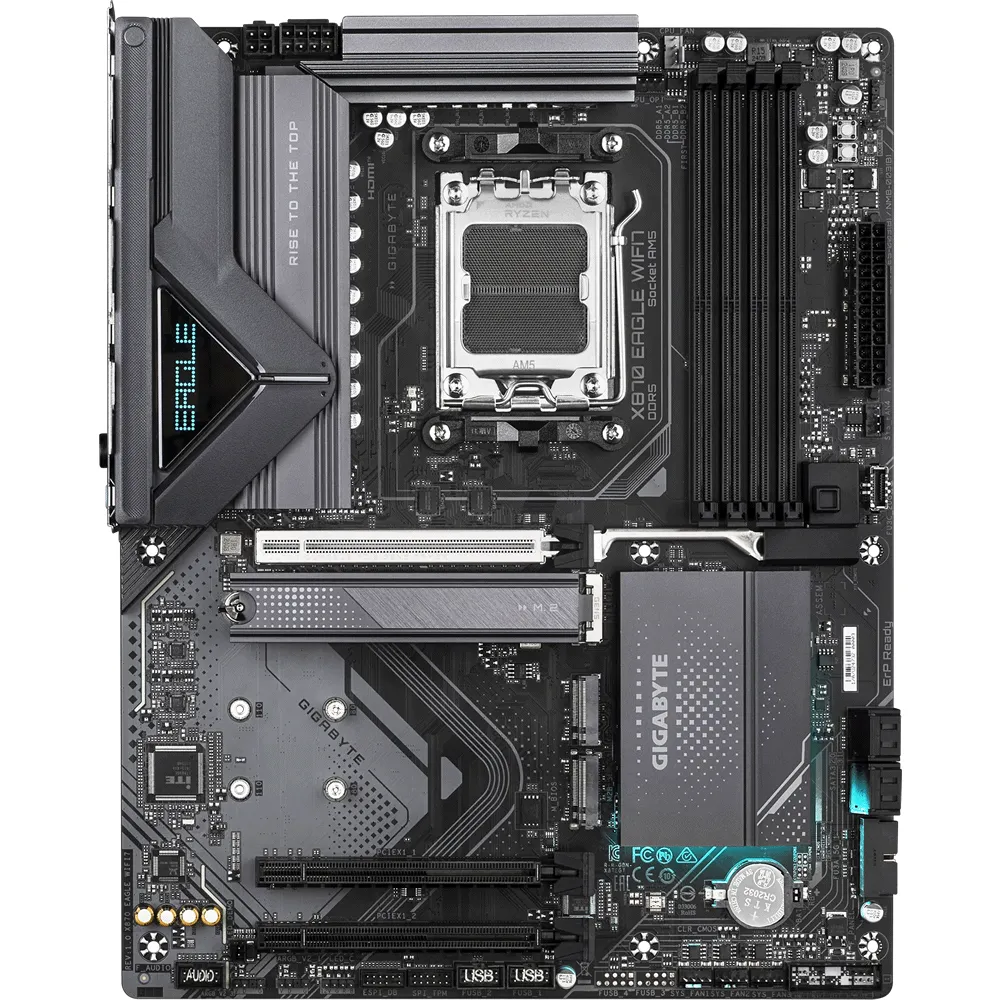

Tarjeta Madre X870 EAGLE WIFI 7, Socket AMD AM5, DDR5, PCIe 4.0, M.2 5.0, WiFi 7 y BT5.4, ATX - X870 EAGLE WIFI7.
Características
Socket AM5 de AMD: compatible con procesadores de las series AMD Ryzen™ 9000/8000/7000
Solución VRM de 14+2+2 fases con gemelo digital
DDR5 de doble canal: 4 DIMM compatibles con módulos de memoria AMD EXPO™
WIFI EZ-Plug: Diseño rápido y sencillo para la instalación de antenas Wi-Fi
EZ-Latch Plus: ranuras PCIe y M.2 con liberación rápida y diseño sin tornillos
EZ-Latch Click: disipadores de calor M.2 con diseño sin tornillos
Interfaz de usuario amigable: múltiples temas, control de ventilador AIO y escaneo automático Q-Flash en BIOS y SW.
Almacenamiento ultrarrápido: 3 ranuras M.2, incluida 1 PCIe 5.0 x4
Protección térmica eficiente: VRM Thermal Armor Advanced y M.2 Thermal Guard
Redes rápidas: LAN de 2,5 GbE y Wi-Fi 7 con antena de ganancia ultraalta
Conectividad extendida: USB 4.0 tipo C dual con DP-Alt, HDMI
Especificaciones
CPU
AMD Socket AM5, soporte para:
procesadores AMD Ryzen™ serie 9000/
procesadores AMD Ryzen™ serie 8000/
procesadores AMD Ryzen™ serie 7000
(visite el sitio web de GIGABYTE para obtener la lista más reciente de CPU compatibles).
Conjunto de chips
Procesador AMD X870
Memoria
Soporte para módulos de memoria DDR5 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
4 zócalos DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
Soporte para módulos de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)
(la configuración de la CPU y la memoria (Puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la "Lista de memoria compatible" en el sitio web de GIGABYTE para obtener más información).
Gráficos integrados
Procesador gráfico integrado con soporte para gráficos AMD Radeon™ + controlador ASMedia USB4®:
- 2 puertos USB4® USB Type-C®, compatibles con salidas de video USB4 y DisplayPort y una resolución máxima de 3840x2160 a 240 Hz
* Soporte para la versión DisplayPort 1.4 y HDR.
Procesador gráfico integrado con soporte para gráficos AMD Radeon™:
- 1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz
* Compatibilidad con la versión HDMI 2.1, HDCP 2.3 y HDR.
** Compatibilidad con puertos nativos compatibles con HDMI 2.1 TMDS.
(Las especificaciones gráficas pueden variar según el soporte de la CPU).
Audio
CODEC de audio Realtek®
Audio de alta definición de
2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para ver los ajustes de audio.
Red local
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicación inalámbrica
MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Soporte para el estándar inalámbrico 11be de 160 MHz
Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Soporte para el estándar inalámbrico 11be de 160 MHz
(La velocidad de datos real puede variar según el entorno y el equipo).
* Las funciones de Wi-Fi 7 requieren Windows 11 SV3 para funcionar correctamente. (No hay ningún controlador compatible para Windows 10)
. ** La disponibilidad de los canales de Wi-Fi 7 en la banda de 6 GHz depende de las regulaciones de cada país.
Ranuras de expansión
1 ranura PCI Express x16 (PCIEX16), integrada en la CPU:
Los procesadores AMD Ryzen™ 9000/7000 Series admiten el modo PCIe 5.0 x16
Los procesadores AMD Ryzen™ 8000 Series-Phoenix 1 admiten el modo PCIe 4.0 x8
Los procesadores AMD Ryzen™ 8000 Series-Phoenix 2 admiten el modo PCIe 4.0 x4
* La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.
Chipset:
- 2 ranuras PCI Express x16, compatibles con PCIe 3.0 y funcionando a x1 (PCIEX1_1/2)
Interfaz de almacenamiento
1 conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 25110/22110/2580/2280 SSD:
Los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 5.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000 - Phoenix 1 admiten SSD PCIe 4.0 x4/x2 Los
procesadores AMD Ryzen™ serie 8000 - Phoenix 2 admiten SSD PCIe 4.0 x4/x2
1 conector M.2 (M2C_SB), integrado en el chipset, compatible con Socket 3, clave M, tipo 25110/22110/2580/2280 SSD PCIe 4.0 x2
1 conector M.2 (M2B_SB), integrado en el chipset, compatible con Socket 3, clave M, tipo SSD PCIe 4.0 x4/x2 25110/22110/2580/2280
* El conector M2B_SB comparte ancho de banda con el conector M2C_SB. El conector M2B_SB funciona en modo x2 cuando se instala un SSD PCIe en el conector M2C_SB.
4 conectores SATA de 6 Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
* RAID 5 solo está disponible en los procesadores AMD Ryzen™ serie 9000.
Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA
USB
Controlador USB4® CPU+ASMedia:
- 2 puertos USB4® USB Type-C® en el panel posterior
CPU:
- 1 puerto USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
- 1 puerto USB 3.2 Gen 1 en el panel posterior
Concentrador CPU+USB 2.0:
- 4 puertos USB 2.0/1.1 en el panel posterior
Chipset:
- 1 puerto USB Type-C® con soporte USB 3.2 Gen 2x2, disponible a través del conector USB interno
- 4 puertos USB 3.2 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través del conector USB interno)
- 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos
Conectores de E/S internos
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX de 12 V de 8 pines
1 conector de alimentación ATX de 12 V de 4 pines
1 encabezado de ventilador de CPU
1 encabezado de bomba de refrigeración por agua/ ventilador de CPU
4 encabezados de ventilador del sistema
3 encabezados de tiras LED RGB Gen2 direccionables
1 encabezado de tira LED RGB
4 conectores SATA de 6 Gb/s
3 conectores M.2 Socket 3
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 encabezado USB Type-C®, con soporte USB 3.2 Gen 2x2
1 encabezado USB 3.2 Gen 1
2 encabezados USB 2.0/1.1
1 encabezado de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 botón de encendido
1 botón de reinicio
1 puente de reinicio
1 puente de borrado de CMOS
Conectores del panel posterior
1 botón Q-Flash Plus
2 conectores de antena (2T2R)
1 puerto HDMI*
2 puertos USB4® USB Type-C® (DisplayPort*)
1 puerto USB 3.2 Gen 2 Tipo A (rojo)
3 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
1 puerto RJ-45
3 conectores de audio
* La compatibilidad real puede variar según la CPU.
Controlador de E/S
Chip controlador de E/S iTE®
Monitoreo de hardware
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de enfriamiento de agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
BIOS
1 x 256 Mbit flash
Uso de AMI UEFI BIOS con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
Soporte para el Centro de Control de GIGABYTE (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas por cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte para Smart Backup
Software incluido
Software de gestión de ancho de banda LAN Norton® Internet Security (versión OEM)
Sistema operativo
Compatibilidad con Windows 11 de 64 bits
Factor de forma
Factor de forma ATX; 30,5 cm x 24,4 cm
