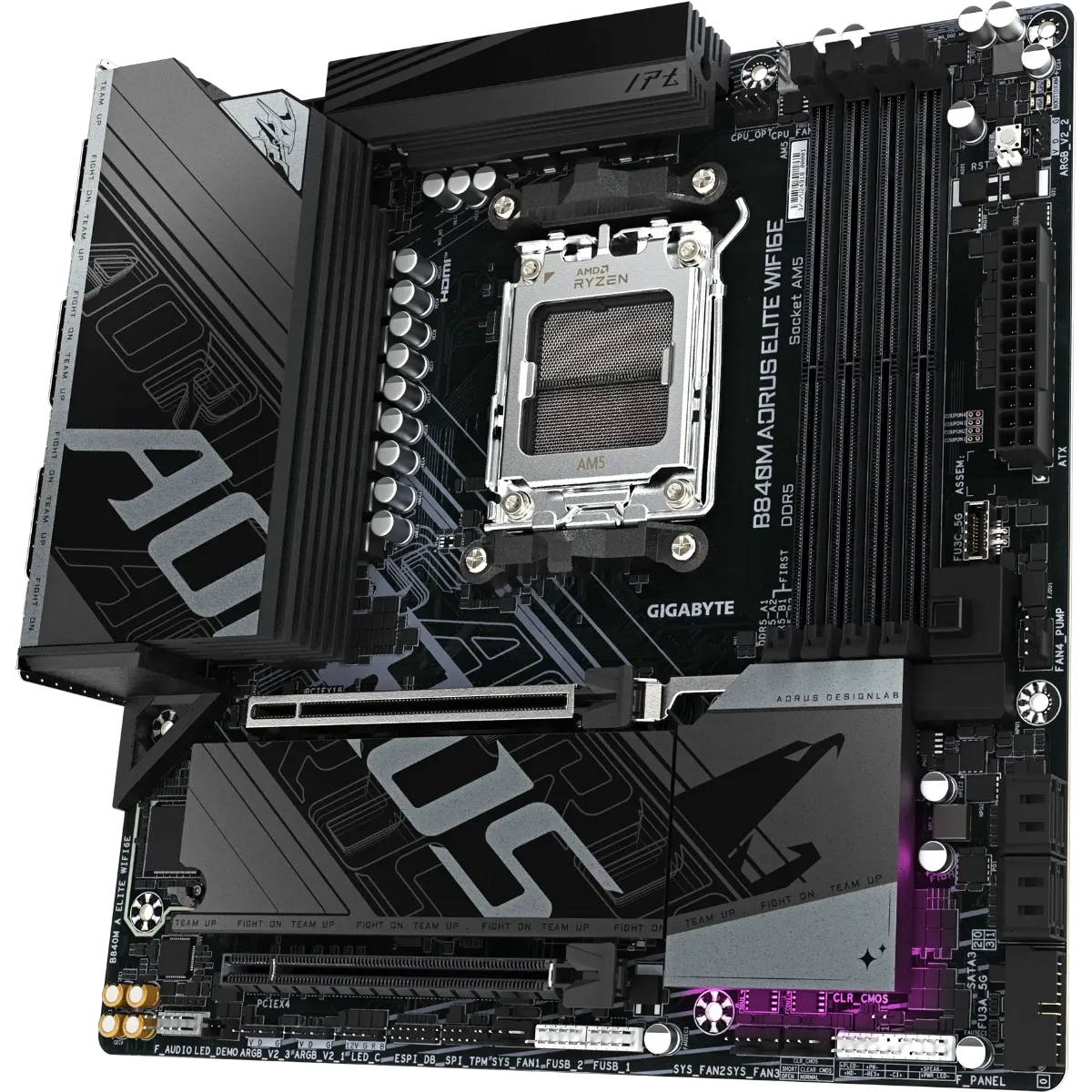

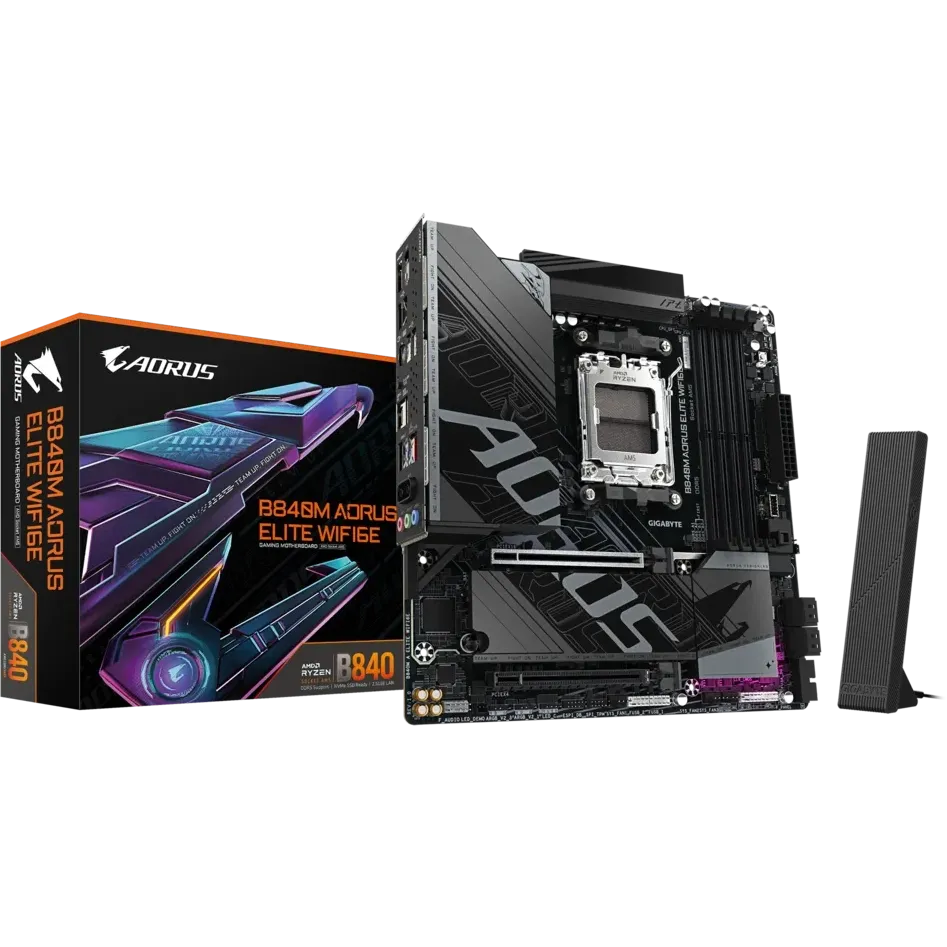

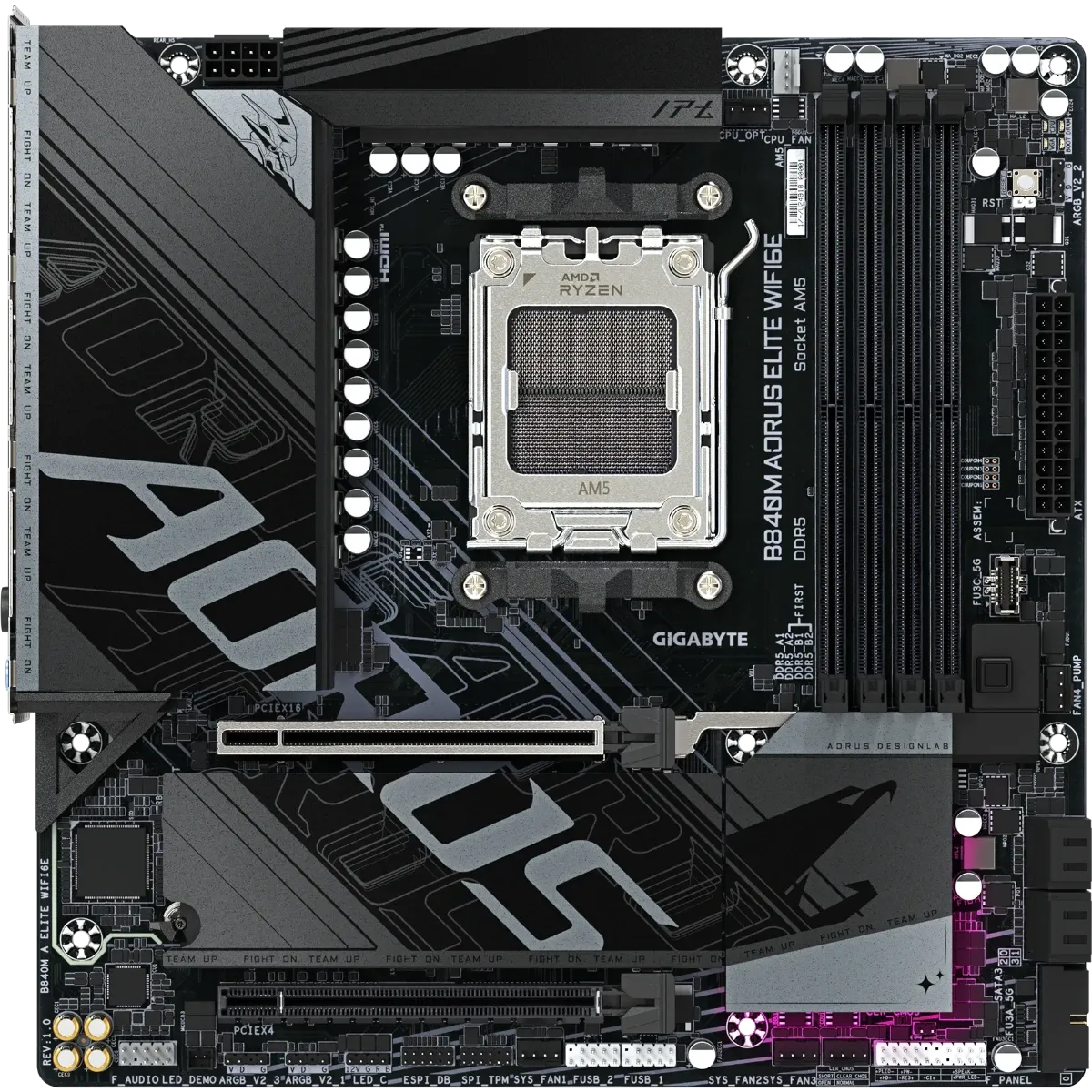

Tarjeta Madre Gigabyte, AM5, ATX, PCI 4.0, PCI - M.2, 4 DIMM DDR5 Wi-Fi 6E red 1 Gbps/100 Mbps/10 MbpsUSB Type-C® (B840M A ELITE WIFI6E).
Características
Modo Turbo X3D : Libera el rendimiento de los juegos de la nueva era
DDR5 OC hasta 8200 MT/s
AMD Socket AM5 : compatible con procesadores AMD Ryzen™ de las series 9000/8000/7000
Solución VRM de 10+2+2 fases de gemelo digital
DDR5 de doble canal : 4 DIMM compatibles con el módulo de memoria AMD EXPO™
WIFI EZ-Plug : Diseño rápido y sencillo para la instalación de antenas Wi-Fi
EZ-Latch Plus : ranuras PCIe y M.2 con liberación rápida y diseño sin tornillos
EZ-Latch Click : Disipadores de calor M.2 con diseño sin tornillos
Interfaz de usuario amigable : múltiples temas, control de ventilador AIO y escaneo automático Q-Flash en BIOS y SW
Almacenamiento ultrarrápido : 2 ranuras M.2
Protección térmica eficiente : VRM Thermal Armor Advanced y M.2 Thermal Guard Ext.
Redes rápidas : LAN de 2,5 GbE y Wi-Fi 6E con antena direccional de ganancia ultraalta
Conectividad extendida : HDMI, Displayport
Ranura PCIe UD : ranuras PCIe x16 con 10 veces más potencia para tarjetas gráficas y mejor efecto de disipación de calor
Especificaciones
Procesador
AMD Socket AM5, soporte para:
procesadores AMD Ryzen™ serie 9000/
procesadores AMD Ryzen™ serie 8000/
procesadores AMD Ryzen™ serie 7000
(visite el sitio web de GIGABYTE para obtener la lista más reciente de CPU compatibles).
Conjunto de chips
AMD B840
Memoria
Soporte para módulos de memoria DDR5 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s.
4 sockets DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DIMM sin búfer 1Rx8/2Rx8/1Rx16 que no sean ECC
Soporte para módulos de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la "Lista de compatibilidad de memoria" en el sitio web de GIGABYTE para obtener más información).
Gráficos Integrados
Procesador de gráficos integrado con compatibilidad con gráficos AMD Radeon™:
- 1 x DisplayPort, que admite una resolución máxima de 3840 x 2160 a 144 Hz
* Soporte para la versión DisplayPort 1.4 y HDR.
- 1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz
* Compatibilidad con la versión HDMI 2.1, HDCP 2.3 y HDR.
** Compatibilidad con puertos compatibles con HDMI 2.1 TMDS nativos.
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Audio
CODEC de audio Realtek®
Audio de alta definición de 2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software de audio.
LAN
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicación inalámbrica
Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Compatibilidad con el estándar inalámbrico 11ax 160 MHz
(la velocidad de datos real puede variar según el entorno y el equipo).
Puertos de Expansión
1 ranura PCI Express x16 (PCIEX16), integrada en la CPU:
Los procesadores AMD Ryzen™ serie 9000/7000 admiten el modo PCIe 4.0 x16
Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten el modo PCIe 4.0 x8
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten el modo PCIe 4.0 x4
* La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.
Chipset:
- 1 ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x4 (PCIEX4)
Interfaz de Almacenamiento
1 conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo SSD 2580/2280:
Los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 4.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe 4.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x4/x2
1 conector M.2 (M2B_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo SSD 22110/2280:
Los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 4.0 x4/x2 Los
procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe SSD 4.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x2
4 conectores SATA de 6 Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
* RAID 5 solo está disponible en los procesadores AMD Ryzen™ serie 9000.
Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA
USB
CPU:
- 1 puerto USB Type-C® en el panel posterior, compatible con USB 3.2 Gen 1
- 2 puertos USB 3.2 Gen 1 en el panel posterior
Concentrador CPU+USB 2.0:
- 4 puertos USB 2.0/1.1 en el panel posterior
Chipset:
- 1 puerto USB Type-C® compatible con USB 3.2 Gen 1, disponible a través del conector USB interno
- 1 puerto USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
- 2 puertos USB 3.2 Gen 1 disponibles a través del conector USB interno
- 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos
Conectores Internos de E/S
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX de 12 V y 8 pines
1 cabezal de ventilador de CPU
1 cabezal de bomba de refrigeración líquida/ventilador de CPU
3 cabezales de ventilador del sistema
1 cabezal de bomba de refrigeración líquida/ventilador del sistema
3 cabezales de tira LED RGB Gen2 direccionables
1 cabezal de tira LED RGB
2 conectores M.2 Socket 3
4 conectores SATA de 6 Gb/s
1 cabezal de panel frontal
1 cabezal de audio del panel frontal
1 cabezal USB Type-C®, compatible con USB 3.2 Gen 1
1 cabezal USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 cabezal de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 botón de reinicio
1 puente de reinicio
1 puente de borrado de CMOS
Conectores del Panel Trasero
1 x DisplayPort*
1 x puerto HDMI*
1 x puerto PS/2 para teclado/mouse
1 x botón Q-Flash Plus
4 x puertos USB 2.0/1.1
2 x puertos USB 3.2 Gen 1
1 x puerto USB 3.2 Gen 2 Tipo A (rojo)
1 x puerto USB Tipo-C®, con soporte USB 3.2 Gen 1
1 x puerto RJ-45
2 x conectores de antena (2T2R)
3 x conectores de audio
* La compatibilidad real puede variar según la CPU.
Controlador de E/S
Chip controlador de E/S iTE®
Monitorización H/W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
BIOS
1 x 256 Mbit flash
Uso de AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 con licencia
Características Únicas
Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte para Smart Backup
Software Incluido
Software de gestión del ancho de banda LAN Norton® Internet Security (versión OEM)
Sistema operativo
Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits
Diseño
Factor de forma Micro ATX; 24,4 cm x 24,4 cm
