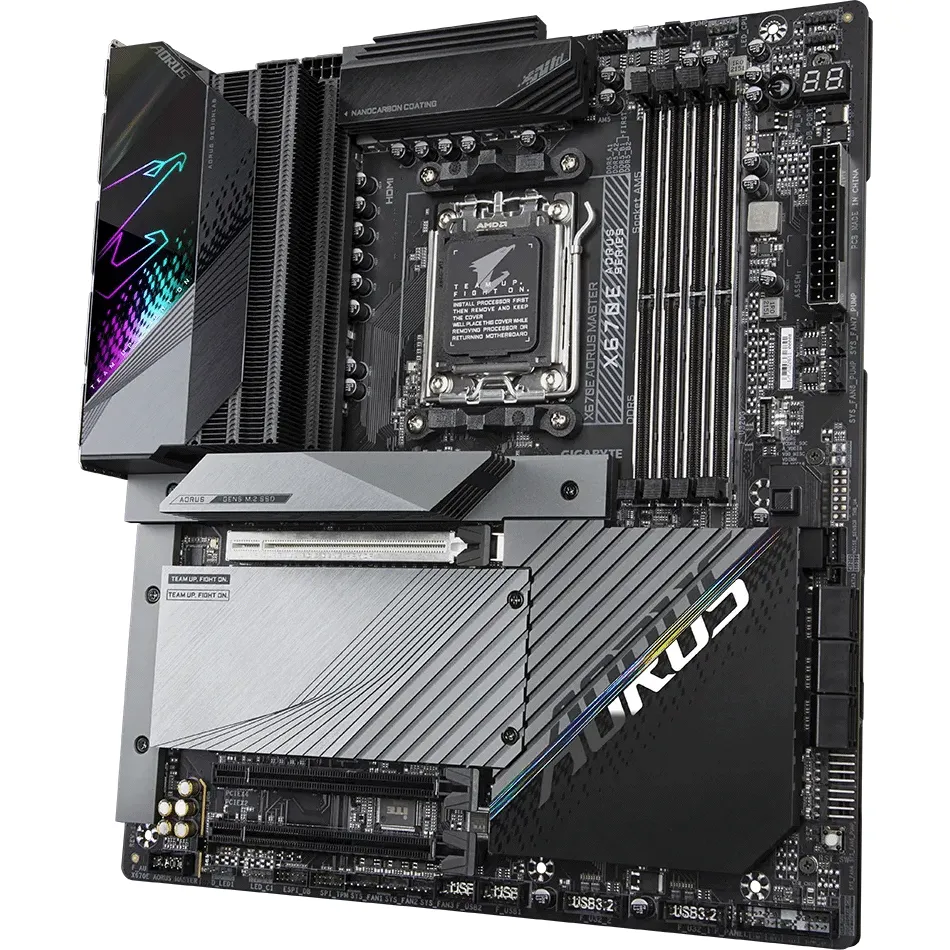

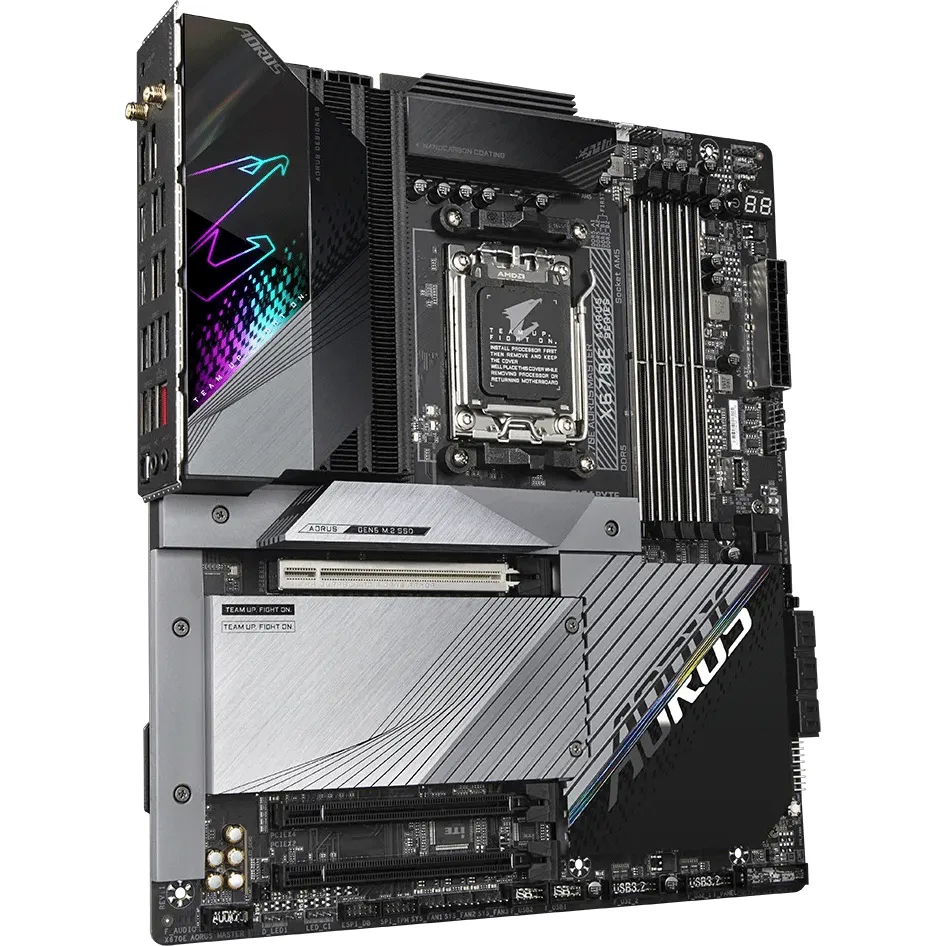

GIGABYTE X670E AORUS MASTER, Tarjeta Madre AMD AM5, 4xDDR5 DIMM, USB-C, DP, HDMI, Wi-Fi 6E, E-ATX.

Función clave

AMD Socket AM5: compatible con procesadores AMD Ryzen™ serie 7000/Ryzen™ serie 8000
Rendimiento incomparable: solución VRM digital doble de 16*+2+2 fases
DDR5 de doble canal: 4 * DIMM SMD con compatibilidad con módulos de memoria AMD EXPO™ e Intel® XMP
Almacenamiento de próxima generación: 2 * conectores PCIe 5.0 x4 y 2 * PCIe 4.0 x4 M.2
Fins-Array III y M.2 Thermal Guard III: para garantizar la estabilidad de energía de VRM y el rendimiento de SSD 25110 PCIe 5.0 M.2
EZ-Latch Plus: Ranura SMD PCIe 5.0 x16 y conectores M.2 con liberación rápida y diseño sin tornillos
Audio de alta fidelidad con DTS:X® Ultra : CÓDEC ALC1220
Redes rápidas: LAN Intel® de 2,5 GbE y Wi-Fi 6E 802.11ax
Conectividad extendida: DP, HDMI, USB-C® con modo DP Alt, USB-C® dual de 20 Gbps y próxima compatibilidad con USB4 AIC de GIGABYTE
Q-Flash Plus: actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

* Diseño de potencia paralela de 8+8 fases

Especificaciones

Procesador

AMD Socket AM5, soporte para Procesadores AMD Ryzen™ 7000 / Ryzen™ 8000 Series
(Consulte la "Lista de compatibilidad de CPU" para obtener más información).

Conjunto de chips

AMD X670

Memoria

Compatibilidad con DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200( OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s módulos de memoria
4 zócalos DIMM DDR5 que admiten hasta 192 GB (48 GB de capacidad DIMM única) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
Compatibilidad con el módulo de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos (velocidad) y la cantidad de módulos DRAM; consulte la "Lista de compatibilidad de memoria" para obtener más información).

Gráficos Integrados

Procesador de gráficos integrado:
1 x DisplayPort, compatible con una resolución máxima de 3840x2160@144 Hz
* Compatibilidad con la versión DisplayPort 1.4 y HDR.
1 x puerto USB Type-C ®
, compatible con salidas de vídeo USB 3.2 Gen 2 y DisplayPort y una resolución máxima de 3840x2160@144 Hz *Soporte para DisplayPort versión 1.4 y HDR.
1 x puerto HDMI, que admite una resolución máxima de 4096x2160@60 Hz
* Compatibilidad con la versión HDMI 2.1 y HDCP 2.3.
** Admite puertos nativos compatibles con HDMI 2.1 TMDS.
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).

Audio

CODEC Realtek ® ALC1220-VB
* El conector de salida de línea del panel posterior admite audio DSD.
Soporte para DTS: X® Ultra
Audio de alta definición
Salida de 2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar
el audio de 7.1 canales, acceda al software de audio para realizar la configuración de audio.
Soporte para salida S/PDIF

LAN

Chip LAN Intel® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicación inalámbrica

Intel® Wi - Fi 6E AX210 (PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps
AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB revisión 1.1)
WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
BLUETOOTH 5.2
Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps
(La velocidad de datos real puede variar según el entorno y el equipo).

Puertos de Expansión

1 x ranura PCI Express x16 (PCIEX16), integrada en la CPU:
Los procesadores AMD Ryzen™ serie 7000 admiten el modo PCIe 5.0 x16
Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten el modo PCIe 4.0 x8
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten el modo PCIe 4.0 x4
* La ranura PCIEX16 solo admite una tarjeta gráfica o una SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.
Conjunto de chips:
1 x ranura PCI Express x16, compatible con PCIe 4.0 y ejecutándose en x4 (PCIEX4)
1 x ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x2 (PCIEX2)

Interfaz de Almacenamiento

1 x conector M.2 (M2A_CPU), integrado en la CPU, compatible con SSD Socket 3, clave M, tipo 25110/22110/2580/2280:
Los procesadores AMD Ryzen™ serie 7000 admiten SSD PCIe 5.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe 4.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x2
1 x conector M.2 (M2B_CPU), integrado en la CPU, compatible con SSD Socket 3, clave M, tipo 22110/2280:
Los procesadores AMD Ryzen™ serie 7000 admiten SSD PCIe 5.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe 4.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x4/x2
2 x conectores M.2 (M2C_SB, M2D_SB), integrados en el chipset, compatibles con Socket 3, clave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD

6 x conectores SATA 6Gb/s
* La ranura PCIEX2 comparte ancho de banda con la SATA3 Conectores 4/5. Los conectores SATA3 4/5 dejarán de estar disponibles cuando se instale un dispositivo en la ranura PCIEX2.

Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SSD NVMe
Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA

USB

CPU:
1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 2
2 x puertos USB 3.2 Gen 2 Tipo-A (rojos) en el panel posterior
CPU + concentrador USB 2.0:
2 x puertos USB 2.0/1.1 en el panel posterior
Conjunto de chips:
2 x puertos USB Type-C ® , con soporte USB 3.2 Gen 2x2 (1 puerto en el panel posterior, 1 puerto disponible a través del encabezado USB interno)
2 x puertos USB 3.2 Gen 2 Tipo-A (rojos) en el panel posterior
4 x puertos USB 3.2 Gen 1 disponibles a través de los encabezados USB internos
4 x puertos USB 2.0/1.1 disponibles a través de los cabezales USB internos
Conjunto de chips+concentrador USB 3.2 Gen 1:
4 x puertos USB 3.2 Gen 1 en el panel posterior

Conectores Internos de E/S

1 conector de alimentación principal ATX de 24 pines
2 conectores de alimentación ATX de 12 V de 8 pines
1 x encabezado del ventilador de la CPU
1 x cabezal de ventilador de CPU de refrigeración por agua
4 x cabezales de ventilador del sistema
4 x cabezales de bomba de refrigeración por agua/ventilador del sistema
2 x cabezales de tira LED direccionables
2 cabezales de tira LED RGB
1 tira LED para enfriador de CPU/cabezal de tira LED RGB
4 conectores M.2 hembra 3
6 conectores SATA de 6 Gb/s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado USB Type-C ® , con soporte USB 3.2 Gen 2x2
2 cabezales USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 x cabezal de detección de ruido
1 x conector de tarjeta adicional THB_U4
1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 botón de encendido
1 botón de reinicio
1 x puente de reinicio
1 x puente CMOS transparente
2 x cabezales de sensor de temperatura
Puntos de medición de voltaje

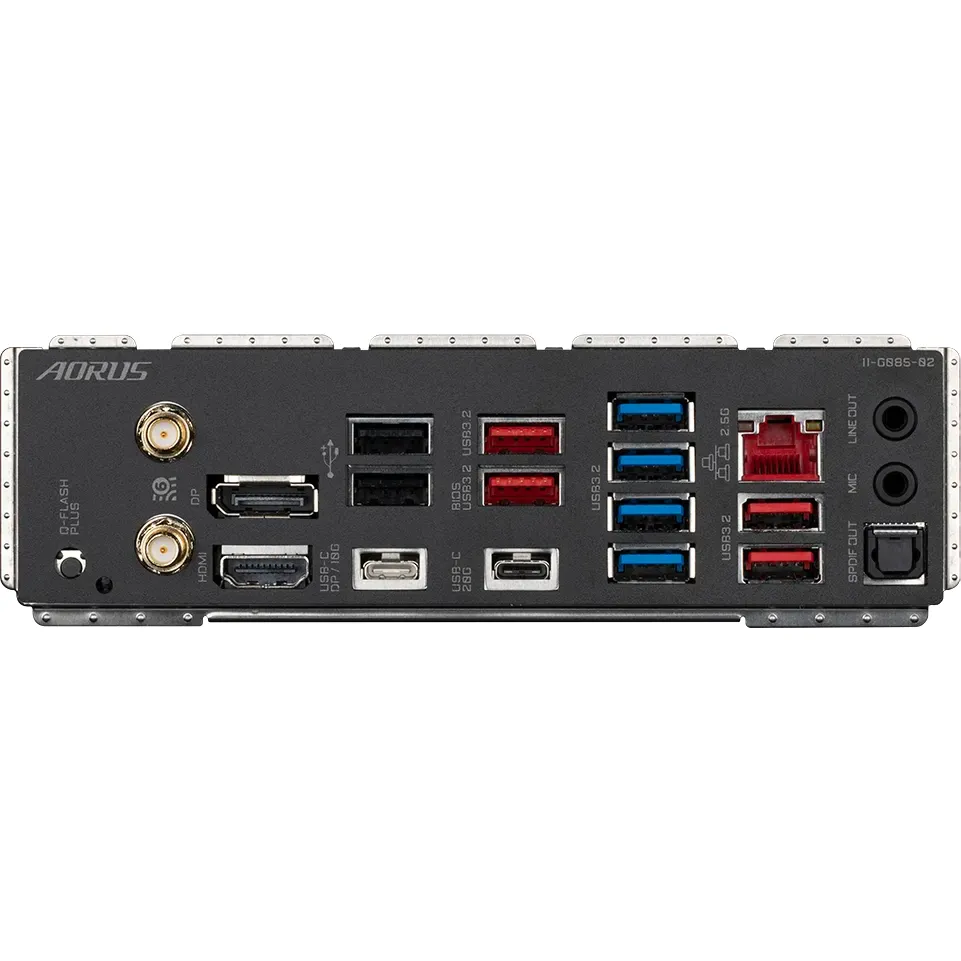

Conectores del Panel Trasero

1 botón Q-Flash Plus
2 x conectores de antena SMA (2T2R)
1 puerto DisplayPort
1 puerto HDMI
1 x puerto USB Type-C ® (DisplayPort), compatible con USB 3.2 Gen 2
1 x puerto USB Type-C ® , con soporte USB 3.2 Gen 2x2
4 x puertos USB 3.2 Gen 2 tipo A (rojo)
4 puertos USB 3.2 Gen 1
2 puertos USB 2.0/1.1
1 puerto RJ-45
1 x conector de salida óptica S/PDIF
2 x conectores de audio

Controlador de E/S

Chip controlador de E/ S iTE®

Monitorización H/W

Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
Detección de ruido

BIOS

1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte para copia de seguridad inteligente

Software incluido

Norton® Internet Security (versión OEM)
Software de gestión de ancho de banda LAN

Sistema Operativo

Soporte para Windows 11 de 64 bits
Soporte para Windows 10 de 64 bits

Diseño

Factor de forma E-ATX; 30,5 x 26,9 cm.
