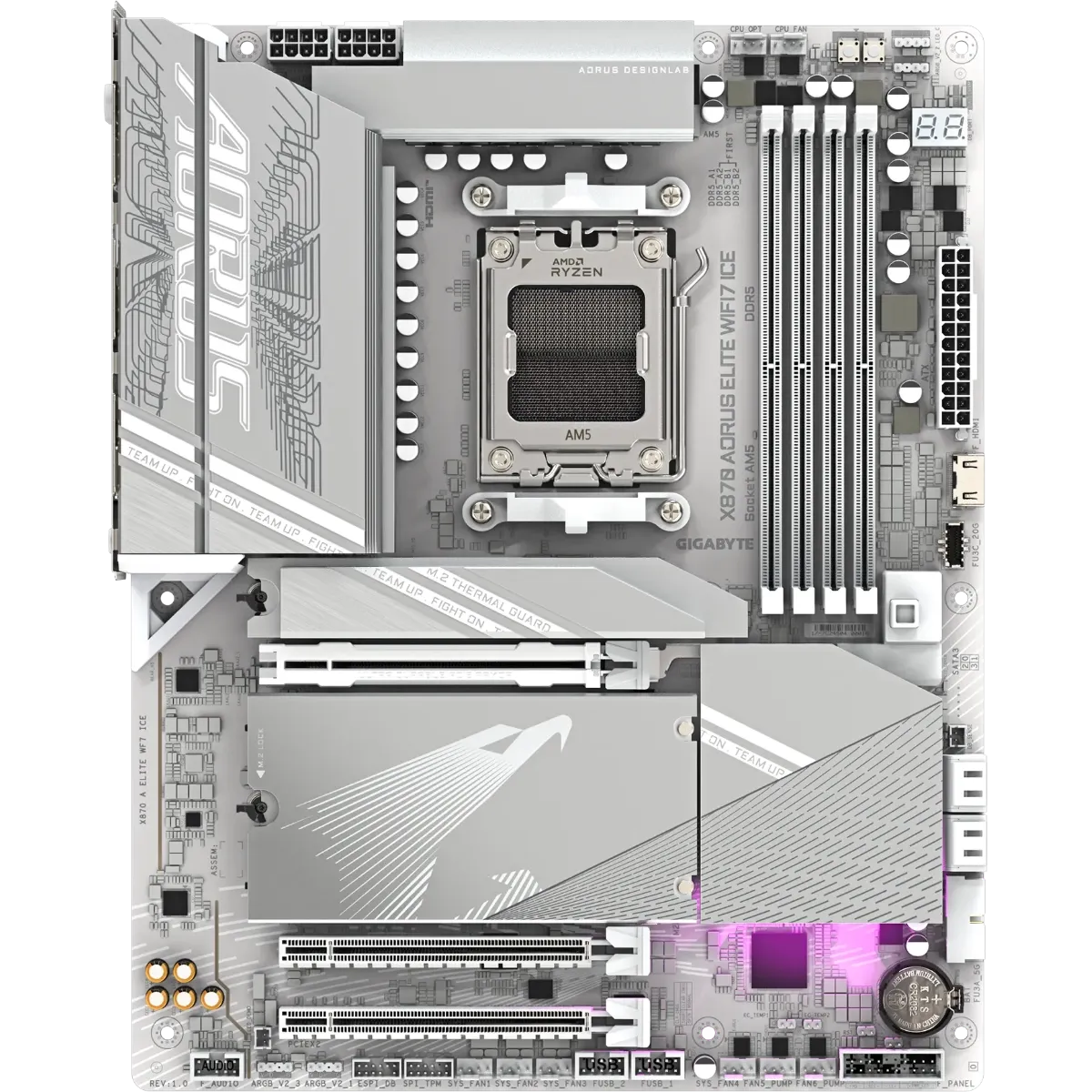

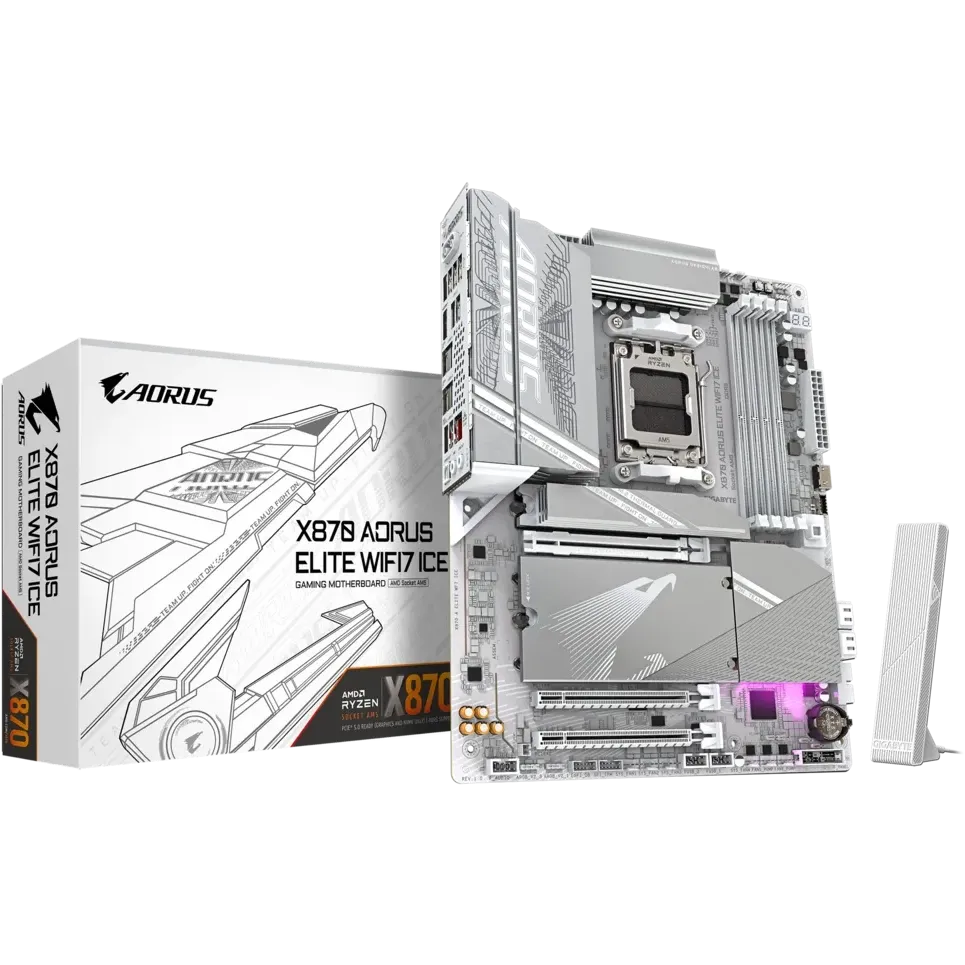

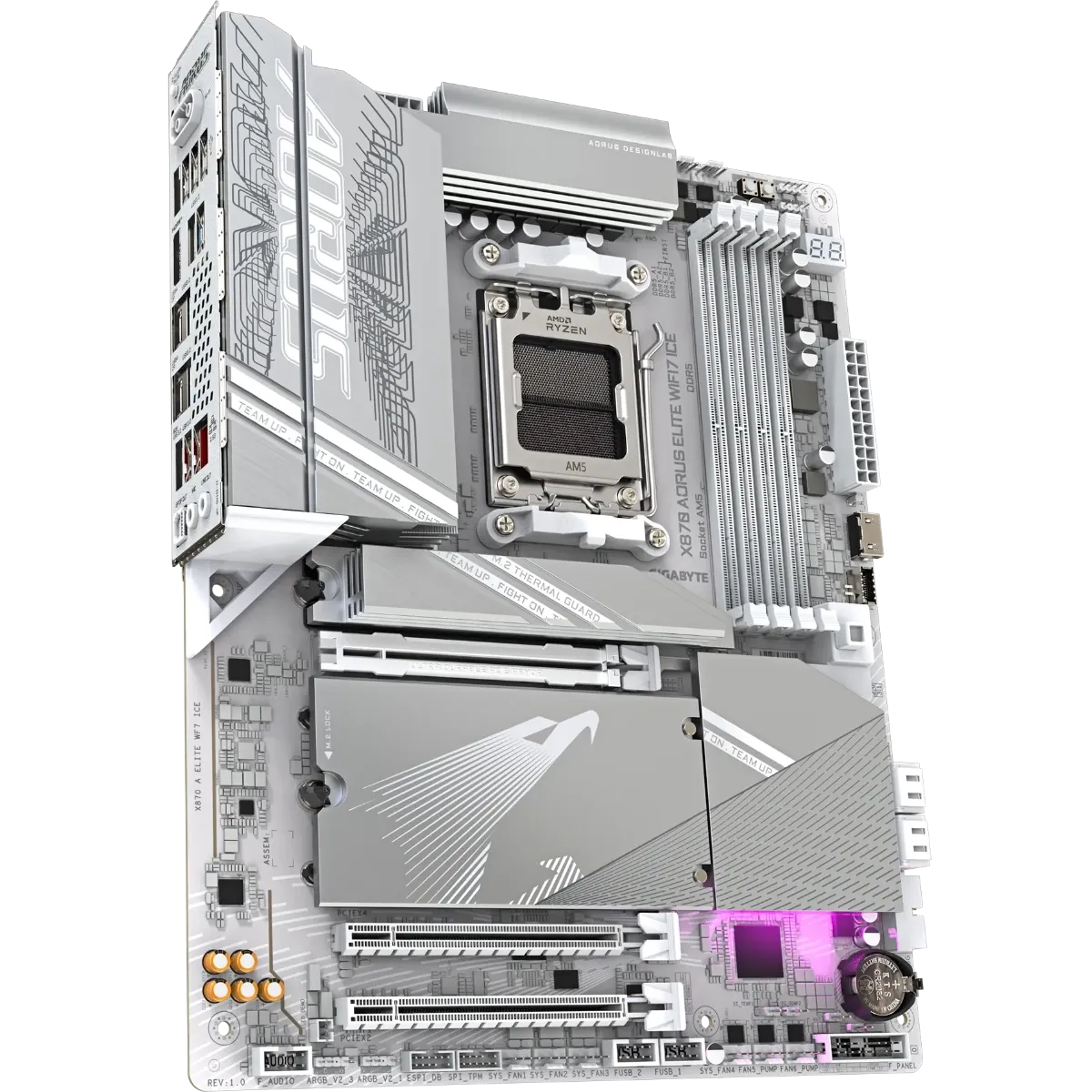

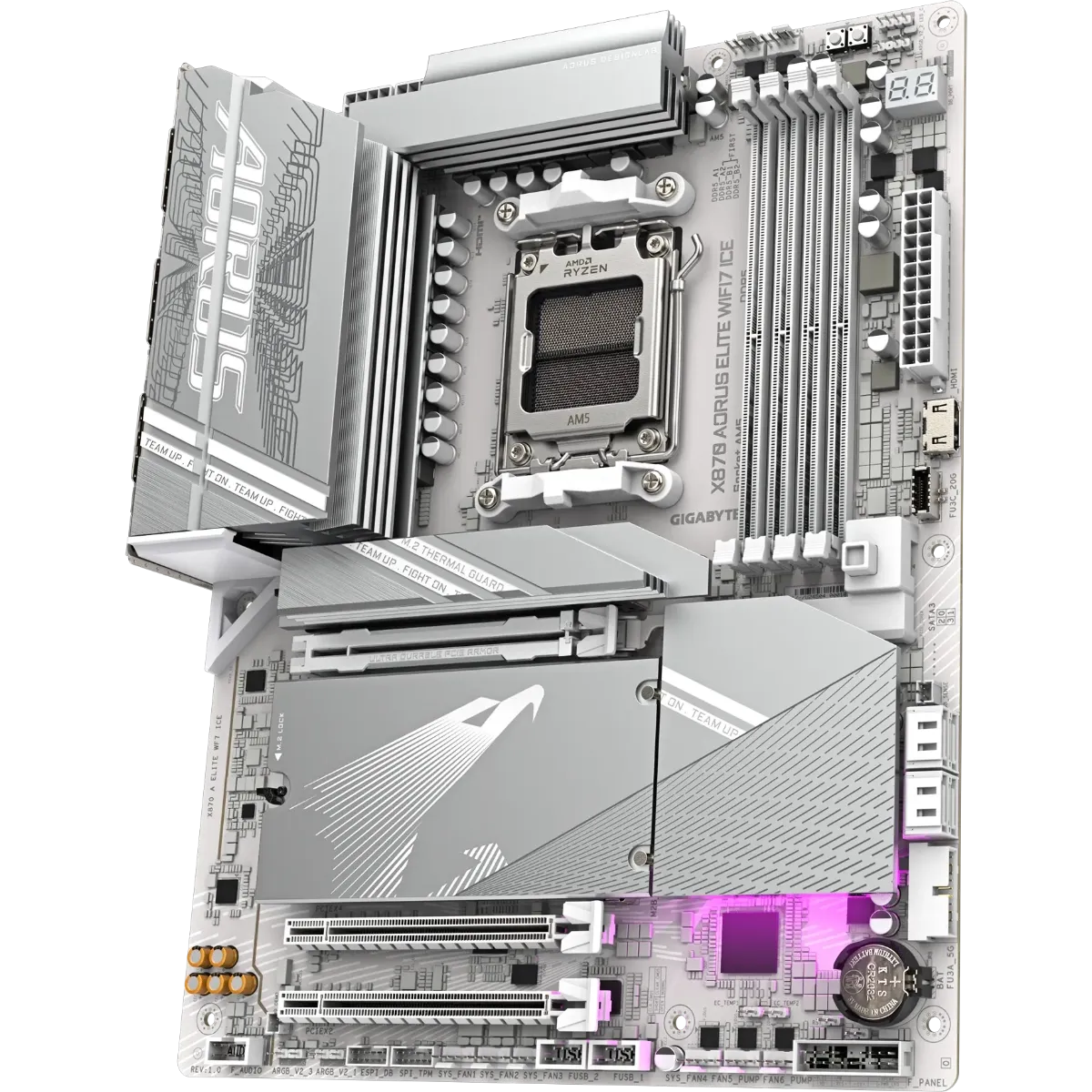

Tarjeta Madre Gigabyte X870 AORUS ELITE WIFI7 ICE - Socket AMD AM5, DDR5, Wi-Fi 7, PCIe 5.0 (X870 A ELITE WF7 ICE).
Características
Socket AM5 de AMD: compatible con procesadores AMD Ryzen™ de las series 9000/8000/7000
Solución VRM de 16+2+2 fases de gemelo digital
DDR5 de doble canal: 4 DIMM compatibles con módulos de memoria AMD EXPO™
WIFI EZ-Plug: Diseño rápido y sencillo para la instalación de antenas Wi-Fi
EZ-Latch Plus: Ranuras PCIe y M.2 con liberación rápida y diseño sin tornillos
EZ-Latch Click: disipadores de calor M.2 con diseño sin tornillos
Enlace del panel del sensor: puerto de video integrado para una configuración sencilla del panel en el chasis
Interfaz de usuario amigable: múltiples temas, control de ventilador AIO y escaneo automático Q-Flash en BIOS y SW
Almacenamiento ultrarrápido: 4 ranuras M.2, incluidas 3 PCIe 5.0 x4
Protección térmica eficiente: VRM Thermal Armor Advanced y M.2 Thermal Guard L

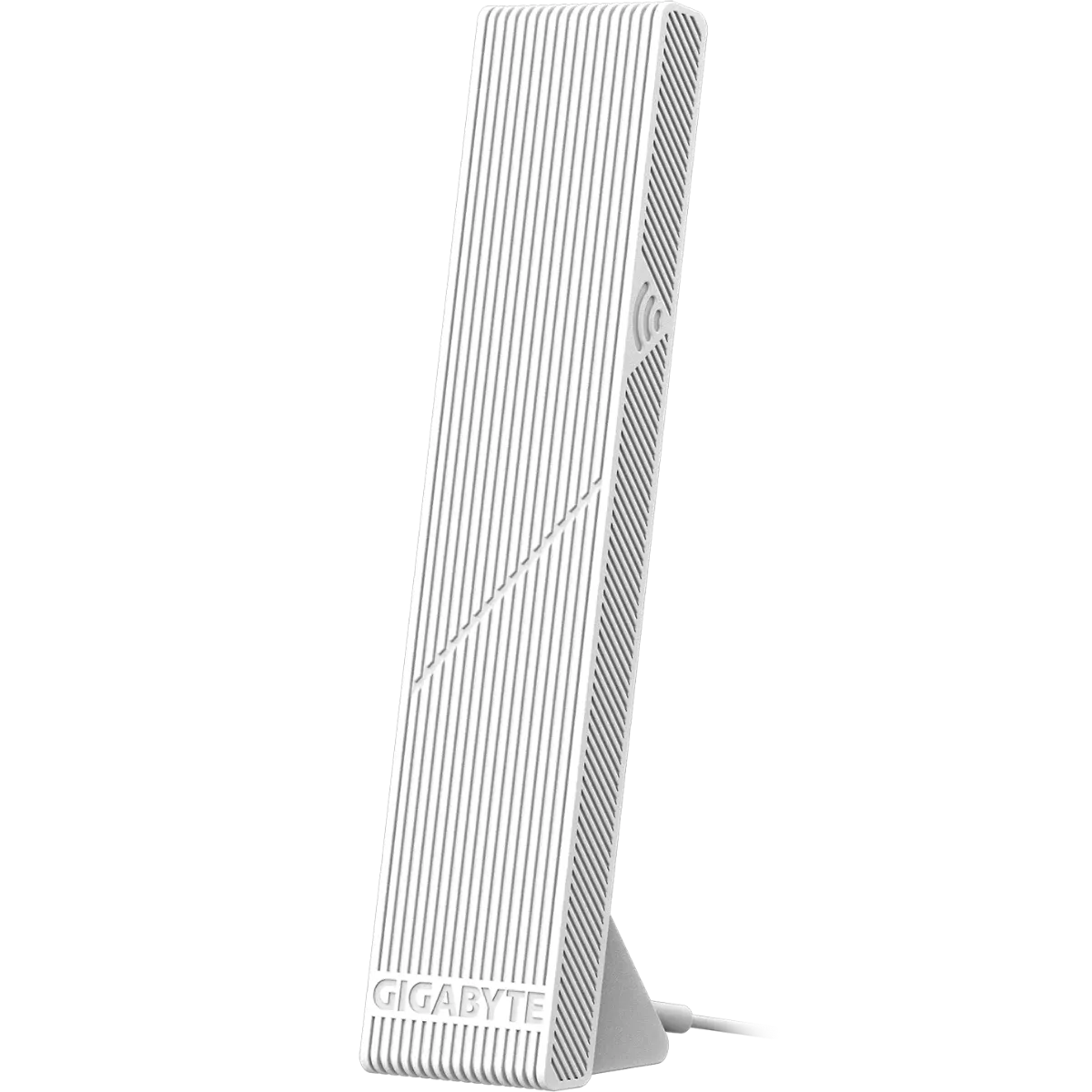

Redes rápidas: LAN de 2,5 GbE y Wi-Fi 7 con antena direccional de ganancia ultraalta
Conectividad extendida: USB 4 tipo C dual con DP-Alt, HDMI
Audio confiable: audio HD Realtek ALC1220 y condensadores de grado audiófilo
Armadura PCIe ultraduradera: la placa posterior de metal de la ranura PCIe x16 para una mayor durabilidad
Ranura PCIe UD X: ranura PCIe 5.0 x16 con resistencia 10X para tarjeta gráfica
Especificaciones
Procesador
AMD Socket AM5, soporte para:
procesadores AMD Ryzen™ serie 9000/
procesadores AMD Ryzen™ serie 8000/
procesadores AMD Ryzen™ serie 7000
(visite el sitio web de GIGABYTE para obtener la lista más reciente de CPU compatibles).
Conjunto de chips
AMD X870
Memoria
Soporte para módulos de memoria DDR5 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
4 zócalos DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DIMM sin búfer 1Rx8/2Rx8/1Rx16 no ECC
Soporte para módulos de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)
(la configuración de la CPU y la memoria puede afectar la (Para obtener más información sobre los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM, consulte la "Lista de compatibilidad de memoria" en el sitio web de GIGABYTE).
Gráfica Integrada
Procesador de gráficos integrado con soporte para gráficos AMD Radeon™ + controlador ASMedia USB4®:
- 2 puertos USB4® USB Type-C®, compatibles con salidas de video USB4 y DisplayPort y una resolución máxima de 3840 x 2160 a 240 Hz
* Soporte para la versión DisplayPort 1.4 y HDR.
Procesador de gráficos integrado con compatibilidad con gráficos AMD Radeon™:
- 1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz
* Soporte para la versión HDMI 2.1, HDCP 2.3 y HDR.
** Soporte para puertos compatibles con HDMI 2.1 TMDS nativos.
- 1 puerto HDMI frontal, compatible con una resolución máxima de 1920 x 1080 a 30 Hz
* Soporte para la versión HDMI 1.4
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Admite hasta cuatro pantallas al mismo tiempo.
Audio
Códec Realtek® ALC1220
* El conector de salida de línea del panel posterior admite audio DSD.
Audio de alta definición
de 2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software de audio.
Soporte para salida S/PDIF
LAN
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicaciones inalámbricas
MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Soporte para el estándar inalámbrico 11be de 160 MHz
Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Soporte para el estándar inalámbrico 11be de 160 MHz
(La velocidad de datos real puede variar según el entorno y el equipo).
* Las funciones de Wi-Fi 7 requieren Windows 11 SV3 para funcionar correctamente. (No hay ningún controlador compatible con Windows 10).
**La disponibilidad de los canales de Wi-Fi 7 en la banda de 6 GHz depende de la normativa de cada país.
Zócalos de Expansión
1 ranura PCI Express x16 (PCIEX16), integrada en la CPU:
los procesadores AMD Ryzen™ serie 9000/7000 admiten el modo PCIe 5.0 x16
* Los conectores M2B_CPU y M2C_CPU comparten ancho de banda con la ranura PCIEX16.
Cuando el conector M2B_CPU o M2C_CPU está ocupado, la ranura PCIEX16 funciona en modo x8.
Los procesadores AMD Ryzen™ Serie 8000-Phoenix 1 admiten el modo PCIe 4.0 x8.
Los procesadores AMD Ryzen™ Serie 8000-Phoenix 2 admiten el modo PCIe 4.0 x4.
(La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16).
Chipset:
- 1 ranura PCI Express x16 compatible con PCIe 4.0 y con una velocidad de transferencia x4 (PCIEX4).
* La ranura PCIEX4 comparte ancho de banda con el conector M2D_SB. La ranura PCIEX4 deja de estar disponible cuando se instala un dispositivo en el conector M2D_SB.
- 1 ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x2 (PCIEX2)
Interfaz de almacenamiento
1 conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 25110/22110/2580/2280 SSD:
Los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 5.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe 4.0 x4/x2
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x4/x2
2 conectores M.2 (M2B_CPU, M2C_CPU), integrados en la CPU, compatible con Socket 3, clave M, tipo 22110/2280 SSD:
Los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 5.0 x4/x2
* Los conectores M2B_CPU y M2C_CPU dejan de estar disponibles cuando se utiliza un procesador AMD Ryzen™ 8000 Series-Phoenix 1/Phoenix 2.
1 conector M.2 (M2D_SB), integrado en el chipset, compatible con Socket 3, clave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD
4 conectores SATA 6 Gb/s Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
* RAID 5 solo está disponible en los procesadores AMD Ryzen™ serie 9000.
Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA
USB
Controlador CPU+ASMedia USB4®:
- 2 puertos USB4® USB Type-C® en el panel posterior
Concentrador CPU+USB 3.2 Gen 1:
- 4 puertos USB 3.2 Gen 1 en el panel posterior
Concentrador CPU+USB 2.0:
- 4 puertos USB 2.0/1.1 en el panel posterior
Conjunto de chips:
- 1 puerto USB Type-C® compatible con USB 3.2 Gen 2x2, disponible a través del conector USB interno
- 2 puertos USB 3.2 Gen 2 Tipo A (rojos) en el panel posterior
- 2 puertos USB 3.2 Gen 1 disponibles a través del conector USB interno
- 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos
Conectores Internos E/S
1 conector de alimentación principal ATX de 24 pines
2 conectores de alimentación ATX de 12 V y 8 pines
1 cabezal de ventilador de CPU
1 cabezal de bomba de refrigeración líquida/ventilador de CPU
4 cabezales de ventilador del sistema
2 cabezales de bomba de refrigeración líquida/ventilador del sistema
3 cabezales de tira LED RGB Gen2 direccionables
1 cabezal de tira LED RGB
4 conectores M.2 Socket 3
4 conectores SATA de 6 Gb/s
1 cabezal de panel frontal
1 cabezal de audio del panel frontal
1 cabezal USB Type-C®, compatible con USB 3.2 Gen 2x2
1 cabezal USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 cabezal de detección de ruido
1 cabezal de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 puerto HDMI (Nota)
1 botón de encendido
1 botón de reinicio
2 sensores de temperatura encabezados
1 x puente de reinicio
1 x puente de borrado de CMOS

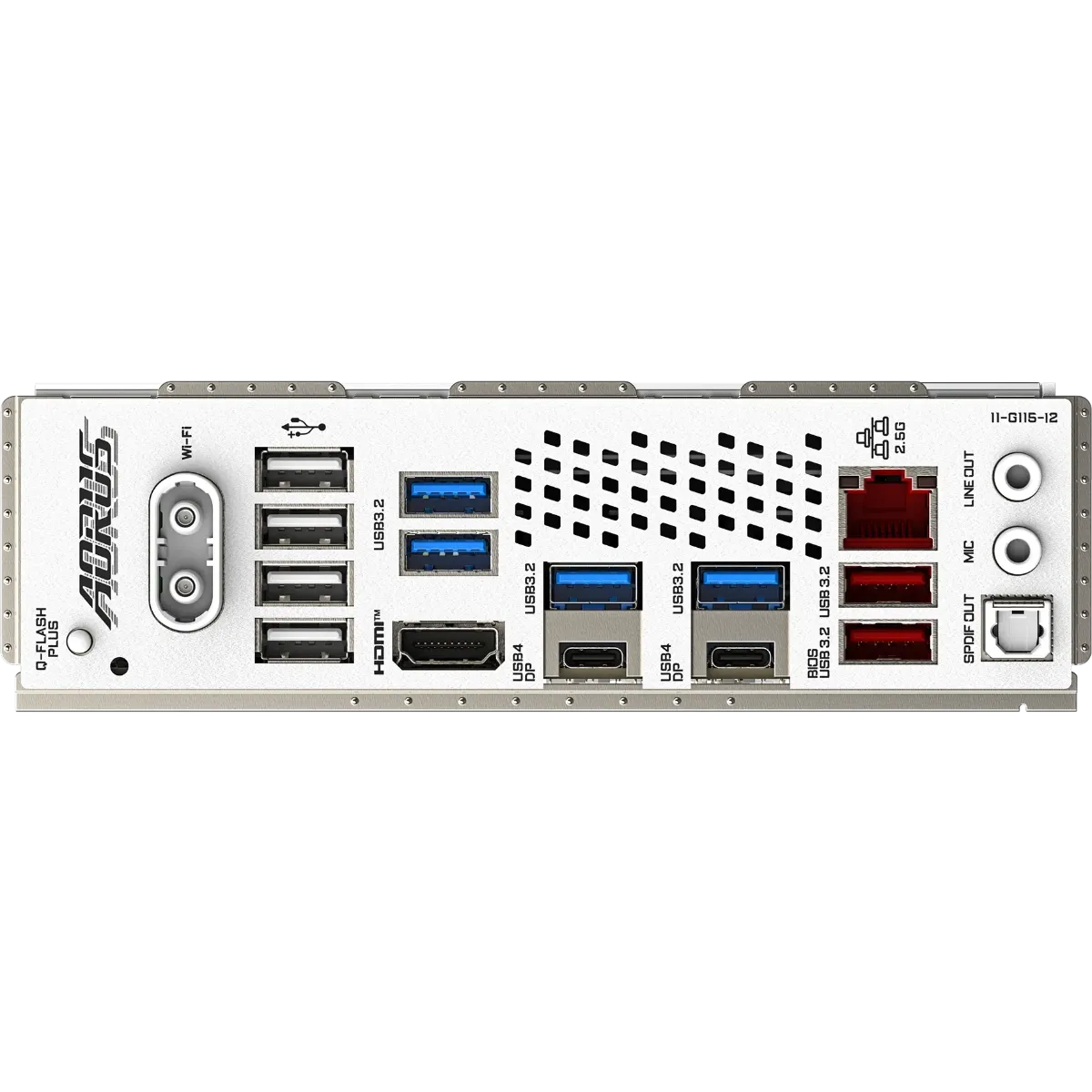

Panel E/S Trasero
1 botón Q-Flash Plus
1 puerto HDMI (Nota)
2 conectores de antena (2T2R)
2 puertos USB4® USB Type-C® (DisplayPort (Nota))
2 puertos USB 3.2 Gen 2 Tipo A (rojo)
4 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
1 puerto RJ-45
1 conector de salida óptica S/PDIF
2 conectores de audio
Controlador de E/S
Chip controlador de E/S iTE®
Monitorización Hardware
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
Detección de ruido
BIOS
1 x 256 Mbit flash
Uso de AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 con licencia
Otras Características
Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte Smart Backup
Software incluido
Software de gestión del ancho de banda LAN Norton® Internet Security (versión OEM)
Sistema operativo
Compatibilidad con Windows 11 de 64 bits
Formato
Factor de forma ATX; 30,5 cm x 24,4 cm
