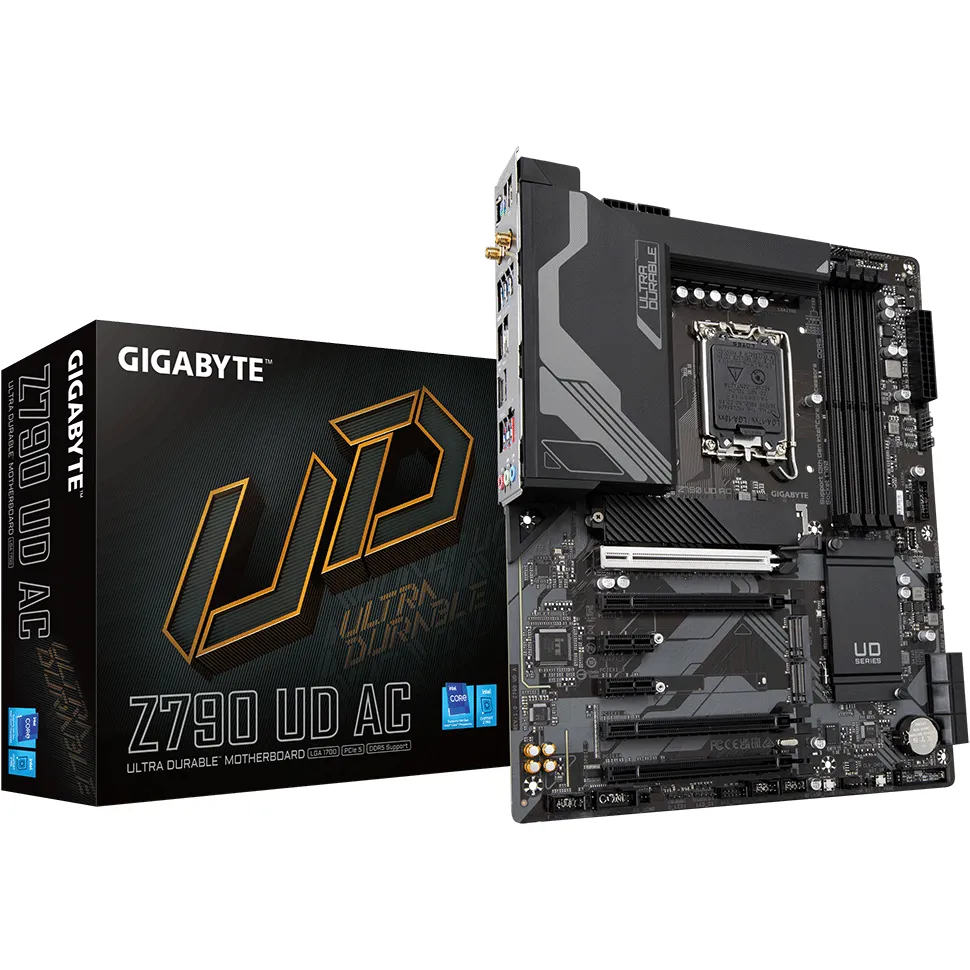

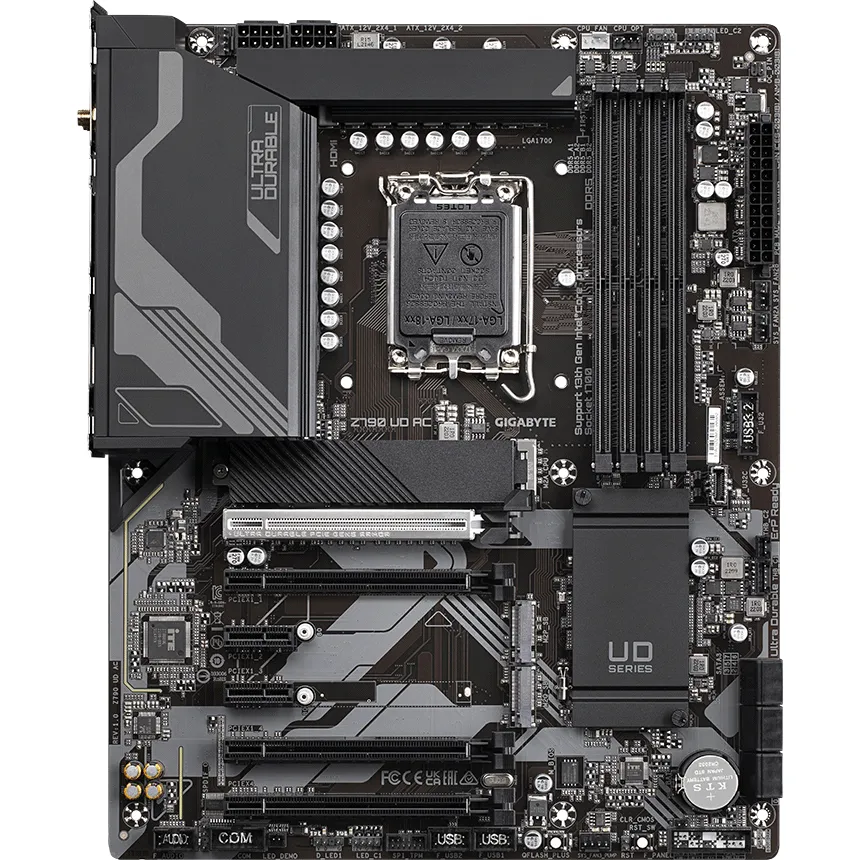

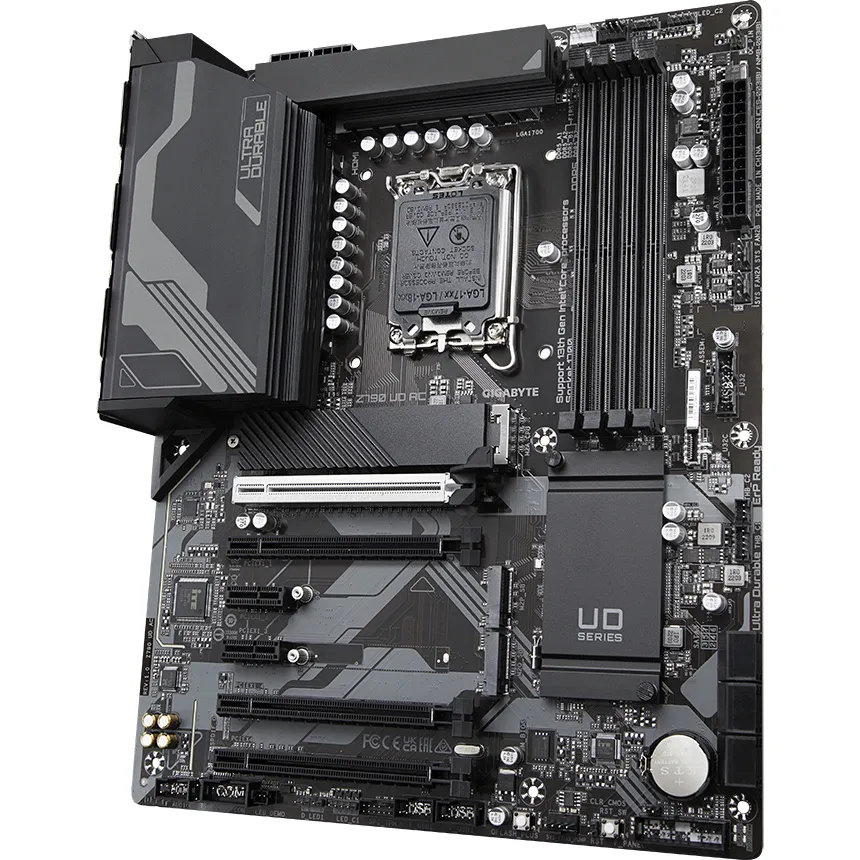

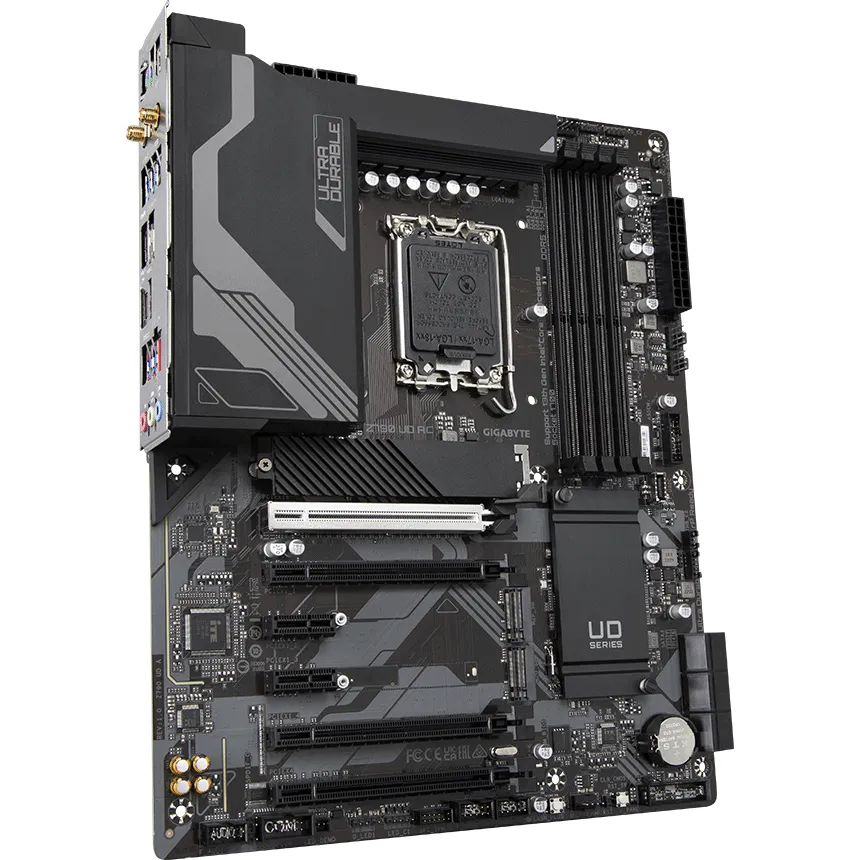

GIGABYTE Z790 UD AC, Tarjeta Madre Intel® Z790 Express, 4*DDR5, Audio 7.1, 2.5GbE, WiFi, Bluetooth, PCI Express x16, M.2, SATA, RAID, USB Type-C, USB 3.2, HDMI, ATX.

Características

Intel ® Socket LGA 1700: compatible con procesadores de la serie 13 y 12
Rendimiento sin igual: solución VRM digital de 16+1+1 fases gemelas*
DDR5 de doble canal: 4 DIMM SMD con soporte para módulo de memoria XMP 3.0
Almacenamiento de próxima generación: 3 conectores PCIe 4.0 x4 M.2
Diseño térmico avanzado y protección térmica M.2: para garantizar la estabilidad de energía VRM y el rendimiento SSD M.2
EZ-Latch: Ranura PCIe 5.0 x16 con liberación rápida y diseño sin tornillos
Redes rápidas: LAN de 2,5 GbE y Wi-Fi 802.11ac
Conectividad extendida: DP, HDMI, USB- C® frontal de 5 Gb/s, USB-C® posterior de 20 Gb/s
Smart Fan 6: cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
Q-Flash Plus: actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

* Diseño de potencia paralela de 8+8 fases. Diseño VRM digital para VCORE y VCCGT.

Especificaciones

Procesador

Zócalo LGA1700: Compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 13.ª y 12.ª generación
La caché L3 varía con la CPU
(Consulte la "Lista de soporte de CPU" para obtener más información).
conjunto de chips
Conjunto de chips Intel® Z790 Express

Memoria

Compatible con DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / 4000 módulos de memoria
4 zócalos DIMM DDR5 que admiten hasta 192 GB (48 GB de capacidad DIMM individual) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la tasa de datos (velocidad) y la cantidad de módulos DRAM; consulte la "Lista de soporte de memoria" para obtener más información).

Gráficos Integrados

Procesador de gráficos integrado: compatibilidad con gráficos Intel ® HD:
1 puerto HDMI, compatible con una resolución máxima de 4096x2160 a 60 Hz
* Compatible con la versión HDMI 2.0 y HDCP 2.3.
1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
* Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
(Las especificaciones gráficas pueden variar según el soporte de la CPU).

Audio

CÓDEC de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para la configuración de audio.
Compatibilidad con salida S/PDIF

LAN

Chip LAN Realtek® 2.5GbE (2.5 Gbps/ 1 Gbps/100 Mbps)

Módulo de comunicación inalámbrica

Realtek® WiFi RTL8821CE
WIFI 802.11a, b, g, n, ac, compatible con banda dual de 2,4/5 GHz
BLUETOOTH 4.2
Compatibilidad con el estándar inalámbrico 11ac y una velocidad de datos de hasta 433 Mbps
(La velocidad de datos real puede variar según el entorno y el equipo).

Puertos de Expansion

CPU:
1 x ranura PCI Express x16, compatible con PCIe 5.0 y funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
Conjunto de chips:
1 x ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x4 (PCIEX4)
2 x ranuras PCI Express x16, compatible con PCIe 3.0 y funcionando a x1 (PCIEX1_1, PCIEX1_4)
2 x ranuras PCI Express x1, compatible con PCIe 3.0 y funcionando a x1 (PCIEX1_2, PCIEX1_3)
Compatibilidad con la tecnología AMD CrossFire™ (PCIEX16 y PCIEX4)

Interfaz de almacenamiento

CPU:
1 x conector M.2 (Socket 3, clave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatible con SSD) (M2A_CPU)
Conjunto de chips:
2 conectores M.2 (socket 3, clave M, tipo 2280 PCIe 4.0 x4/x2 compatible con SSD) (M2Q_SB, M2P_SB)
6 conectores SATA 6Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe Compatibilidad con
RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

USB

Conjunto de chips:
1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 2x2
1 x puerto USB Type-C ® compatible con USB 3.2 Gen 1, disponible a través del cabezal USB interno
1 puerto USB 3.2 Gen 2 tipo A (rojo) en el panel posterior
6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)
Conjunto de chips + 2 concentradores USB 2.0:
8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)

Conectores Internos de E/S

1 conector de alimentación principal ATX de 24 pines
2 conectores de alimentación ATX de 12 V de 8 pines
1 cabezal de ventilador de CPU.
1 cabezal de ventilador de CPU de refrigeración por agua
3 cabezales de ventilador del sistema
1 cabezal de bomba de refrigeración por agua/ventilador del sistema
2 cabezales de tira de LED direccionables
2 encabezados de tira de LED RGB
3 conectores M.2 Socket 3
6 conectores SATA 6Gb/s
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 cabezal de salida S/PDIF
1 cabezal USB Type-C® , compatible con USB 3.2 Gen 1
1 cabezal USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 encabezado de puerto serie
2 conectores de tarjeta adicionales Thunderbolt™
1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 botón de reinicio.
1 botón Q-Flash Plus
1 x puente de reinicio
1 puente CMOS transparente

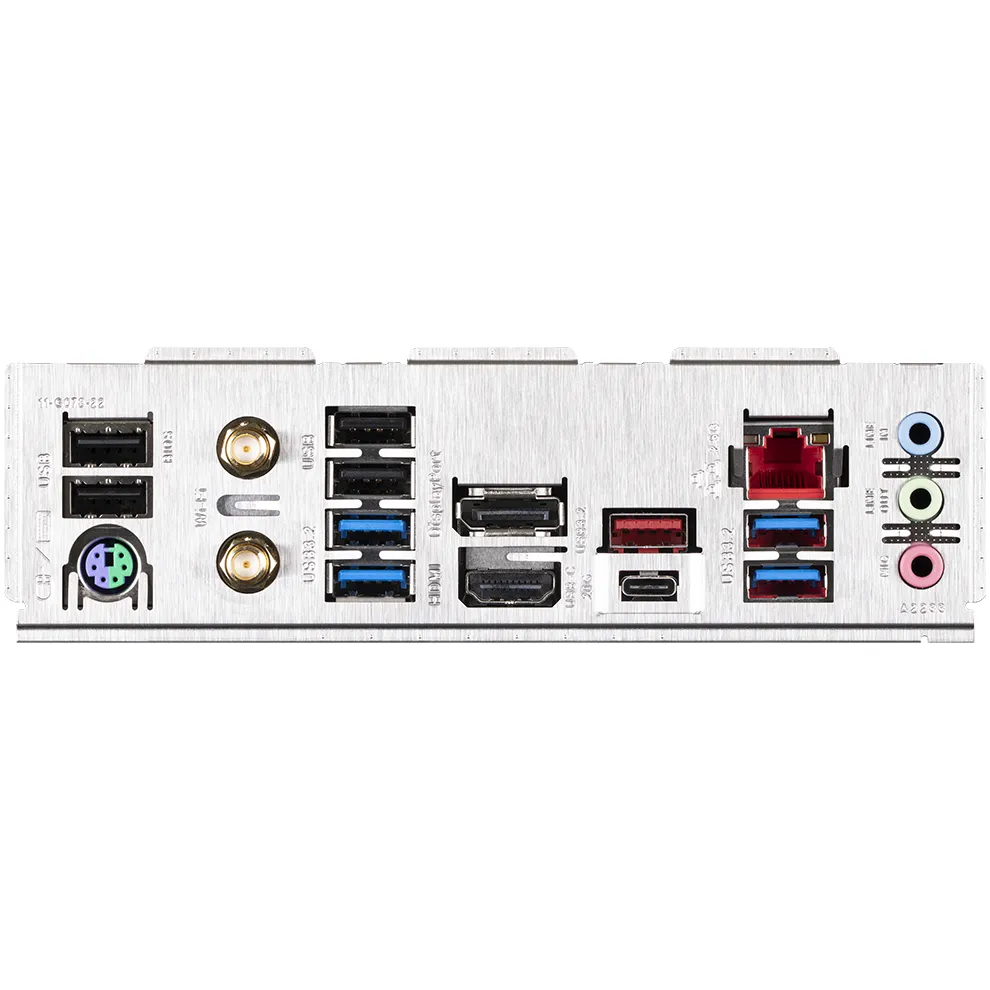

Conectores del Panel Trasero

1 x puerto USB Type-C® , compatible con USB 3.2 Gen 2x2
1 x puerto USB 3.2 Gen 2 tipo A (rojo)
4 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
2 conectores de antena SMA (1T1R)
1 puerto HDMI 2.0
1 puerto de visualización
1 puerto RJ-45
3 conectores de audio

Controlador de E/S

Chip controlador de E/ S iTE®

Monitorizacion H/W

Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de agua de refrigeración
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

BIOS

1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Únicas

Compatibilidad con GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte para copia de seguridad inteligente
Software incluido
Norton® Internet Security ( versión OEM)
Software de gestión de ancho de banda LAN

sistema operativo

Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits

Diseño

Factor de forma ATX; 30,5 cm x 24,4 cm
