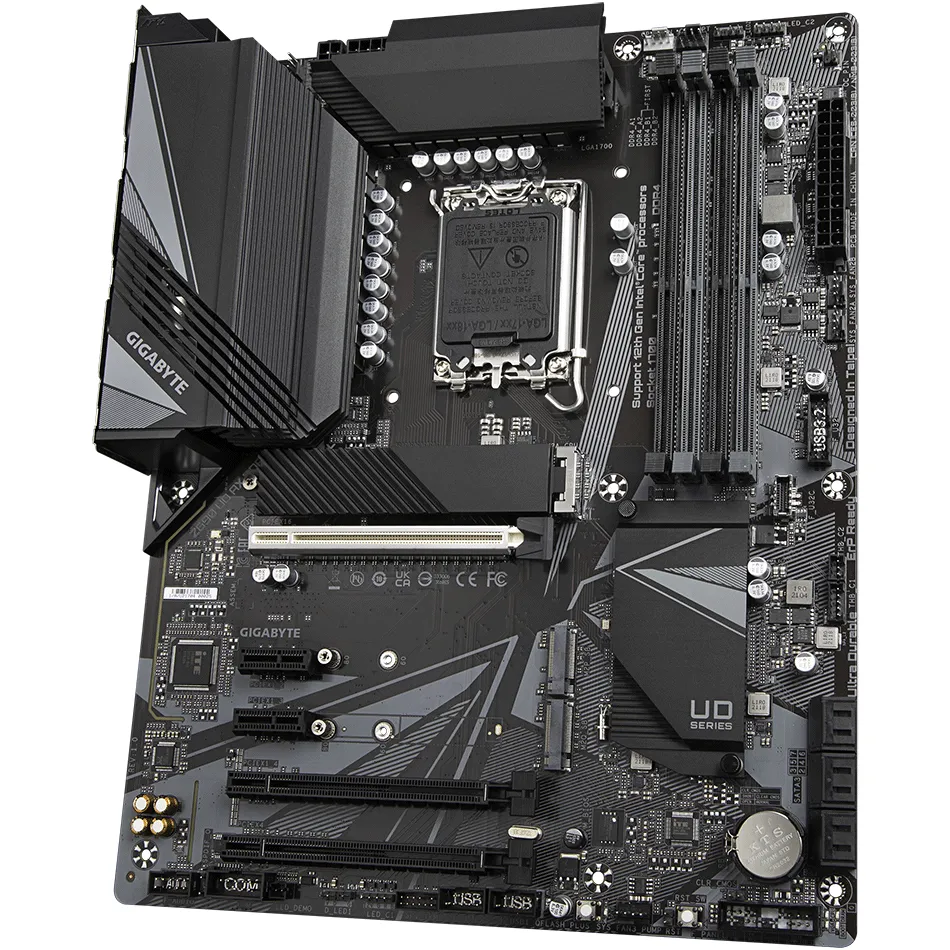

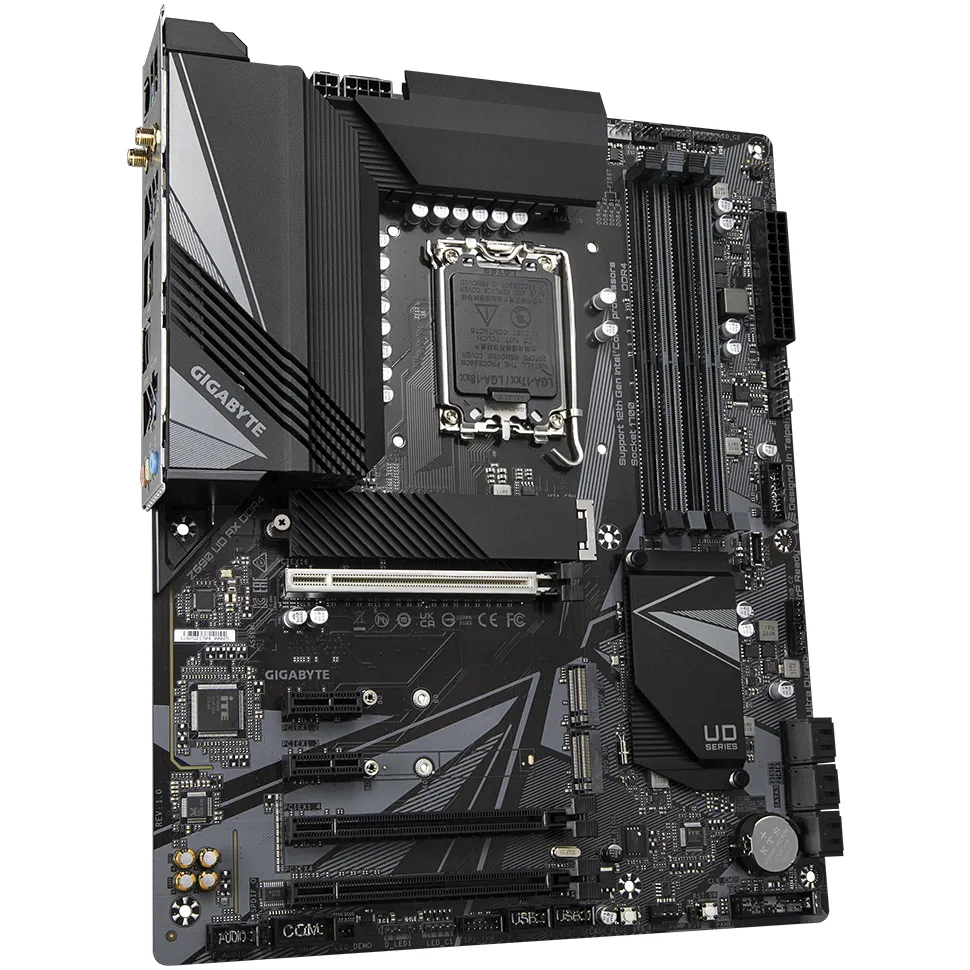

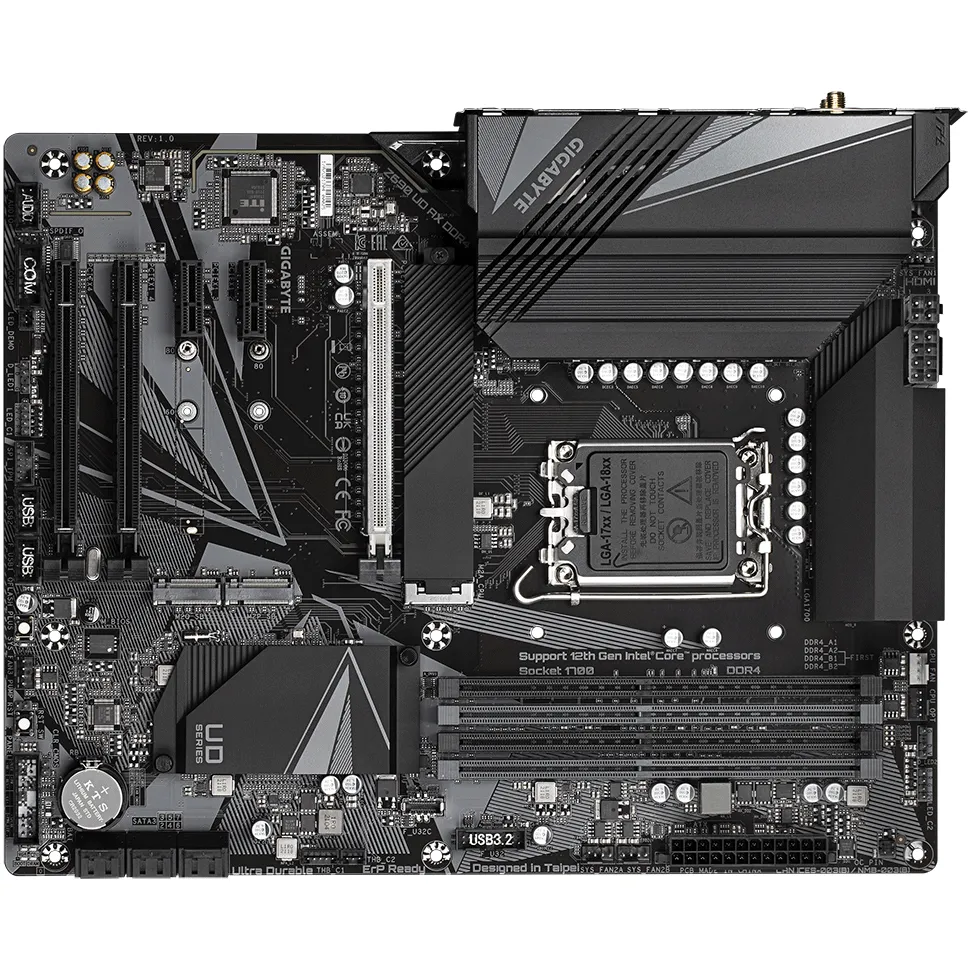

GIGABYTE Z690 UD AX DDR4, Tarjeta Madre Intel® Z690 Express, 4*DDR4, Audio 7.1CH, Wi-Fi 6, Bluetooth 5.3, PCI Express x16, M.2, SATA, RAID, DisplayPort, HDMI, USB Type- C, USB 3.2, ATX.

Placa base Intel ® Z690 con diseño de alimentación digital de 16*+1+2 fases híbridas gemelas, diseño PCIe 5.0, disipadores térmicos VRM de ultra rendimiento, 3 x PCIe 4.0 M.2 con protección térmica, LAN de 2,5 GbE, WIFI6 802.11ax, USB trasero 3.2 Gen 2x2 Tipo- C® , Q-Flash Plus

Compatible con procesadores de la serie Intel® Core™ de 12.ª generación
DDR4 sin búfer sin ECC de dos canales, 4 DIMM
16*+1+2 Twin Hybrid Phases Digital Power Design con 60A Power Stage* y capacitor de polímero de tantalio
Disipadores térmicos VRM de ultra rendimiento
Intel ® WIFI6 802.11ax 2T2R y BT5.2 con antena AERO
LAN rápida de 2,5 GbE con gestión de ancho de banda
3 x NVMe PCIe 4.0 x4 M.2 ultrarrápidos con protección térmica ampliada
SuperSpeed ??USB 3.2 Gen 2x2 TYPE-C ® ofrece velocidades de transferencia de hasta 20 Gb/s
RGB FUSION 2.0 admite tiras de LED RGB y LED direccionables
Smart Fan 6 cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
Q-Flash Plus Actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

* Diseño de alimentación en paralelo de 8+8 fases
* La capacidad de corriente máxima de la etapa de potencia se basa en la fase VCORE.

Especificaciones

CPU

Zócalo LGA1700: Compatibilidad con procesadores Intel® Core™ de 13.ª generación y procesadores Intel® Core ™ , Pentium® Gold y Celeron® de 12.ª generación *
La caché L3 varía con la CPU
* Consulte la "Lista de soporte de CPU" para obtener más información.

Conjunto de chips

Conjunto de chips Intel® Z690 Express

Memoria

Compatible con DDR4 5333(OC)/ DDR4 5133(OC)/DDR4 5000(OC)/4933(OC)/4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / Módulos de memoria 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MT/s
4 zócalos DDR DIMM que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Visite el sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria admitidos).

Gráficos a bordo

Procesador de gráficos integrado: compatibilidad con gráficos Intel ® HD:
1 puerto HDMI, compatible con una resolución máxima de 4096x2160 a 60 Hz
* Compatible con la versión HDMI 2.1 y HDCP 2.3.
** Admite puertos nativos compatibles con HDMI 2.1 TMDS.
1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
* Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
(Las especificaciones gráficas pueden variar según el soporte de la CPU).

Audio

CÓDEC de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para la configuración de audio.
Compatibilidad con salida S/PDIF

LAN

Chip LAN Realtek® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicación inalámbrica

Intel ® Wi-Fi 6 AX201 (para PCB rev. 1.0)

Intel ® Wi-Fi 6 AX200 (para PCB rev. 1.1/1.2)
WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5 GHz
Intel ® Wi-Fi 6E AX211 (para PCB rev. 1.3/1.4)
WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps
* La velocidad de datos real puede variar según el entorno y el equipo.

Ranuras de expansión

1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(La ranura PCIEX16 cumple con el estándar PCI Express 5.0).
1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
1 x ranura PCI Express x16, que se ejecuta en x1 (PCIEX1_4)
2 ranuras PCI Express x1
(las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0).

Interfaz de almacenamiento

CPU:
1 x conector M.2 (socket 3, clave M, tipo 2260/2280/22110 compatible con PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Conjunto de chips:
1 conector M.2 (socket 3, clave M, tipo 2260/2280 PCIe 4.0 x4/x2 compatible con SSD) (M2P_SB)
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280 PCIe 4.0 x4/x2 compatible con SSD) (M2Q_SB)
6 conectores SATA 6Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10

Intel ® Optane™ Memory Ready
* La aceleración del sistema con la memoria Intel ® Optane™ solo se puede habilitar en los conectores M.2 compatibles con el conjunto de chips.

USB

Conjunto de chips:
1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 2x2
1 x puerto USB Type-C ® compatible con USB 3.2 Gen 1, disponible a través del cabezal USB interno
1 puerto USB 3.2 Gen 2 tipo A (rojo) en el panel posterior
6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)
Conjunto de chips + 2 concentradores USB 2.0:
8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)

Conectores de E/S internos

1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 conector de alimentación ATX de 12 V de 4 pines
1 cabezal de ventilador de CPU.
1 cabezal de ventilador de CPU de refrigeración por agua
3 cabezales de ventilador del sistema
1 cabezal de bomba de refrigeración por agua/ventilador del sistema
2 cabezales de tira de LED direccionables
2 encabezados de tira de LED RGB
3 conectores M.2 Socket 3
6 conectores SATA 6Gb/s
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 cabezal de salida S/PDIF
1 cabezal USB Type- C® , compatible con USB 3.2 Gen 1
1 cabezal USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 encabezado de puerto serie
2 conectores de tarjeta adicionales Thunderbolt™
1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 botón de reinicio.
1 x puente de reinicio
1 botón Q-Flash Plus
1 puente CMOS transparente
*Todos los cabezales de ventiladores son compatibles con AIO_Pump, Pump y ventiladores de alto rendimiento con la capacidad de entregar hasta 2A/12V a 24W.

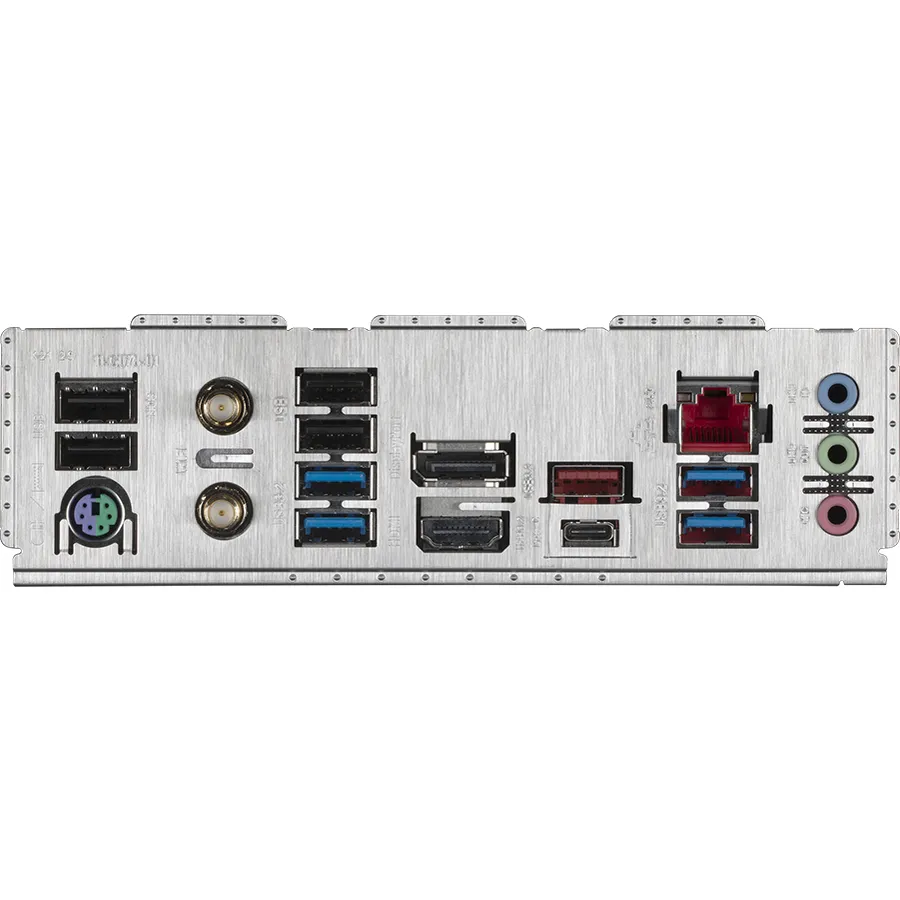

Conectores del panel posterior

1 puerto para teclado/ratón PS/2
2 conectores de antena SMA (2T2R)
1 puerto DisplayPort
1 puerto HDMI
1 x puerto USB Type- C® , compatible con USB 3.2 Gen 2x2
1 x puerto USB 3.2 Gen 2 tipo A (rojo)
4 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
1 puerto RJ-45
3 conectores de audio

Controlador de E/S

Chip controlador de E/S iTE®

Monitoreo de H/W

Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de agua de refrigeración
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

BIOS

1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características unicas

Compatibilidad con APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base. Visor de información del sistema de copia de seguridad inteligente
@BIOS
EasyTune
RGB Fusion

Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para instalación Xpress

Software incluido

Norton® Internet Security (versión OEM )
Software de gestión de ancho de banda LAN

Sistema operativo

Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits

Factor de forma

factor de forma ATX; 30,5 cm x 24,4 cm
