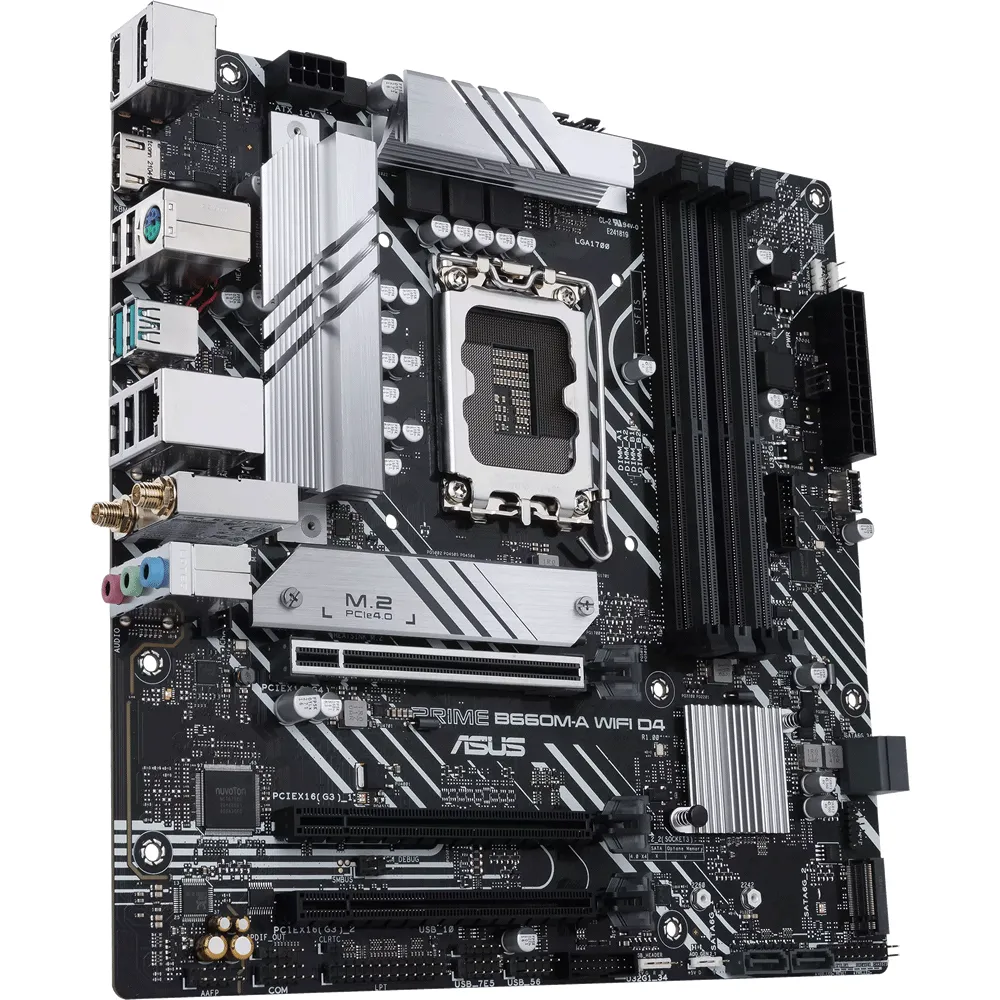

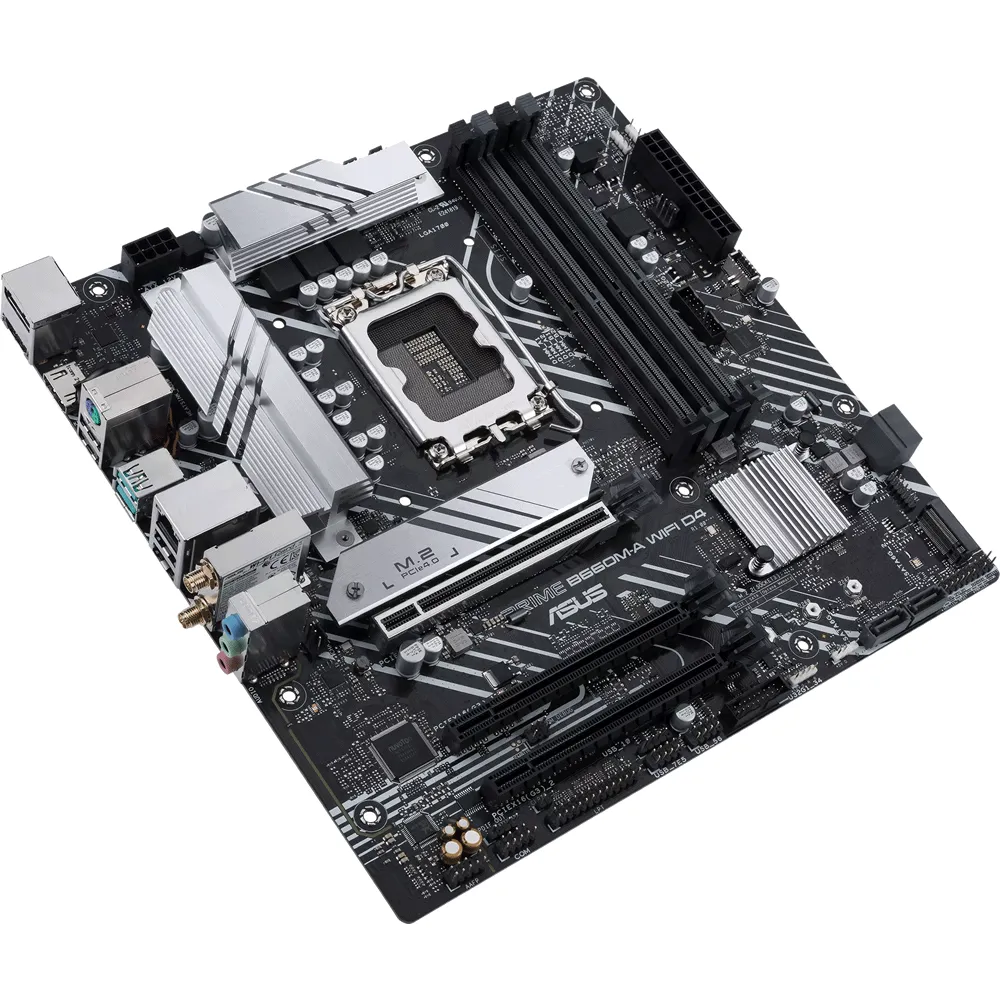

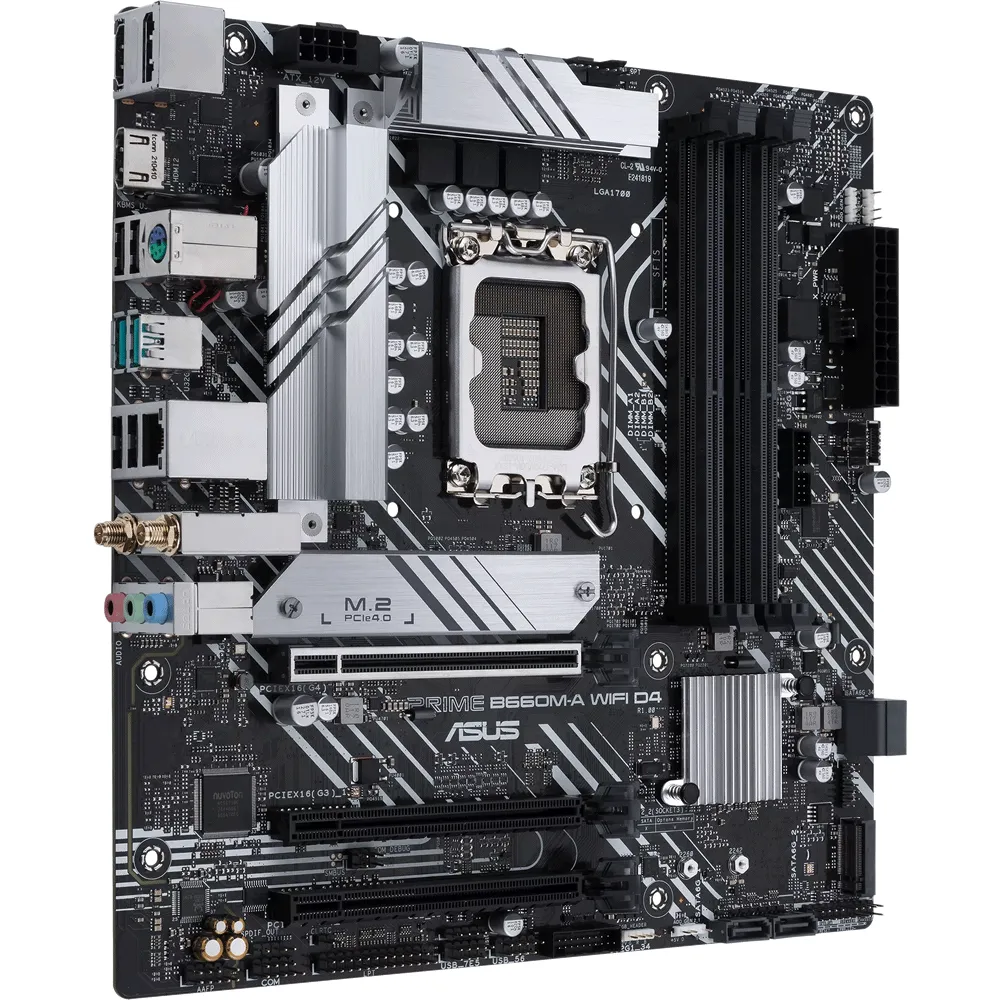

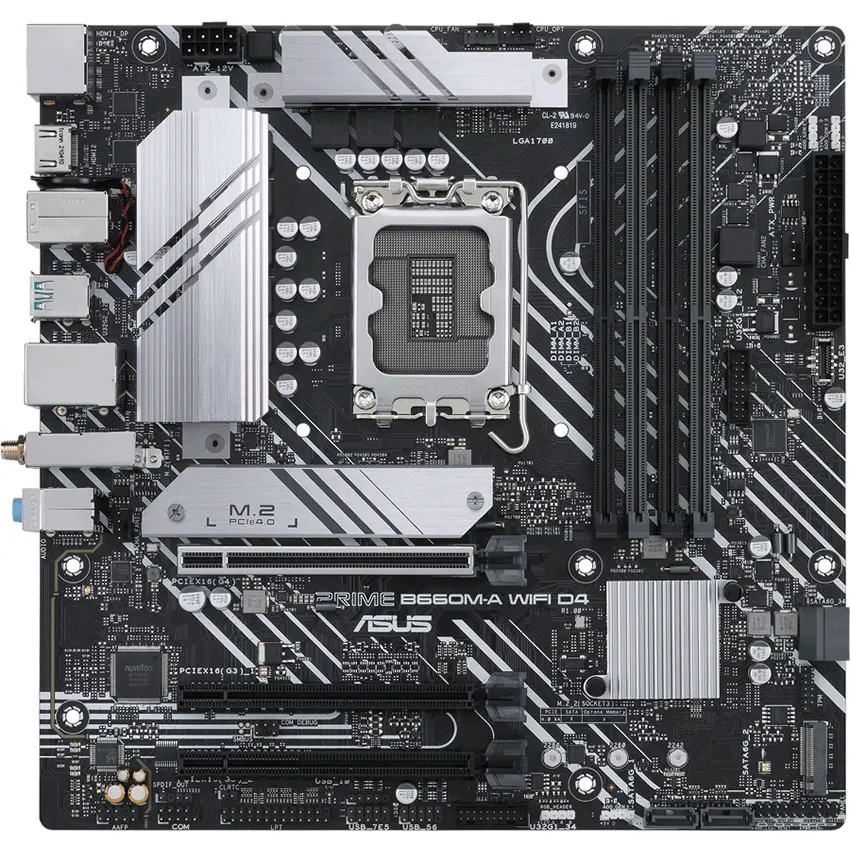

ASUS PRIME B660M-A WIFI D4, Tarjeta Madre Intel® B660, 4*DDR4, PCIe 4.0/3.0, M.2, SATA, 1Gb Ethernet, Wi-Fi 6, Bluetooth v5.2, 7.1 Surround Sound, USB 3.2, DisplayPort, HDMI, microATX.
Tarjeta madre Intel® B660 (LGA 1700) mATX con PCIe 4.0, dos puertos M.2, Ethernet de 1Gb, Intel® Wi-Fi 6, DisplayPort, 2 HDMI®, USB 3.2 Gen 2x2 Type-C® posterior, USB 3.2 Gen 1 Type-C® frontal y Aura Sync
Socket Intel® LGA 1700: Listo para procesadores Intel® de 12a Gen.
Conectividad ultrarrápida: Intel® Wi-Fi 6, PCIe 4.0, Intel® Ethernet de 1Gb, USB 3.2 Gen 2 Type-A posterior y USB 3.2 Gen 1 Type-A y Type-C® frontales.
ASUS OptiMem II: Enrutamiento cuidadoso de trazas y vías, además de optimizaciones de la capa base para preservar la integridad de la señal para mejorar el overclocking de la memoria.
Refrigeración completa: Disipador de calor VRM, disipador de calor M.2, disipador de calor PCH, puertos de ventilador híbridos y Fan Xpert 2+.
Nuestros ingenieros han diseñado la serie ASUS Prime para aprovechar todo el potencial de los procesadores Intel® de 12.ª Gen. Equipada con un potente diseño de alimentación, soluciones integrales de refrigeración y opciones de ajuste inteligentes, la serie Prime B660 incluye opciones de ajuste del rendimiento muy intuitivas para fans del DIY.
VERSATILIDAD
La serie ASUS Prime incorpora una gran variedad de controles. Las tarjetas madre Prime B660 incluyen opciones que te ayudan a personalizar y ajustar cada aspecto de tu sistema para que puedas trabajar a tu manera, dispongas del máximo rendimiento y seas lo más productivo posible.
Control inteligente
Eficiencia energética general
La unidad de procesamiento de energía EPU reduce el consumo energético del equipo. El modo Away es una configuración de ahorro de energía que deshabilita las controladoras de E/S mientras no se utilizan.
UEFI BIOS
Nuestra reconocida ASUS UEFI BIOS tiene todo lo que necesitas para configurar y ajustar tu sistema. Incluye opciones simplificadas de forma inteligente para principiantes del DIY y funciones completas para los veteranos experimentados.
Ajustes avanzados para usuarios con experiencia
El modo avanzado de la UEFI te permite asumir el control total del equipo. La función de búsqueda facilita encontrar lo que buscas y las funciones avanzadas te permiten realizar ajustes inteligentes para configurar el rendimiento de la forma que prefieras.
REFRIGERACIÓN
La serie Prime B660 incorpora múltiples disipadores térmicos y conectores híbridos de ventilación para que tu equipo mantenga la estabilidad durante las cargas de trabajo intensas.
Disipador M.2
El disipador M.2 evita que el rendimiento de la unidad M.2 se reduzca durante las transferencias sostenidas. El disipador se sujeta con tornillos cautivos.
Los tornillos cautivos evitan que el disipador pueda caerse mientras lo desmontas.
Diseño más frío
La serie Prime B660 incluye unos controles de refrigeración muy completos que puedes configurar desde Fan Xpert 2+ y la UEFI BIOS.
Múltiples fuentes de temperatura
Cada conector se puede configurar para que reaccione a los 3 sensores térmicos. Fan Xpert 2+ permite mapear la temperatura de las tarjetas gráficas ASUS para optimizar la refrigeración durante las cargas intensivas de la GPU y la CPU.
RENDIMIENTO
La serie Prime B660 está diseñada para manejar los núcleos y el ancho de banda de la 12.ª Gen. de procesadores Intel® Core™. Las tarjetas madre B660 incluyen un sistema de suministro energético estable, refrigeración intuitiva, opciones de conectividad versátiles y todo lo que necesitas para impulsar tu productividad diaria.
Suministro energético
Un suministro energético estable es esencial para exprimir todo el rendimiento de los procesadores Intel Core de 12.ª Gen., la Prime B660M-A WIFI D4 está preparada para satisfacer los requerimientos de las nuevas CPU de muchos núcleos.
Toma ProCool
Este conector refuerza la conexión de la tarjeta madre a la PSU con un conector de 9+8 contactos que entrega 12 voltios de energía directamente a los procesadores. Los contactos sólidos permiten manejar más corriente que los conectores huecos.
DDR4 5333(OC)
El nuevo circuito de la tarjeta madre permite que los nuevos procesadores de Intel accedan al ancho de banda de la memoria sin restricciones. La tecnología ASUS OptiMem II mapea cuidadosamente las pistas de memoria a través de las diferentes capas del PCB para reducir significativamente las interferencias.
Dos ranuras M.2 (hasta 64 Gbps)
La Prime B660M-A WIFI D4 incluye dos ranuras M.2 que soportan transferencias de datos hasta de 64 Gbps a través de PCIe® 4.0. Disfruta de un arranque y tiempos de carga más rápidos para el S.O. y las aplicaciones.
PCIe® 4.0 Slot
Las tarjetas madre Prime B660 están diseñadas específicamente para las CPU Intel® Core™ de 12.ª Gen. y cuentan con conectividad PCIe® 4.0 para las últimas GPU. Las velocidades de transmisión ultrarrápidas permiten montar equipos cargados de funciones que pueden manejar cargas exigentes sin esfuerzo.
Especificaciones
CPU
Intel® Socket LGA1700 para procesadores Intel® Core ™, Pentium® Gold y Celeron® de 12.ª generación
Intel® Socket LGA1700 para procesadores Intel® Core ™ , Pentium® Gold y Celeron® de 12.ª generación *
Compatible con la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0**
* Consulte www.asus.com para ver la lista de soporte de CPU.
** La compatibilidad con Intel® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.
conjunto de chips
Conjunto de chips Intel® B660
Memoria
Canales de memoria: 4DDR4 (canal doble)
Tamaño máximo de memoria: 128 GB
4 módulos DIMM, máx. 128 GB, DDR4
5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/ 3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Sin ECC, memoria sin búfer*
Arquitectura de memoria de doble canal
Admite el perfil de memoria Intel® Extreme (XMP)
OptiMem II
*La velocidad de datos de la memoria real depende de los tipos de CPU y los módulos DRAM; para obtener más información, consulte www.asus.com para ver la lista de soporte de memoria.
Gráficos
1 puerto de pantalla 1.4**
1 puerto de pantalla**
2 puertos HDMI®***
* Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.
** Soporta máx. 4K@60Hz como se especifica en DisplayPort 1.4.
***Admite 4K@60Hz como se especifica en HDMI 2.1.
Ranuras de expansión
Procesadores Intel® de 12.ª generación
1 ranura PCIe 4.0/3.0 x16
Conjunto de chips Intel® B660 *
1 x ranura PCIe 3.0 x16 (admite modo x4)
1 x ranura PCIe 3.0 x16 (admite modo x1)
*Compatible con Intel® Optane Memory H Series en la ranura PCIe conectada a PCH
Almacenamiento
Procesadores Intel® de 12.ª generación
Ranura M.2_1 (Clave M), tipo 2242/2260/2280
- Los procesadores Intel® de 12.ª generación admiten el modo PCIe 4.0 x4.
Conjunto de chips Intel® B660 **
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)*
4 puertos SATA 6Gb/s
* La tecnología Intel® Rapid Storage es compatible con SATA RAID 0/1/5/10.
** La tecnología Intel ® Rapid Storage es compatible con Intel® Optane Memory H Series en ranuras M.2 conectadas a PCH.
ethernet
1 Ethernet Intel® de 1 Gb
Inalámbrico y Bluetooth
2x2 WiFi 6 (802.11a/b/g/n/ac/ax)
Admite banda de frecuencia de 2,4/5 GHz
Bluetooth v5.2
USB
USB trasero: 6 puertos en total
2 puertos USB 3.2 Gen 2 (2 de tipo A)
4 puertos USB 2.0 (4 de tipo A)
2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
1 x conector USB 3.2 Gen 1 (compatible con USB Type-C ® )
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales
1 cabezal USB 2.0 compatible con 1 puerto USB 2.0 adicional
Audio
CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1*
- Admite: detección de jack, multitransmisión, reasignación de jack del panel frontal
- Admite reproducción de hasta 24 bits/192 kHz"
Funciones de sonido
- Blindaje de audio
- Condensadores de audio premium
- Capas de PCB de audio dedicadas
** Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.

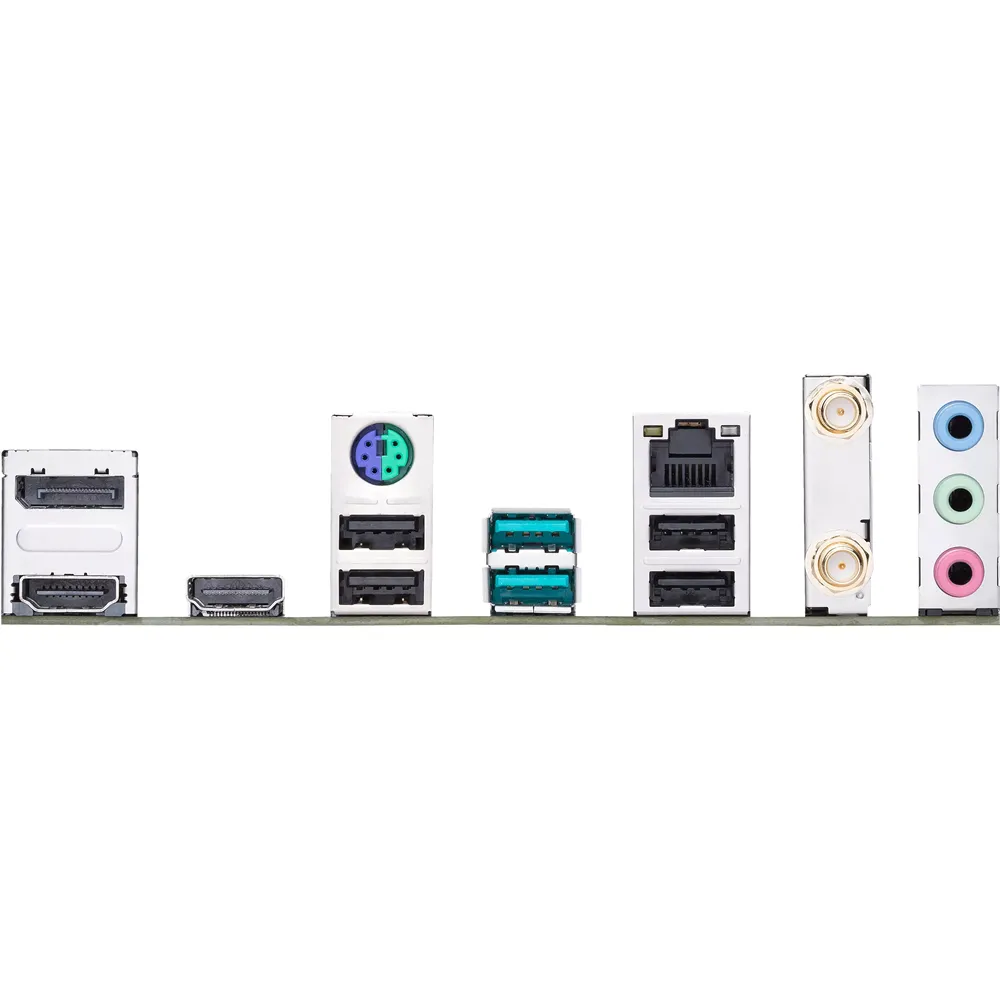

Puertos E/S traseros
2 puertos USB 3.2 Gen 2 (2 de tipo A)
4 puertos USB 2.0 (4 de tipo A)
1 puerto de visualización
2 x puertos HDMI®
1 módulo wifi.
1 puerto Ethernet Intel® de 1 Gb
3 conectores de audio
1 puerto combinado de teclado/ratón PS/2
Puertos internos
Relacionado con el ventilador y la refrigeración
1 cabezal de ventilador de CPU de 4 pines
1 cabezal de ventilador OPT de CPU de 4 pines
Cabezal de ventilador de chasis de 2 x 4 pines
Relacionado con el poder
1 conector de alimentación principal de 24 pines
1 conector de alimentación de 8 pines +12 V
Relacionado con el almacenamiento
2 x ranuras M.2 (Clave M)
4 puertos SATA 6Gb/s
USB
2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
1 conector USB 3.2 Gen 1 (compatible con USB Type-C®)
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales
1 x soporte de cabecera USB 2.0 1 puerto USB 2.0
Misceláneas
3 encabezados direccionables AURA Gen 2
1 encabezado AURA RGB
1 encabezado CMOS transparente
1 encabezado de puerto COM
1 encabezado de audio del panel frontal (AAFP)
1 cabecera LPT
1 cabezal de salida S/PDIF
1 cabezal SPI TPM (14-1 pines)
1 cabezal de panel de sistema de 20-3 pines con función de intrusión en el chasis
Funciones especiales de ASUS
ASUS 5X PROTECCIÓN III
-DIGI+ VRM
- Protección mejorada contra sobrecorriente DRAM
- Guardias ESD
- LANGuard
- Proteccion al sobrevoltaje
- SafeSlot Core+
- E/S posterior de acero inoxidable
Diseño Q de ASUS
-Q-DIMM
- Ranura Q
Solución térmica ASUS
- Disipador de calor M.2
- Diseño de disipador de calor VRM
ASUS EZ DIY
-ProCool
Sincronización de AURA
- Encabezado AURA RGB
- Cabeceras RGB Gen 2 direccionables
Software
Software exclusivo de ASUS
Caja de armería
- Creador de AURA
- Sincronización de AURA
- Fan Experto 2+
Paquete de IA 3
- Utilidad de rendimiento y ahorro de energía
TurboV EVO
EPU
Digi+ VRM
ASUS CPU-Z
Mi Asus
Software antivirus Norton (versión de prueba gratuita)
WinRAR
BIOS UEFI
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ
BIOS
Flash ROM de 128 Mb, UEFI AMI BIOS
Manejabilidad
WOL por PME, PXE
Accesorios
cabos
2 cables SATA de 6 Gb/s
Misceláneas
1 antena móvil ASUS Wi-Fi
1 protector de E/S.
1 paquete de goma M.2.
1 paquete de tornillos M.2 SSD
Medios de instalación
1 DVD de soporte
Documentación
1 manual de usuario.
Sistema operativo compatible
Windows® 11 de 64 bits
Windows® 10 de 64 bits
Factor de forma
microATX
24,4 cm x 24,4 cm
