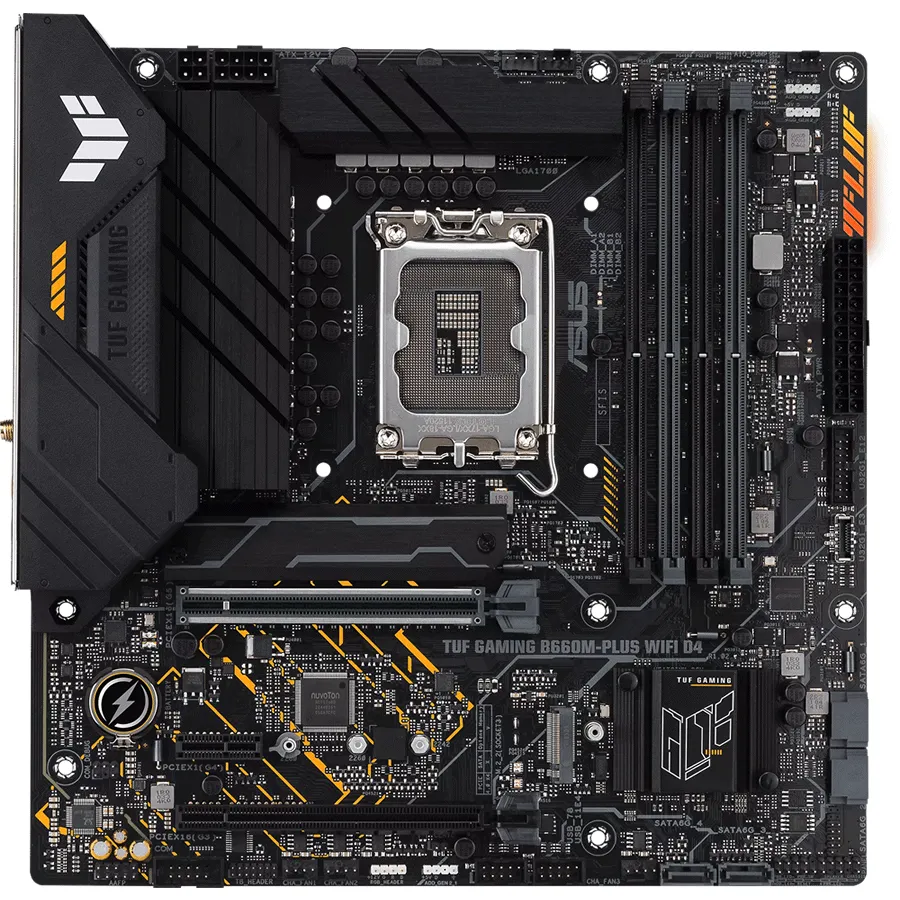

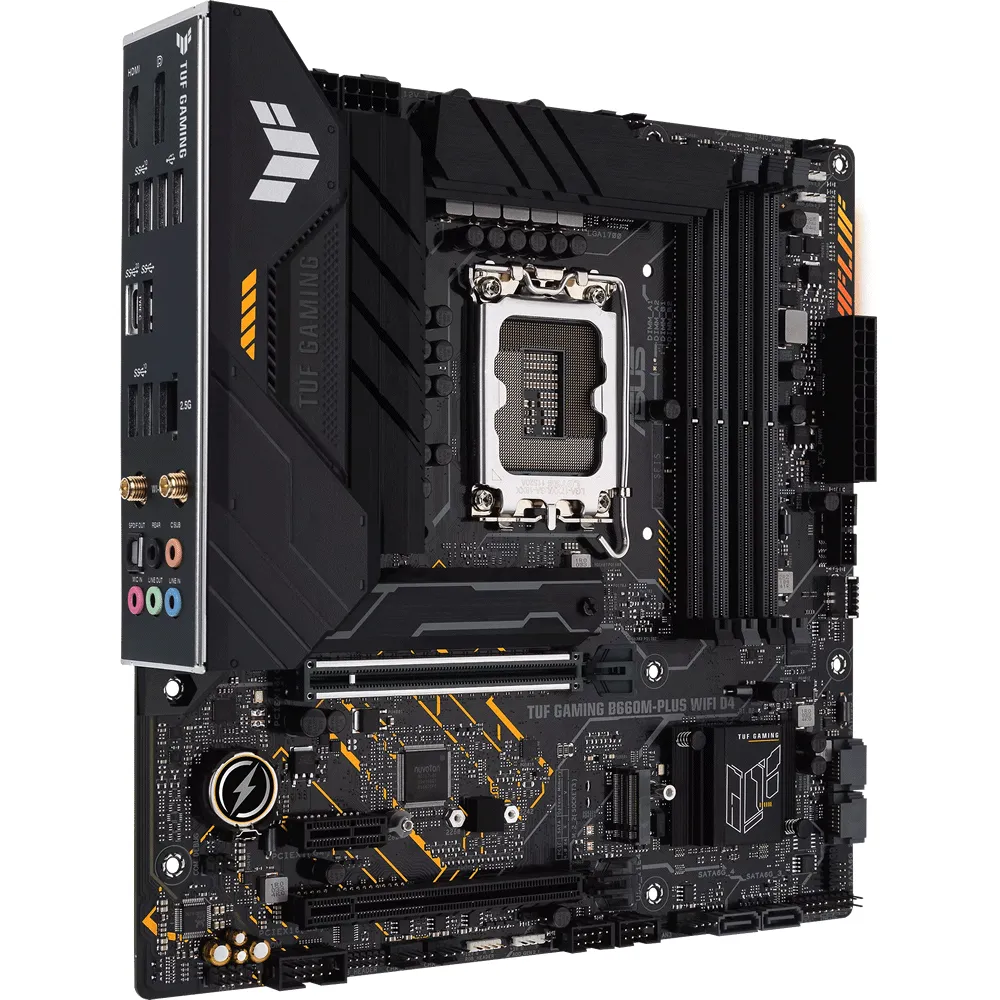

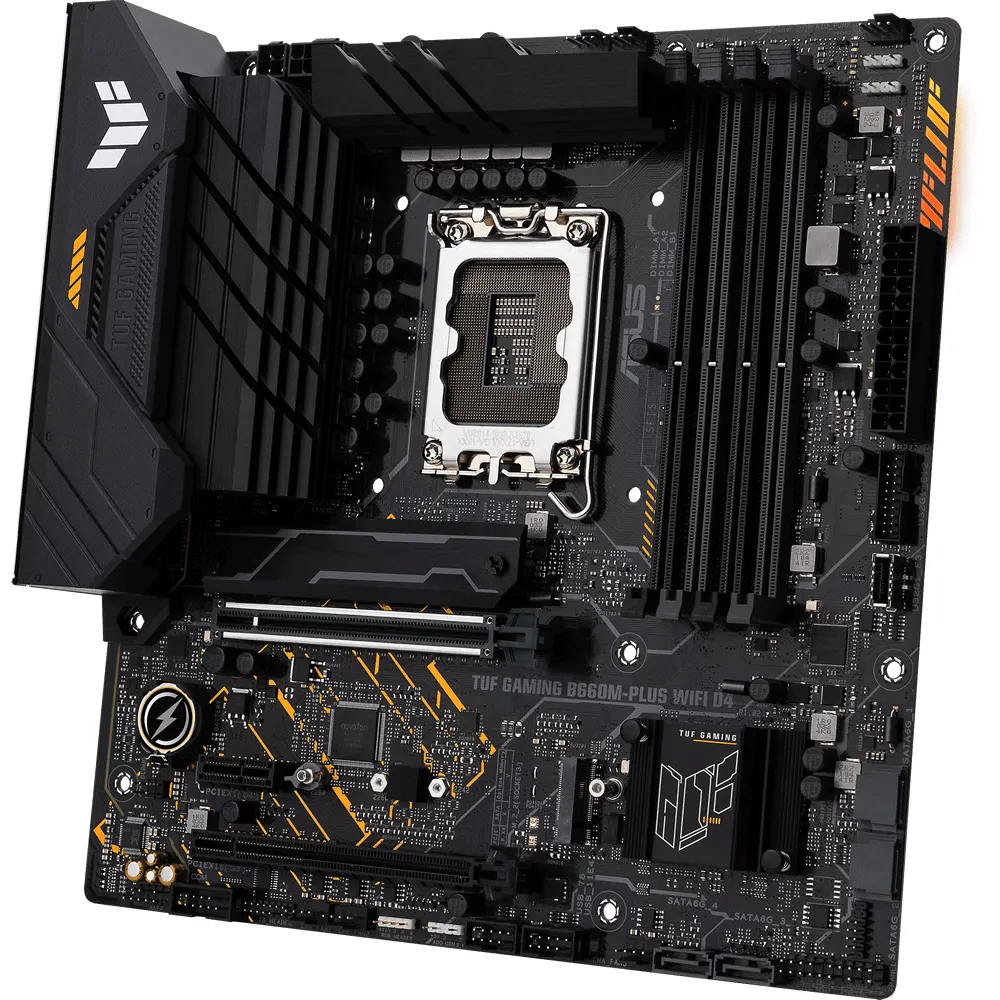

ASUS TUF GAMING B660M-PLUS WIFI D4, Intel® B660 Chipset, 4*DDR4, PCIe 5.0, M.2, SATA, 2.5Gb Ethernet, Wi-Fi 6, Bluetooth v5.2, 7.1 Surround Sound, USB 3.2, DisplayPort, HDMI, Optical S/PDIF out, microATX.
Tarjeta madre Intel® B660 (LGA 1700) mATX, 10 + 1 fases de poder DrMOS, compatibilidad con PCIe 5.0, DDR4 5333 (OC), dos puertos M.2 PCIe 4.0 con disipador de calor flexible, Intel® Wi-Fi 6, Realtek 2.5Gb Ethernet, USB 3.2 Gen 2x2 Type-C® posterior, USB 3.2 Gen 1 Type-C® frontal, Aura Sync, Two-way AI Noise Cancelation
Socket Intel® LGA 1700: Listo para procesadores Intel® de 12a Gen.
Solución de potencia mejorada: 10 + 1 fases de poder DrMOS, PCB de seis capas, sockets 8 + 4 ProCool, componentes TUF de grado militar y Digi + VRM para una máxima durabilidad.
Refrigeración completa: Disipador de calor VRM ampliado, Stack Cool 3+, disipadores de calor M.2, disipador de calor PCH, puertos de ventilador híbridos y utilidad Fan Xpert 4.
Última conectividad: Puerto PCIe 5.0, puertos M.2 PCIe 4.0, USB 3.2 Gen 2x2 Type-C® trasero, USB 3.2 Gen 2 Type-C®para panel frontal y Thunderbolt 4™.
Diseñado para juegos en línea: Intel® WiFi 6, Realtek Ethernet de 2.5 Gb y TUF LANGuard.
Two-way AI Noise-Cancelation: Reduce el ruido de fondo del micrófono y la salida de audio para una comunicación nítida en juegos o videoconferencias.
Durable, estable y fiable.
La ASUS TUF GAMING B660M-PLUS WIFI D4 toma los elementos esenciales de la nueva plataforma de Intel y los combina con funciones específicas de gaming y una durabilidad comprobada. Equipada con componentes de grado militar, soluciones de alimentación mejoradas y opciones de refrigeración completas, esta tarjeta madre ofrece un sólido rendimiento gaming y una estabilidad inquebrantable. Estéticamente, la TUF GAMING B660M-PLUS WIFI D4 luce el nuevo logotipo de TUF Gaming y elementos geométricos que reflejan la fiabilidad y estabilidad que definen la serie TUF Gaming.
Rendimiento sólido
Dotada de un nuevo diseño de suministro energético y completas opciones de refrigeración para los procesadores Intel® Core™de 12.ª Gen., la serie TUF Gaming B660M es la plataforma perfecta para montar tu próxima estación de gaming con un gran número de núcleos.
DrMOS
El VRM con 10+1 fases de poder Dr. MOS combina MOSFETS de perfil bajo/alto y controladores en un paquete capaz de entregar la potencia y eficiencia que necesita la 12.ª Gen. de procesadores Intel Core.
DIY sencillo
Las tarjetas madre TUF GAMING está diseñadas para que las puedas configurar como quieras, aunque no tengas experiencia previa. El ecosistema TUF GAMING Alliance facilita mucho el proceso de selección de componentes. Armoury Crate proporciona información de Fan Xpert 2+ y del hardware al tiempo que permite controlar la cancelación de ruido bidireccional con IA, la iluminación RGB y los periféricos. Las tarjetas madre TUF Gaming te permiten crear el equipo de gaming de tus sueños sin complicarte la vida.
Monta tu equipo con confianza
TUF Gaming Alliance es una colaboración entre ASUS y socios de confianza que nació con la voluntad de crear un ecosistema que garantizara la compatibilidad con una gran variedad de chasis, fuentes de alimentación, kits de memoria, coolers CPU y mucho más. Continuamos ampliando el número de socios para enriquecer todavía más la oferta de TUF Gaming Alliance. Más información
Gaming inmersivo
Las tarjetas madre TUF GAMING B660M incluyen una larga lista de características diseñada para mejorar tu experiencia de juego, como redes ultrarrápidas, un sonido impecable que ayuda a localizar a los enemigos en los juegos FPS y una iluminación RGB integrada que se sincroniza con los accesorios conectados y te ayuda a crear atmósferas personalizadas.
Intel® WiFi 6
El módulo Intel® Wi-Fi 6 es compatible con el estándar 802.11ax y soporta un ancho de banda teórico máximo de 2,4 Gbps. Y lo que es todavía más importante para usuarios avanzados, está optimizado para ser más eficiente en redes saturadas de tráfico. Empareja tu tarjeta madre con los routers ASUS Wi-Fi 6 para aprovechar todo el rendimiento potencial de Wi-Fi 6. Más información.
Especificaciones
CPU
Intel® Socket LGA1700 para procesadores Intel® Core ™, Pentium® Gold y Celeron® de 12.ª generación
Intel® Socket LGA1700 para procesadores Intel® Core™, Pentium® Gold y Celeron® de 12.ª generación*
Compatible con la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0**
* Consulte www.asus.com para ver la lista de soporte de CPU.
** La compatibilidad con Intel® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.
conjunto de chips
Conjunto de chips Intel® B660
Memoria
Canales de memoria: 4DDR4 (canal doble)
Tamaño máximo de memoria: 128 GB
4 módulos DIMM, máx. 128 GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3866(OC)/3733( OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Sin ECC, memoria sin búfer*
Arquitectura de memoria de doble canal
Admite el perfil de memoria Intel® Extreme (XMP)
OptiMem II
*La velocidad de datos de la memoria real depende de los tipos de CPU y los módulos DRAM; para obtener más información, consulte www.asus.com para ver la lista de soporte de memoria.
Gráficos
1 puerto DisplayPort 1.4**
1 puerto HDMI®***
1 puerto de pantalla**
1 puerto HDMI®***
*Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.
** Soporta máx. 4K@60Hz como se especifica en DisplayPort 1.4.
***Admite 4K@60Hz como se especifica en HDMI 2.1.
**** La compatibilidad con la resolución VGA depende de la resolución de los procesadores.
Ranuras de expansión
Procesadores Intel® de 12.ª generación
1 ranura PCIe 5.0 x16
Conjunto de chips Intel® B660 *
1 x ranura PCIe 3.0 x16 (admite modo x4)
1 ranura PCIe 4.0 x1
* Admite Intel ® Optane Memory H Series en la ranura PCIe conectada a PCH.
Almacenamiento
Total admite 2 ranuras M.2 y 4 puertos SATA de 6 Gb/s*
Procesadores Intel® de 12.ª generación
Ranura M.2_1 (Clave M), tipo 2242/2260/2280
- Los procesadores Intel® de 12.ª generación admiten el modo PCIe 4.0 x4.
Conjunto de chips Intel® B660 **
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)
4 puertos SATA 6Gb/s
* La tecnología Intel® Rapid Storage es compatible con SATA RAID 0/1/5/10.
** La tecnología Intel ® Rapid Storage es compatible con Intel ® Optane Memory H Series en ranuras M.2 conectadas a PCH.
ethernet
Realtek RTL8125B 2.5Gb Ethernet
TUF LANGuard
1 Ethernet Realtek de 2,5 Gb
TUF LANGuard
Inalámbrico y Bluetooth
Intel® WiFi 6
2x2 WiFi 6 (802.11a/b/g/n/ac/ax)
Admite banda de frecuencia de 2,4/5 GHz
Bluetooth v5.2*
*La función Bluetooth v5.2 estará lista en Windows 11 o posterior.
USB
USB trasero: Puerto USB trasero (Total 8)
USB trasero (total 8 puertos)
1 puerto USB 3.2 Gen 2x2 (1 USB Type-C®)
4 puertos USB 3.2 Gen 2 (4 de tipo A)
1 puerto USB 3.2 Gen 1 (1 tipo A)
2 puertos USB 2.0 (2 de tipo A)
USB frontal: 7 puertos en total
USB frontal (7 puertos en total)
1 conector USB 3.2 Gen 1 (compatible con USB Type-C®)
1 cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales
Audio
CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1
- Admite: detección de jack, multitransmisión, reasignación de jack del panel frontal
- Admite reproducción de hasta 24 bits/192 kHz
- Funciones de audio
- Blindaje de audio
- El prerregulador de energía reduce el ruido de entrada de energía para garantizar un rendimiento constante
- Puerto de salida S/PDIF óptico trasero
- Condensadores de audio premium
- Capas de PCB de audio dedicadas

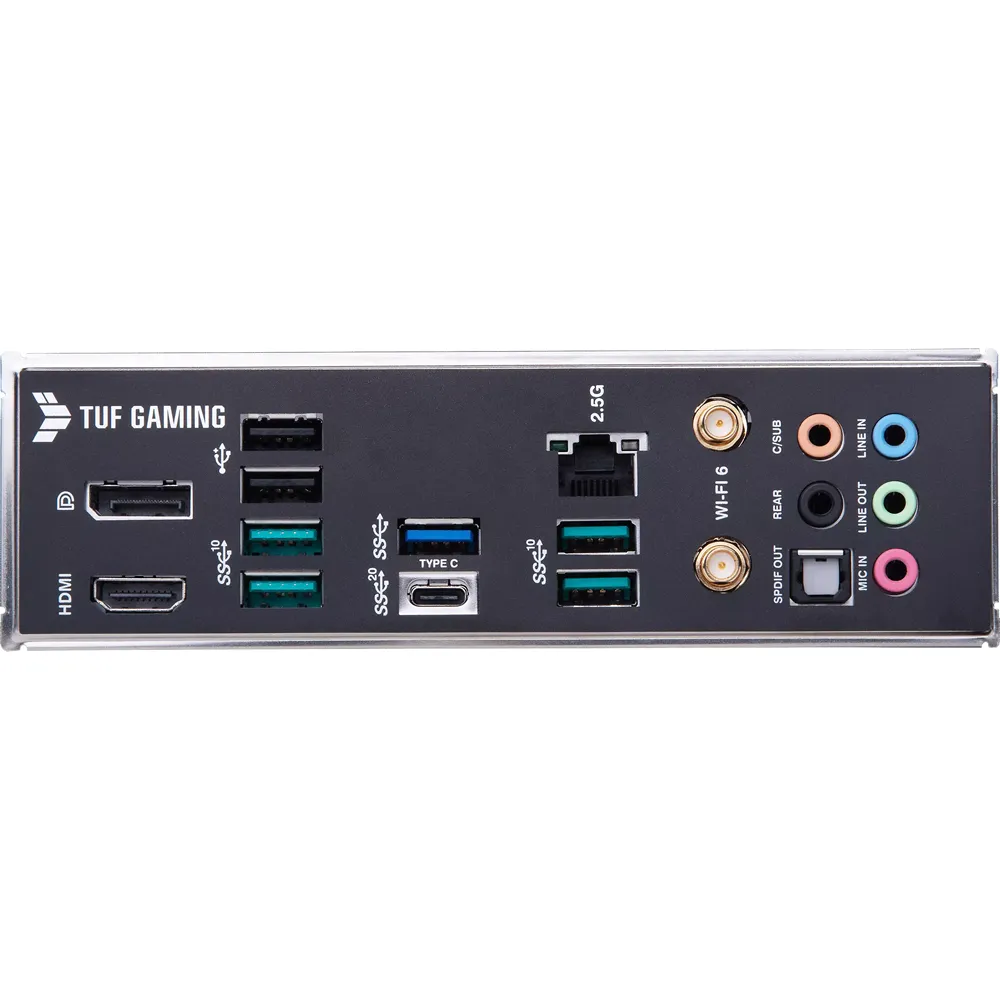

Puertos E/S traseros
1 puerto USB 3.2 Gen 2x2 (1 USB Type-C®)
4 puertos USB 3.2 Gen 2 (4 de tipo A)
1 puerto USB 3.2 Gen 1 (1 tipo A)
2 puertos USB 2.0 (2 de tipo A)
1 puerto de visualización
1 puerto HDMI®
1 módulo wifi.
1 puerto Ethernet Realtek de 2,5 Gb
5 conectores de audio
1 puerto de salida S/PDIF óptico
Puertos internos
1 encabezado Thunderbolt 4
Relacionado con el ventilador y la refrigeración
1 cabezal de ventilador de CPU de 4 pines
1 cabezal de ventilador OPT de CPU de 4 pines
1 cabezal de bomba AIO de 4 pines
Cabezales de ventilador de chasis de 3 x 4 pines
Relacionado con el poder
1 conector de alimentación principal de 24 pines
1 conector de alimentación de 8 pines +12 V
1 conector de alimentación de 4 pines +12 V
Relacionado con el almacenamiento
2 x ranuras M.2 (Clave M)
4 puertos SATA 6Gb/s
USB
1 x conector USB 3.2 Gen 1 (compatible con USB Type-C ® )
1 cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales
Misceláneas
3 encabezados direccionables Gen 2
1 encabezado AURA RGB
1 encabezado CMOS transparente
1 encabezado de puerto COM
1 encabezado de audio del panel frontal (AAFP)
1 cabezal de panel de sistema de 20-3 pines con función de intrusión en el chasis
1 cabezal Thunderbolt™
Funciones especiales de ASUS
PROTECCIÓN ASUS TUF
- DIGI+ VRM (- Diseño de potencia digital con DrMOS)
- Protección mejorada contra sobrecorriente DRAM
- Guardias ESD
- TUF LANGuard
- Proteccion al sobrevoltaje
- Ranura segura
- E/S posterior de acero inoxidable
Diseño Q de ASUS
- Cierre Q M.2
-Q-DIMM
- Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Dispositivo de arranque [amarillo verde])
- Ranura Q
Solución térmica ASUS
- Disipador de calor flexible M.2
- Diseño de disipador de calor VRM
ASUS EZ DIY
- Protector de palanca de zócalo de CPU
-ProCool
- Escudo de E/S premontado
- DIMM seguro
Sincronización de AURA
- Encabezado AURA RGB
- Encabezados direccionables Gen 2
Software
Software exclusivo de ASUS
Caja de armería
- Creador de AURA
- Sincronización de AURA
- Fan Experto 2+
- Cancelación de ruido AI bidireccional
Paquete de IA 3
- Utilidad de rendimiento y ahorro de energía
TurboV EVO
EPU
VRM DIGI+
TUF GAMING CPU-Z
Procesamiento de audio DTS
Mi ASUS
Software antivirus Norton (versión de prueba gratuita)
WinRAR
BIOS UEFI
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ
BIOS
Flash ROM de 128 Mb, UEFI AMI BIOS
Manejabilidad
WOL por PME, PXE
Accesorios
cabos
2 cables SATA de 6 Gb/s
Misceláneas

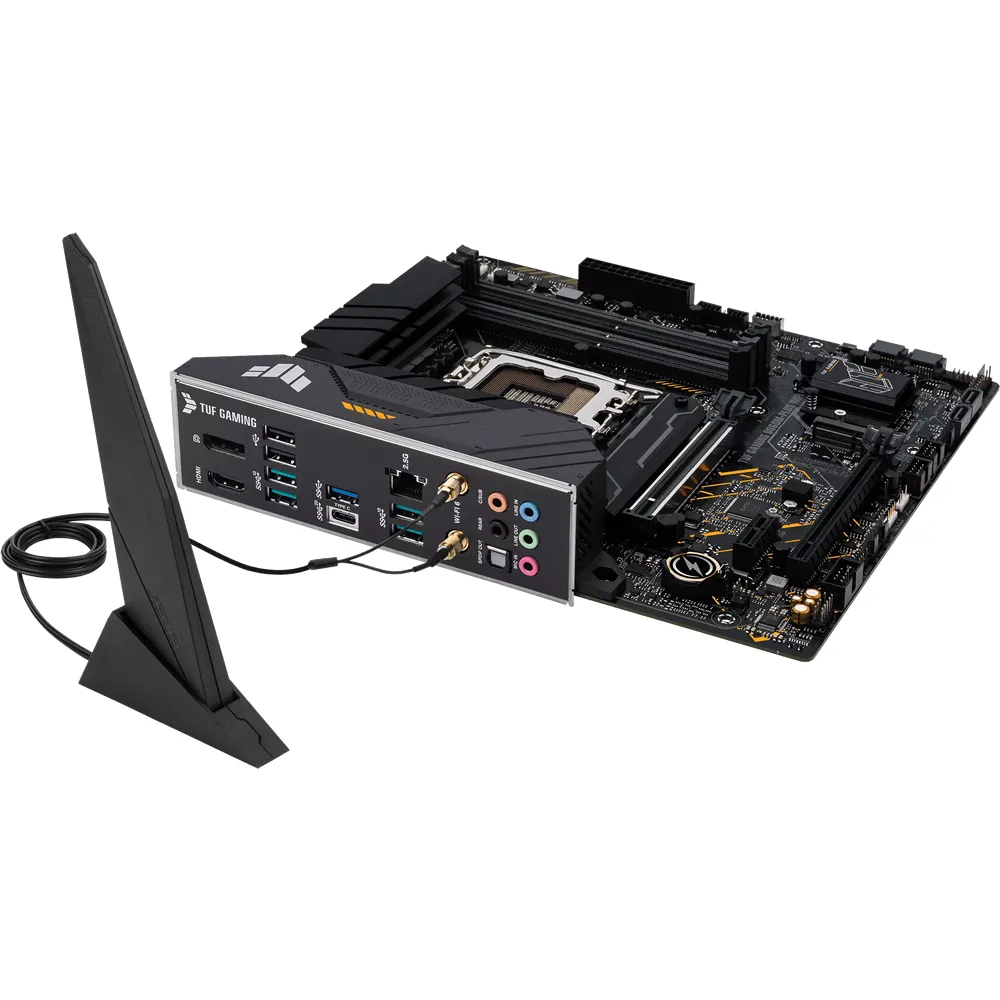

1 antena móvil ASUS Wi-Fi
1 paquete de goma M.2.
1 paquete de tornillos M.2 SSD
1 pegatina para juegos TUF
Medios de instalación
1 DVD de soporte
Documentación
1 tarjeta de certificación TUF
1 guía de usuario.
Sistema operativo compatible
Windows® 11 de 64 bits
Windows® 10 de 64 bits
Factor de forma
microATX
24,4 cm x 24,4 cm
