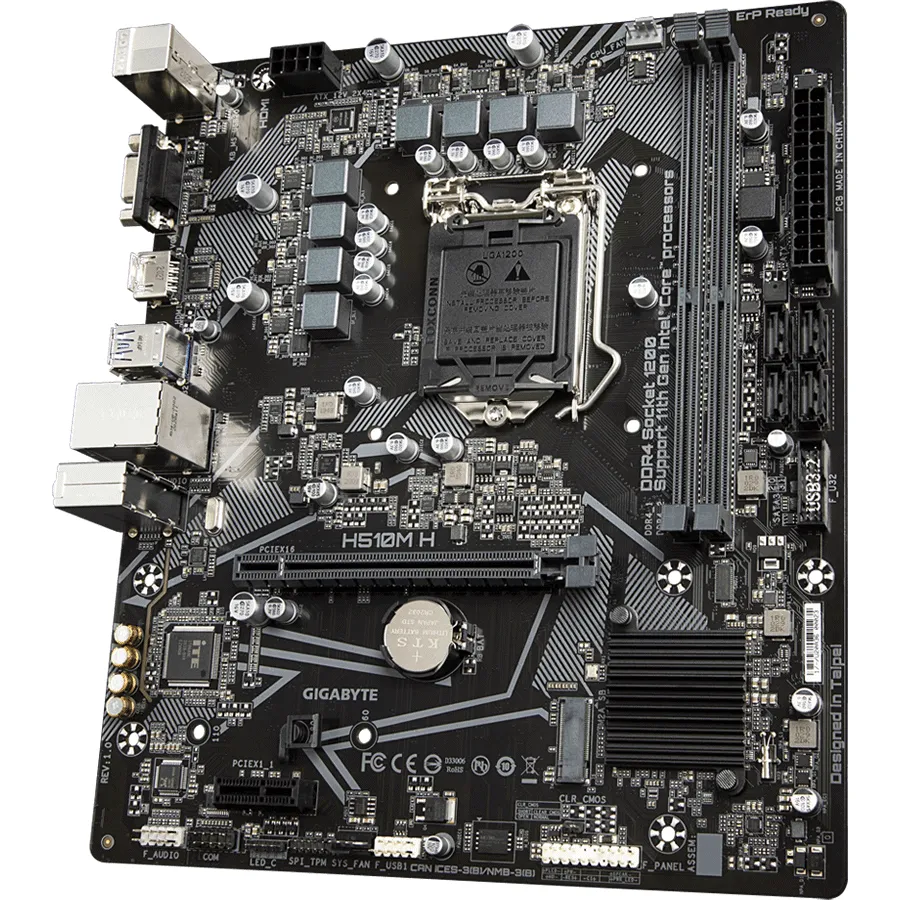

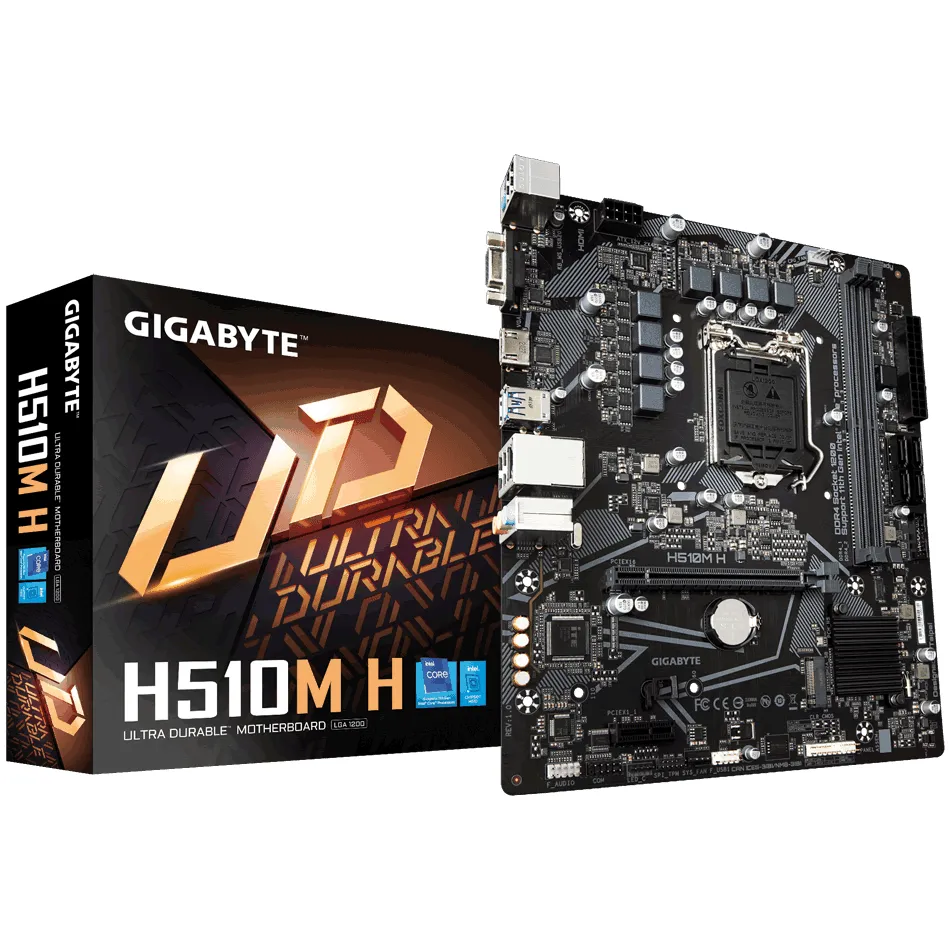

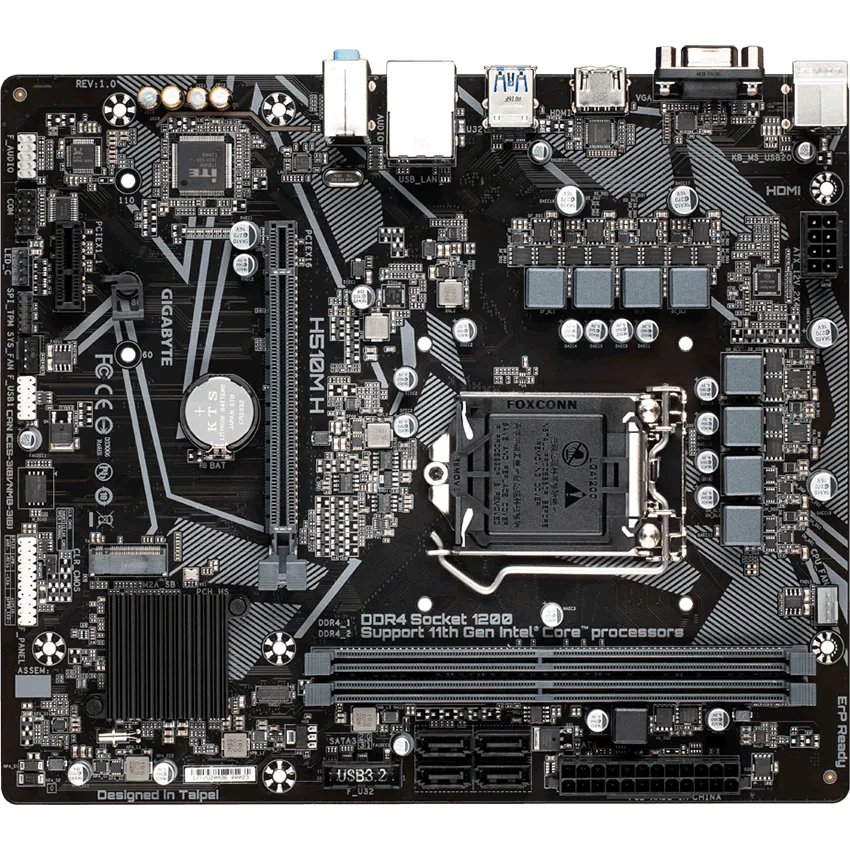

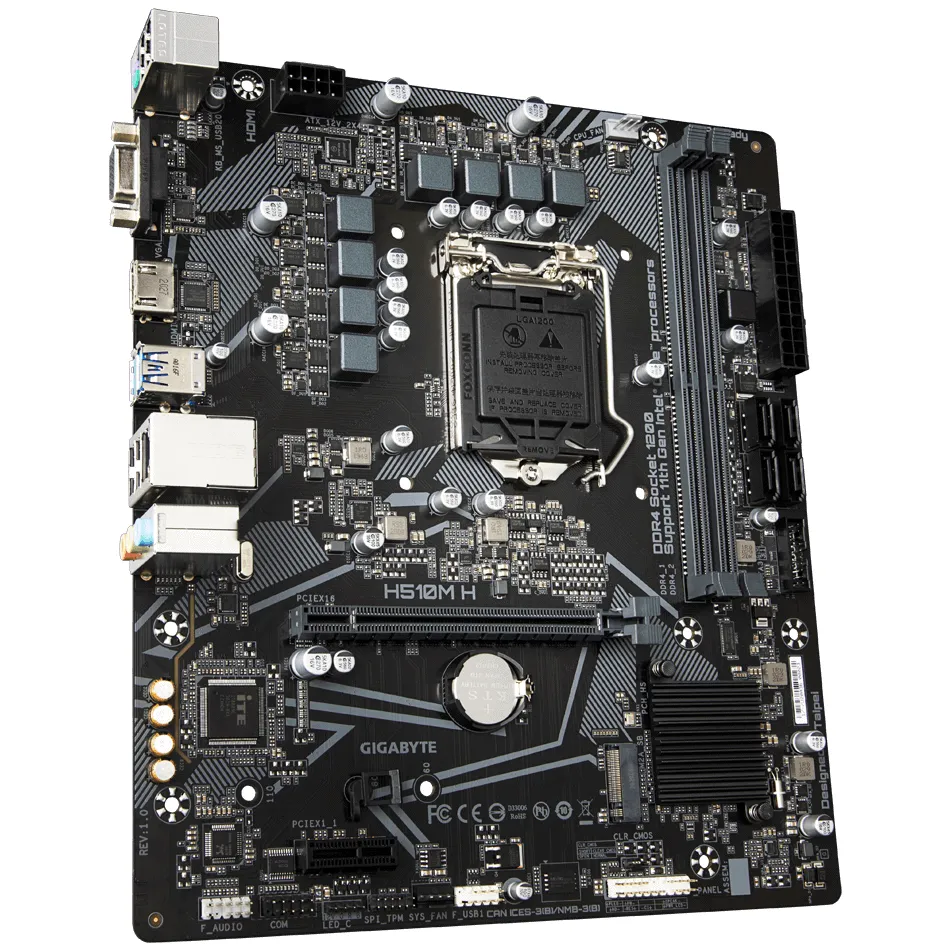

GIGABYTE H510M H, Tarjeta Madre Intel ® H510 Express, 2*DDR4, Audio 7.1CH, PCI Express x16, M.2, SATA, USB 3.2, D-Sub, HDMI, Micro ATX.

Intel® H510M placa madre Ultra Durable con 6 + 2 fases VRM digital, PCIe 4.0 * Diseño, Realtek 8118 LAN Gaming, Anti-Azufre Resistencia, ventilador inteligente 6

Admite procesadores Intel® Core™ Series de 11.a y 10.a generación
DDR4 sin búfer no ECC de doble canal, 2 DIMM
M.2 ultrarrápido con interfaz PCIe Gen3 X4 y SATA
LAN para juegos 8118 exclusiva de GIGABYTE con gestión de ancho de banda
Condensadores de audio de alta calidad y ruido de audio
Smart Fan 6 cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
Centro de aplicaciones de GIGABYTE, uso simple y fácil
Diseño de resistencias anti-azufre

Especificaciones

CPU

Paquete LGA1200:
Procesadores Intel® Core™ i9 de 11.a generación / Procesadores Intel® Core ™ i7 / Procesadores Intel® Core ™ i5
10ª generación Intel ® Core™ i9 procesadores / Intel ® Core ™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ® procesadores *
* limitada a los transformadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.
La caché L3 varía con la CPU
(Consulte la "Lista de compatibilidad de CPU" para obtener más información).

Chipset

Conjunto de chips Intel ® H510 Express

Memoria

Procesadores Intel® Core™ i9 / i7 / i5 de 11.a generación : compatibilidad con módulos de memoria DDR4 3200/3000/2933/2666/2400/2133 MHz
Procesadores Intel® Core™ i9 / i7 de décima generación : compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
Intel décima generación® Core™ i5 / i3 / Pentium ® / Celeron ® procesadores: Soporte para módulos de memoria DDR4 2666/2400/2133 MHz
2 x zócalos DDR4 DIMM que admiten hasta 64 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte la "Lista de soporte de memoria" para obtener más información).

Gráficos integrados

Procesador de gráficos integrado: compatibilidad con gráficos HD Intel® :
1 x puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60 Hz
1 x puerto HDMI, que admite una resolución máxima de 4096x2160 a 30 Hz
* Soporte para la versión HDMI 1.4 y HDCP 2.3.
(Las especificaciones de gráficos pueden variar según el soporte de la CPU).

Audio

Realtek® CODEC de audio
Audio de alta definición
2/4 / 5.1 / 7.1 canales
* Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo> Dispositivo de reproducción para cambiar la configuración predeterminada. Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.

LAN

Chip LAN Realtek® GbE (1 Gbit / 100 Mbit)

Ranuras de expansión

1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(La ranura PCIEX16 cumple con el estándar PCI Express 4.0.) *
* Compatible únicamente con procesadores de 11.ª generación.
1 x ranura PCI Express x1 (PCIEX1_1)
(La ranura PCIEX1 cumple con el estándar PCI Express 3.0).

Interfaz de almacenamiento

Conjunto de chips:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 SATA y compatibilidad con SSD PCIe 3.0 x4 / x2)
4 x conectores SATA 6Gb / s
* Consulte "1-7 Conectores internos" para conocer los avisos de instalación de los conectores M.2 y SATA.

USB

Conjunto de chips:
4 puertos USB 3.2 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
6 puertos USB 2.0 / 1.1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)

Conectores de E / S internos

1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 x cabezal de ventilador de CPU
1 x cabezal de ventilador del sistema
1 x encabezado de tira de LED RGB
1 x conector M.2 Socket 3
4 x conectores SATA 6Gb / s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado USB 3.2 Gen 1
1 x encabezado USB 2.0 / 1.1
1 x encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x encabezado de puerto serie
1 x puente CMOS transparente
* Todos los cabezales de ventilador están sujetos a compatibilidad con AIO_Pump, Pump y ventilador de alto rendimiento con la capacidad de entregar hasta 2A / 12V @ 24W.

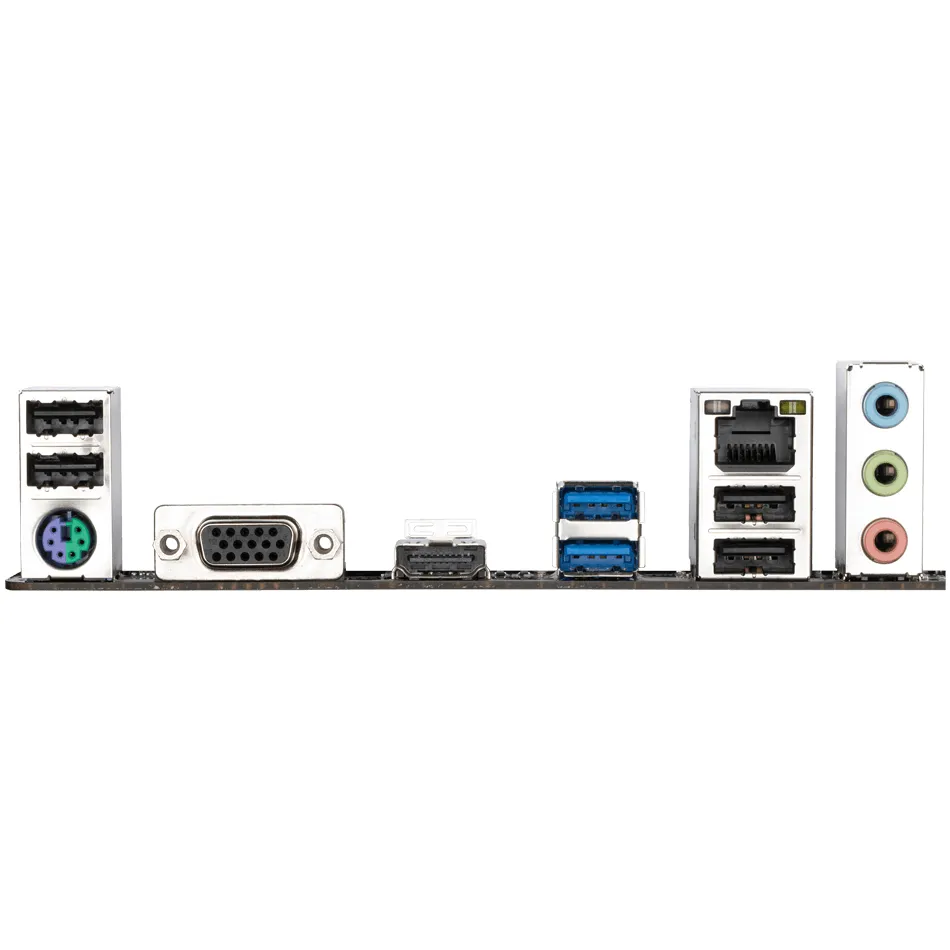

Conectores del panel trasero

1 x puerto de teclado / mouse PS / 2
1 x puerto D-Sub
1 x puerto HDMI
2 puertos USB 3.2 Gen 1
4 x puertos USB 2.0 / 1.1
1 x puerto RJ-45
3 x conectores de audio

Controlador de E / S

Chip controlador de E / S iTE ®

Monitoreo de H / W

Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.

BIOS

1 flash de 256 Mbit
Uso de BIOS UEFI de AMI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características unicas

Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON / OFF Charge
Smart Backup
System Information Viewer
Soporte para Q-Flash
Soporte para Xpress Install

Software incluido

Norton ® Internet Security (versión OEM)
Utilidad de control de ancho de banda LAN para juegos Realtek ® 8118

Sistema operativo

Soporte para Windows 10 de 64 bits

Factor de forma

Factor de forma Micro ATX; 24,4 cm x 21,0 cm

* Todos los materiales proporcionados en este documento son solo para referencia. GIGABYTE se reserva el derecho de modificar o revisar el contenido en cualquier momento sin previo aviso.
* El rendimiento anunciado se basa en los valores teóricos máximos de la interfaz de los respectivos proveedores u organizaciones de Chipset que definieron la especificación de la interfaz. El desempeño real puede variar según la configuración del sistema.
* Todas las marcas comerciales y logotipos son propiedad de sus respectivos propietarios.
* Debido a la arquitectura de PC estándar, se reserva una cierta cantidad de memoria para el uso del sistema y, por lo tanto, el tamaño real de la memoria es menor que la cantidad indicada.
