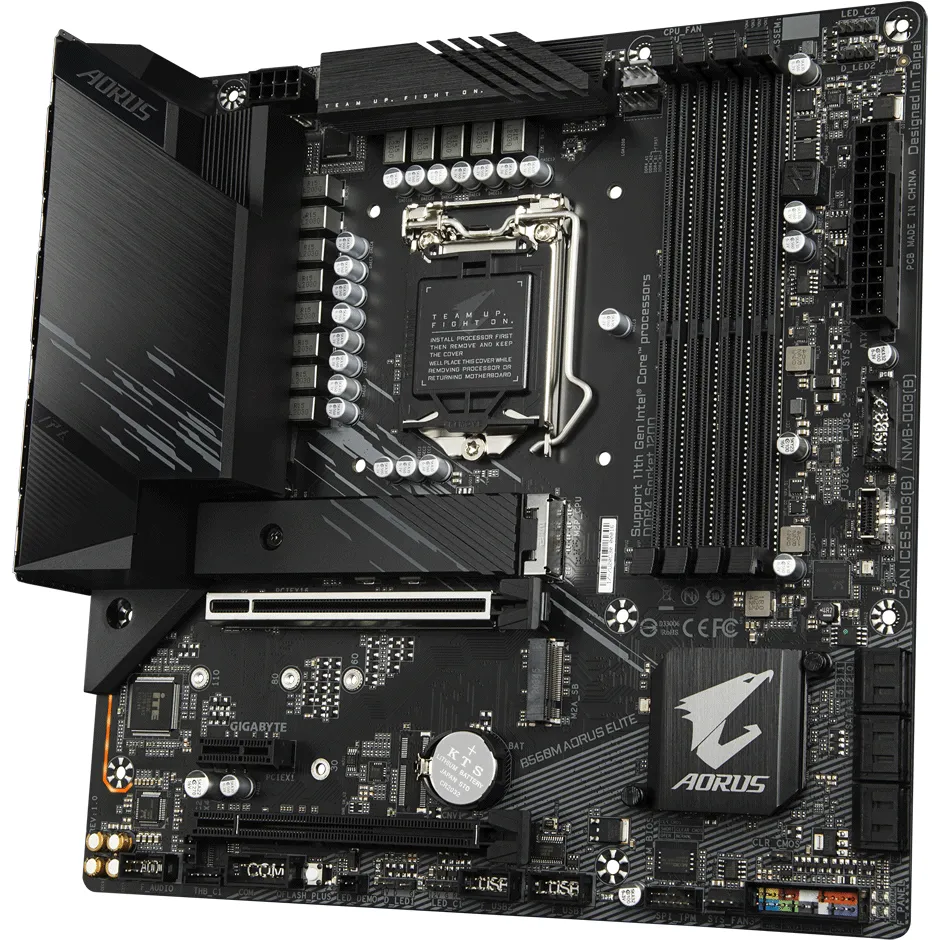

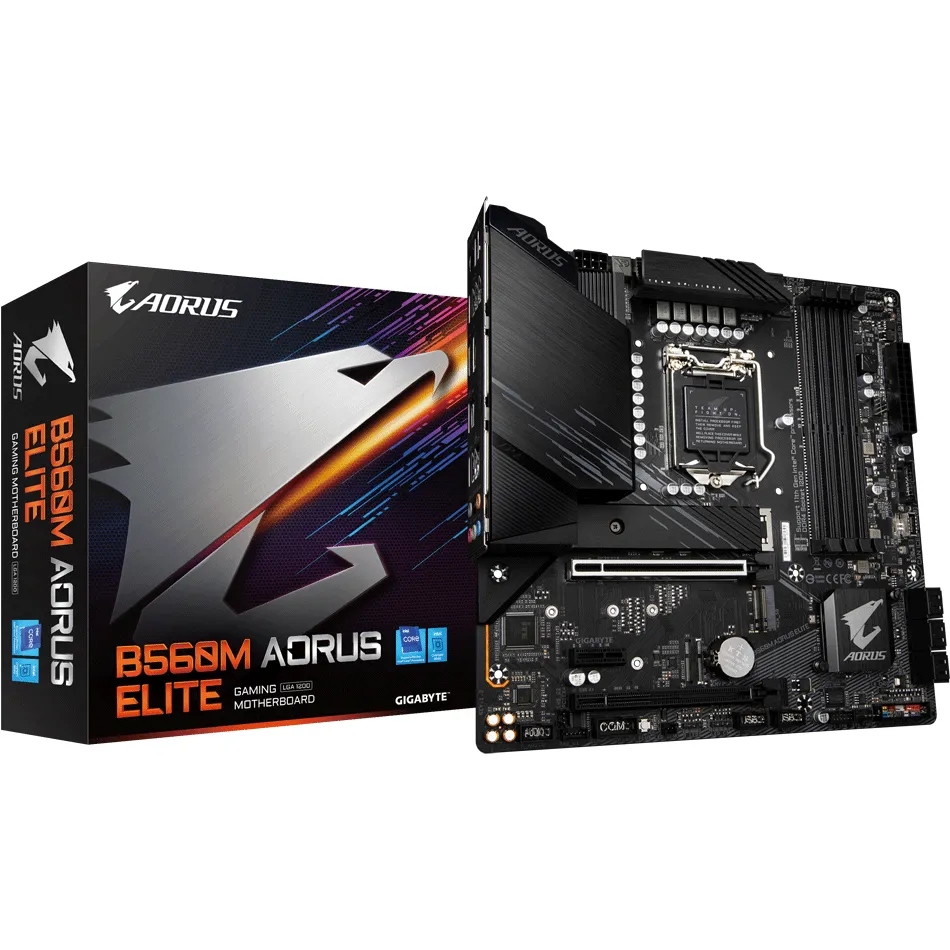

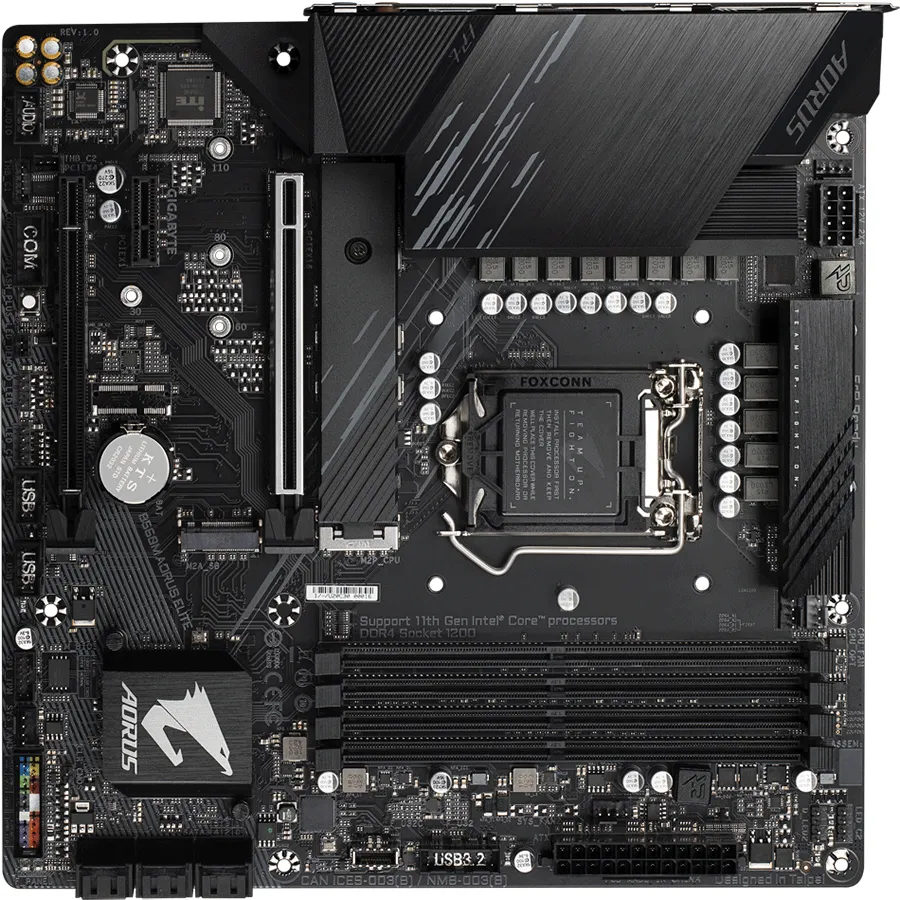

GIGABYTE B560M AORUS ELITE, Tarjeta Madre, Intel® B560 Express, 4*DDR4, Audio 7.1 canales, LAN Realtek® de 2,5 GbE, PCI Express x16, M.2, SATA, USB Type- C, USB 3.2, HDMI, micro ATX.
Características
Admite procesadores Intel® Core™ Series de 11.a y 10.a generación
DDR4 sin búfer no ECC de doble canal, 4 DIMM
VRM digital directo de 12 + 1 fases con MOSFET de bajo RDS (activado)
Enrutamiento de memoria blindado para un mejor overclocking de memoria
Diseño térmico totalmente cubierto con disipadores de calor MOSFET de alta cobertura
LAN rápida de 2.5 GbE con administración de ancho de banda
Dual Ultra-Fast NVMe PCIe 4.0 * / 3.0 x4 M.2 con protección térmica
USB 3.2 Gen2 Type-C® trasero y USB3.2 Gen1 Type-C® frontal para conectar dispositivos
IO Shield preinstalado para una instalación fácil y rápida
RGB FUSION 2.0 con diseño de espectáculo de luces LED direccionables multizona, compatible con LED direccionables y Tiras de LED RGB
Smart Fan 6 cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
Q-Flash Plus actualiza el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica
Especificaciones
CPU
Paquete LGA1200:
Procesadores Intel ® Core™ i9 de 11.ª generación / Procesadores Intel ® Core™ i7 / Procesadores Intel ® Core™ i5
Procesadores Intel ® Core™ i9 de décima generación / Procesadores Intel ® Core™ i7 / Procesadores Intel ® Core™ i5 / Procesadores Intel ® Core™ i3 / Procesadores Intel ® Pentium ® / Procesadores Intel ® Celeron ® *
* Limitado a procesadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.
La caché L3 varía con la CPU
(Consulte la "Lista de soporte de CPU" para obtener más información).
Conjunto de chips
Conjunto de chips Intel® B560 Express
Memoria
Procesadores Intel® Core™ i9/i7/i5 de 11.ª generación :
Compatibilidad con DDR4 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz módulos de memoria
Procesadores Intel ® Core™ i9/i7 de 10.ª generación :
Compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
Procesadores Intel ® Core™ i5/i3 /Pentium ® /Celeron ® de 10.ª generación :
Compatibilidad con módulos de memoria DDR4 2666/2400/2133 MHz
4 zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Consulte la "Lista de soporte de memoria" para obtener más información).
Gráficos Integrados
Procesador de gráficos integrado: compatibilidad con gráficos Intel ® HD:
1 puerto HDMI, compatible con una resolución máxima de 4096x2160 a 30 Hz
* Compatible con la versión HDMI 1.4 y HDCP 2.3.
1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
* Compatibilidad con la versión DisplayPort 1.2, HDCP 2.3
(Las especificaciones gráficas pueden variar según el soporte de la CPU).
Audio
Códec de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
LAN
Chip LAN Realtek® de 2,5 GbE (2,5 Gbit/1 Gbit/100 Mbit)
Puertos de Expansion
1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(La ranura PCIEX16 cumple con el estándar PCI Express 4.0).*
*Solo compatible con procesadores de 11.ª generación.
1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
1 ranura PCI Express x1
(las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0).
Tecnología Multi-Gráficos
Compatibilidad con las tecnologías AMD Quad-GPU CrossFire™ y 2-Way AMD CrossFire™
Interfaz de almacenamiento
CPU:
1 x conector M.2 (Socket 3, clave M, compatible con SSD tipo 2260/2280 PCIe 4.0 x4/x2) (M2P_CPU)*
* Compatible solo con procesadores de 11.ª generación.
Conjunto de chips:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 SATA y compatible con SSD PCIe 3.0 x4/x2) (M2A_SB)
6 conectores SATA de 6 Gb/s
* Consulte "Conectores internos 1-7" para ver los avisos de instalación de los conectores M.2 y SATA.
Preparado para memoria Intel® Optane ™
USB
Conjunto de chips:
1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen2
1 puerto USB 3.2 Gen2 tipo A (rojo) en el panel posterior
3 puertos USB 3.2 Gen1 (2 puertos en el panel posterior, 1 puerto disponible a través del cabezal USB interno)
2 puertos USB 2.0/1.1 en el panel posterior
Conjunto de chips + concentrador USB 3.2 Gen 1:
1 x puerto USB Type-C ® compatible con USB 3.2 Gen1, disponible a través del cabezal USB interno
2 x puertos USB 3.2 Gen1 disponibles a través del cabezal USB interno
Conjunto de chips + 2 concentradores USB 2.0:
8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)
Conectores Internos de E/S
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 cabezal de ventilador de CPU.
1 cabezal de ventilador de CPU de refrigeración por agua
3 cabezales de ventilador del sistema
2 cabezales de tira de LED direccionables
2 encabezados de tira de LED RGB
6 conectores SATA 6Gb/s
2 conectores M.2 Socket 3
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 cabezal USB Type- C® , compatible con USB 3.2 Gen 1
1 cabezal USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
2 conectores de tarjeta adicionales Thunderbolt™
1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 encabezado de puerto serie
1 puente CMOS transparente
1 botón Q-Flash Plus
*Todos los cabezales de ventiladores son compatibles con AIO_Pump, Pump y ventiladores de alto rendimiento con la capacidad de entregar hasta 2A/12V a 24W.

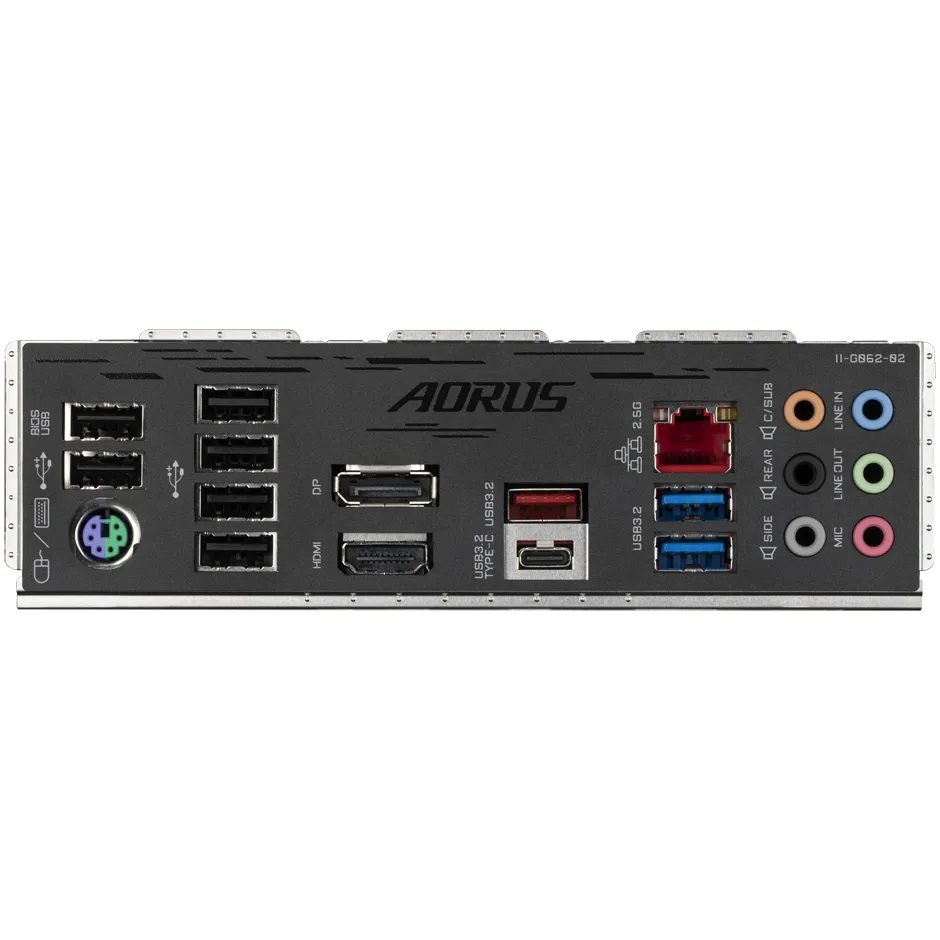

Conectores del Panel Trasero
1 puerto para teclado/ratón PS/2
1 x puerto USB Type- C® , compatible con USB 3.2 Gen2
1 puerto USB 3.2 Gen2 tipo A (rojo)
2 puertos USB 3.2 Gen1
6 puertos USB 2.0/1.1
1 puerto de visualización
1 puerto HDMI
1 puerto RJ-45
6 conectores de audio
Controlador de E/S
Chip controlador de E/S iTE®
Monitorizacion H/W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de agua de refrigeración
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Únicas
Compatibilidad con APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
Visor de información del sistema
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para instalación Xpress
Software incluido
Norton® Internet Security (versión OEM )
Realtek® 8125 Gaming LAN Utilidad de control de ancho de banda
Sistema operativo
Compatibilidad con Windows 10 de 64 bits
Diseño
Factor de forma micro ATX; 24,4 cm × 24,4 cm
