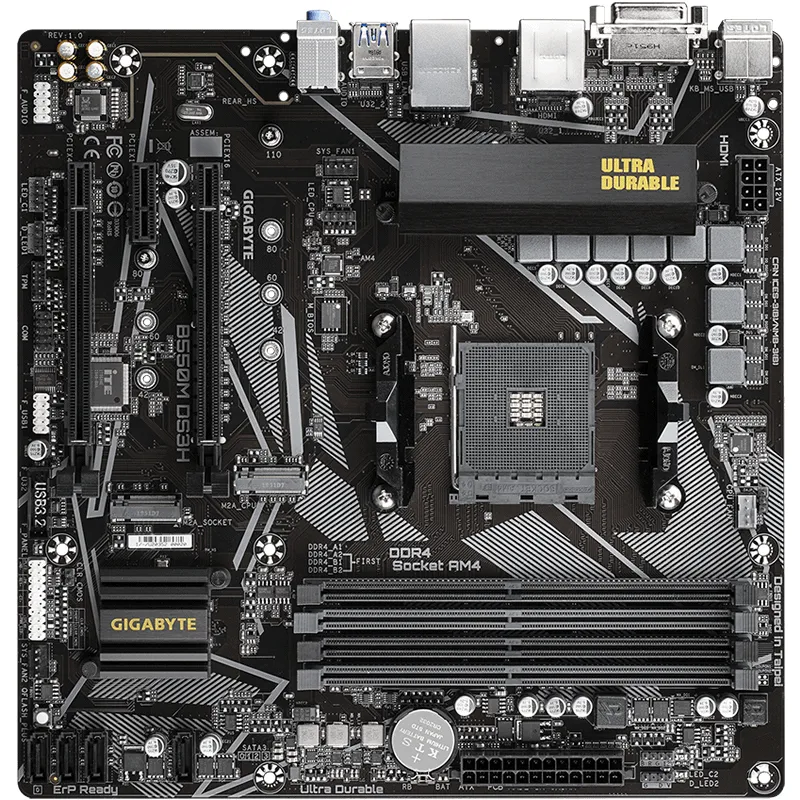

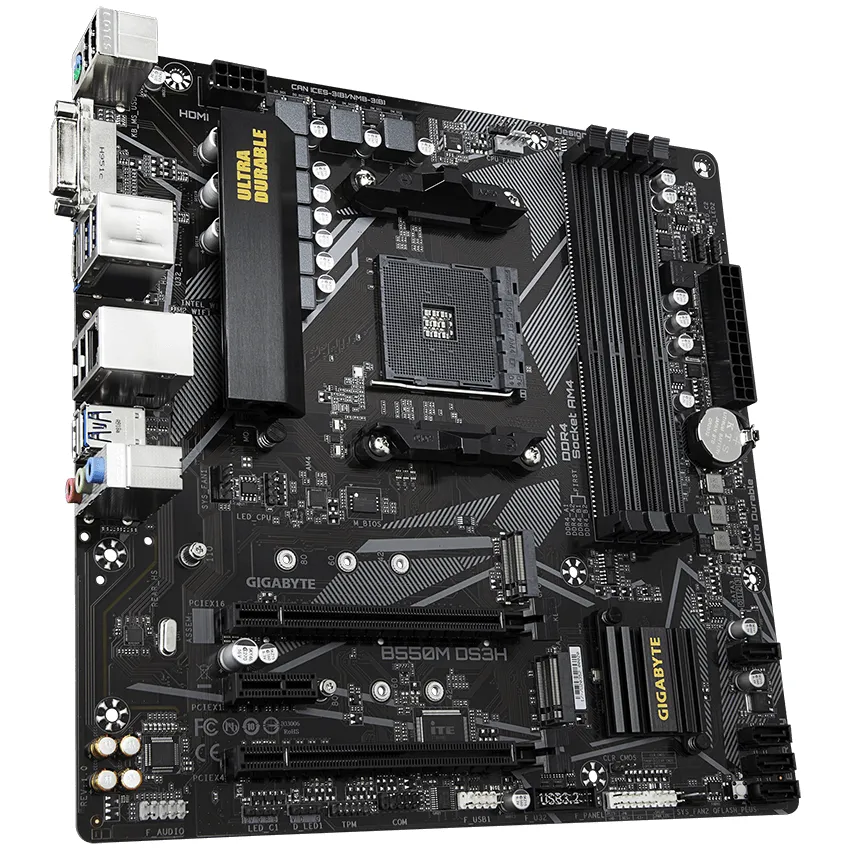

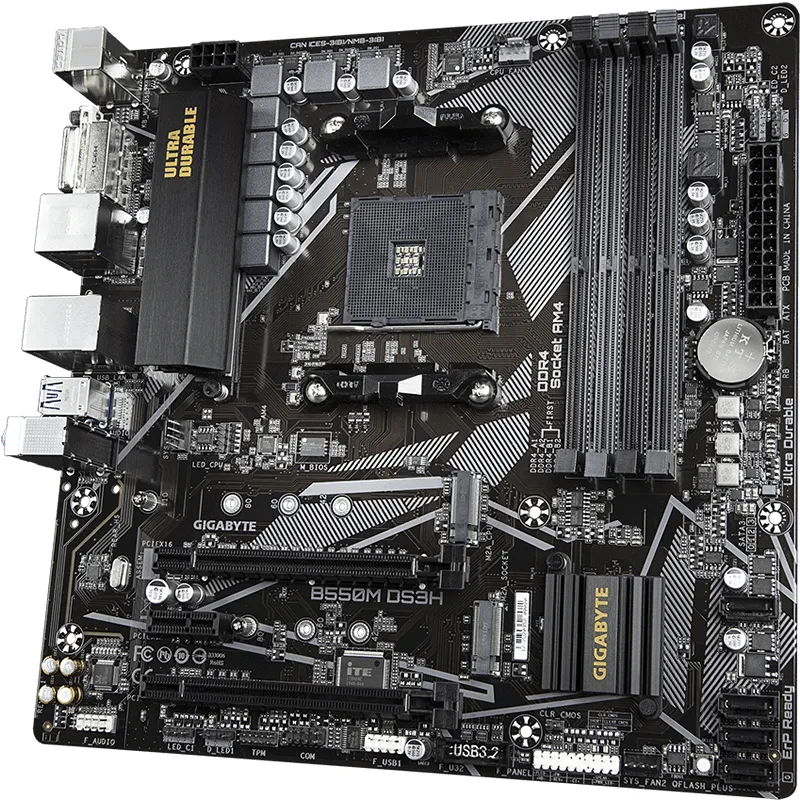

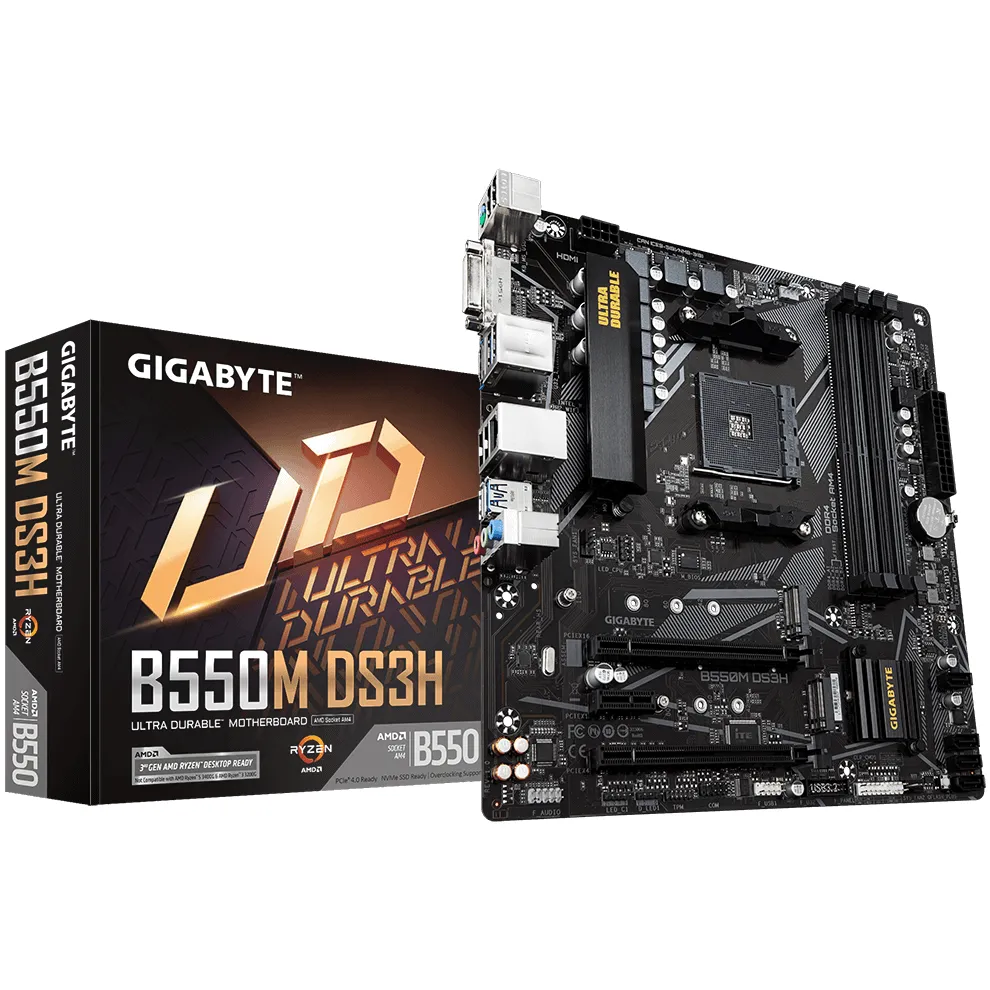

GIGABYTE B550M DS3H, Tarjeta Madre AMD B550, 4*DDR4, Audio 7.1CH, LAN Realtek® GbE, PCI Express, M.2, SATA, RAID, USB 3.2, DVI-D, HDMI, micro ATX.

Placa base ultraduradera AMD B550 con solución Pure Digital VRM, ranura PCIe 4.0 x16, conectores PCIe 4.0/3.0 M.2 dobles, Realtek GbE LAN, Smart Fan 5 con FAN STOP, RGB FUSION 2.0, Q-Flash Plus

Admite procesadores AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series y Ryzen™ 3000 Series

DDR4 sin búfer ECC/no ECC de dos canales, 4 DIMM

Solución VRM digital pura de 5+3 fases con MOSFET de bajo RDS (encendido)

Ranura Ultra Durable™ PCIe 4.0 Ready x16

Conectores duales ultrarrápidos NVMe PCIe 4.0/3.0 M.2

Condensadores de audio de alta calidad y protector de ruido de audio para una calidad de audio máxima

Realtek GbE LAN con gestión de ancho de banda

Compatibilidad trasera con HDMI y DVI

RGB FUSION 2.0 admite tiras de LED RGB y LED direccionables

Smart Fan 5 cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP

Q-Flash Plus Actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

Diseño de resistencias anti-azufre

Especificaciones

Procesador

AMD Socket AM4, compatible con: Procesadores AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series y Ryzen™ 3000 Series
(Consulte la "Lista de soporte de CPU" para obtener más información).

Conjunto de chips

AMD B550

Memoria

4 zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
Compatible con DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466( OC) / 3400(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz módulos de memoria
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC* * La compatibilidad con la memoria
ECC (modo ECC) varía según la CPU
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Consulte la "Lista de soporte de memoria" para obtener más información).

Gráficos Integrados

Procesador de gráficos integrado:
1 puerto DVI-D, compatible con una resolución máxima de 1920x1200 a 60 Hz
* El puerto DVI-D no es compatible con la conexión D-Sub por adaptador.
1 puerto HDMI, que admite una resolución máxima de 4096x2160 a 60 Hz
* Compatibilidad con la versión HDMI 2.1, HDCP 2.3 y HDR.
Memoria compartida máxima de 16 GB

Audio

CÓDEC de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
* Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo > Dispositivo de reproducción para cambiar la configuración predeterminada. Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.

LAN

Chip LAN Realtek® GbE (10/100/1000 Mbit)

Puertos de Expansion

1 x ranura PCI Express x16 (PCIEX16), integrada en la CPU:
Los procesadores AMD Ryzen™ 5000 Series y Ryzen™ 3000 Series admiten el modo PCIe 4.0 x16
Los procesadores AMD Ryzen™ Ryzen™ 5000 G-Series y Ryzen™ 4000 G-Series son compatibles con el modo PCIe 3.0 x16
* Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
1 x ranura PCI Express x16 (PCIEX4), integrada en el Chipset:
Compatible con el modo PCIe 3.0 x4
1 x ranura PCI Express x1 (PCIEX1), integrada en el Chipset:
Compatible con el modo PCIe 3.0 x1

Interfaz de almacenamiento

1 x conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 2242/2260/2280/22110 SSD:
Los procesadores AMD Ryzen™ 5000 Series y Ryzen™ 3000 Series admiten SSD SATA y PCIe 4.0 x4/x2
Los procesadores AMD Ryzen™ Ryzen™ 5000 G-Series y Ryzen™ 4000 G-Series admiten SSD SATA y PCIe 3.0 x4/x2
1 x conector M.2 (M2B_SB), integrado en el Chipset, compatible con Socket 3, clave M, tipo 2242/2260/2280 SSD:
Compatibilidad con SSD SATA y PCIe 3.0 x2
4 x conectores SATA 6Gb/s, integrados en el Chipset:
Compatibilidad con RAID 0, RAID 1 y RAID 10

USB

CPU:
4 puertos USB 3.2 Gen 1 en el panel posterior
Conjunto de chips:
2 x puertos USB 3.2 Gen 1 disponibles a través del cabezal USB interno
6 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)

Conectores Internos de E/S

1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 cabezal de ventilador de CPU.
2 cabezales de ventilador del sistema
2 cabezales de tira de LED direccionables
2 encabezados de tira de LED RGB
1 tira de LED para enfriador de CPU/cabezal de tira de LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6Gb/s
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 cabezal USB 3.2 Gen 1
1 cabezal USB 2.0/1.1
1 cabezal de módulo de plataforma segura (TPM) (2x6 pines, solo para el módulo GC-TPM2.0_S)
1 encabezado de puerto serie
1 puente CMOS transparente
1 botón Q-Flash Plus
*Todos los cabezales de ventiladores son compatibles con AIO_Pump, Pump y ventiladores de alto rendimiento con la capacidad de entregar hasta 2A/12V a 24W.

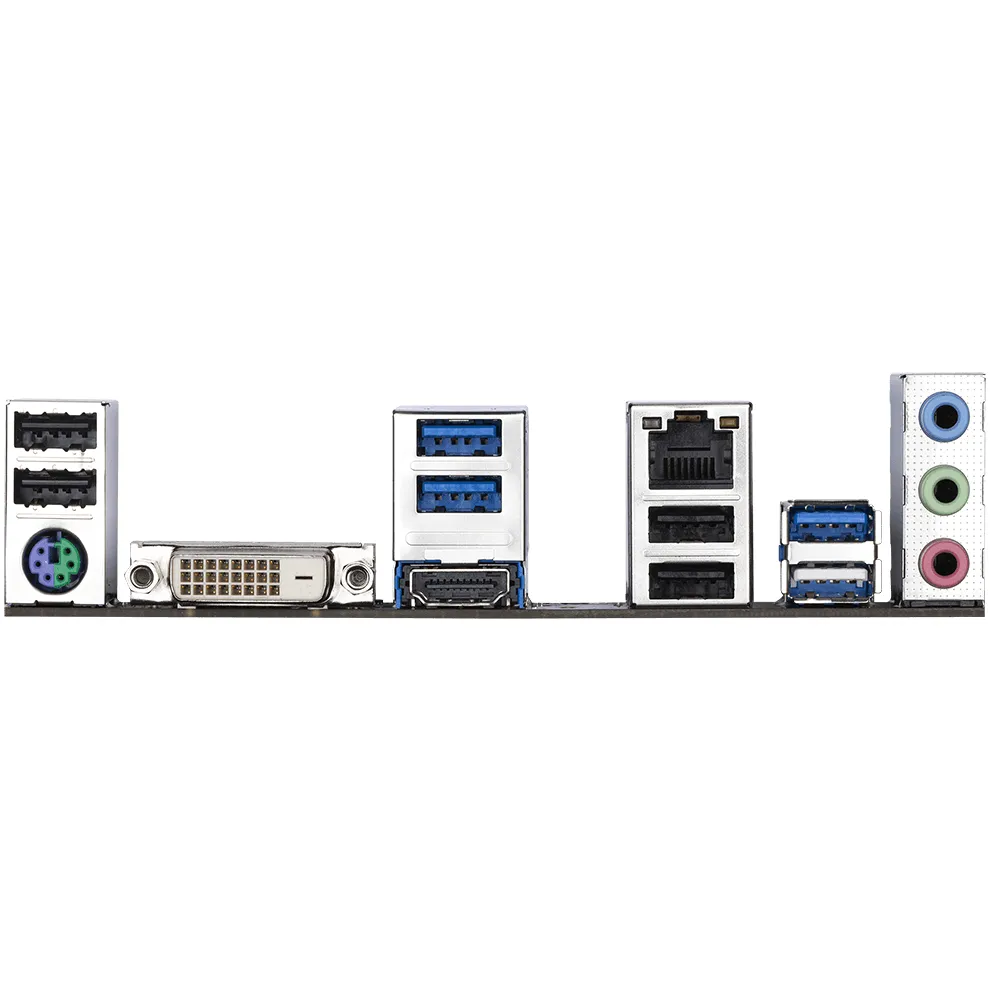

Conectores del Panel Trasero

1 puerto para teclado/ratón PS/2
1 puerto DVI-D
1 puerto HDMI
4 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
1 puerto RJ-45
3 conectores de audio

Controlador de E/S

Chip controlador de E/S iTE®

Monitorizacion H/W

Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de sobrecalentamiento
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.

BIOS

1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Únicas

Compatibilidad con APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
ENCENDIDO/APAGADO Carga
RGB Fusion Visor de información del sistema de
copia de seguridad inteligente
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para instalación Xpress

Software incluido

Norton® Internet Security (versión OEM )
Software de gestión de ancho de banda LAN

Sistema Operativo

Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits

Diseño

Factor de forma micro ATX; 24,4 cm × 24,4 cm

Otras descripciones
Debido a las diferentes condiciones de soporte de Linux proporcionadas por los proveedores de conjuntos de chips, descargue el controlador de Linux del sitio web de los proveedores de conjuntos de chips o del sitio web de terceros.
Es posible que la mayoría de los proveedores de hardware/software ya no ofrezcan controladores compatibles con Win9X/ME/2000/XP. Si hay controladores disponibles de los proveedores, los actualizaremos en el sitio web de GIGABYTE.
