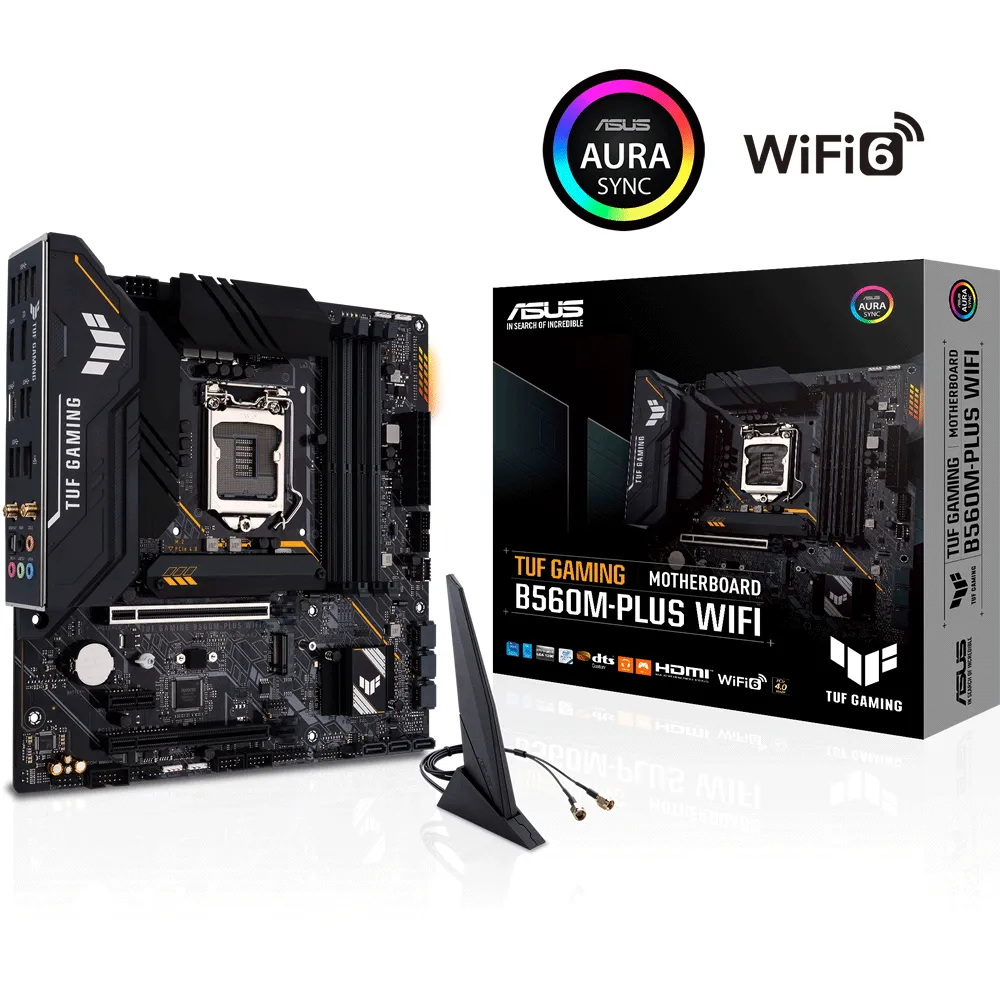

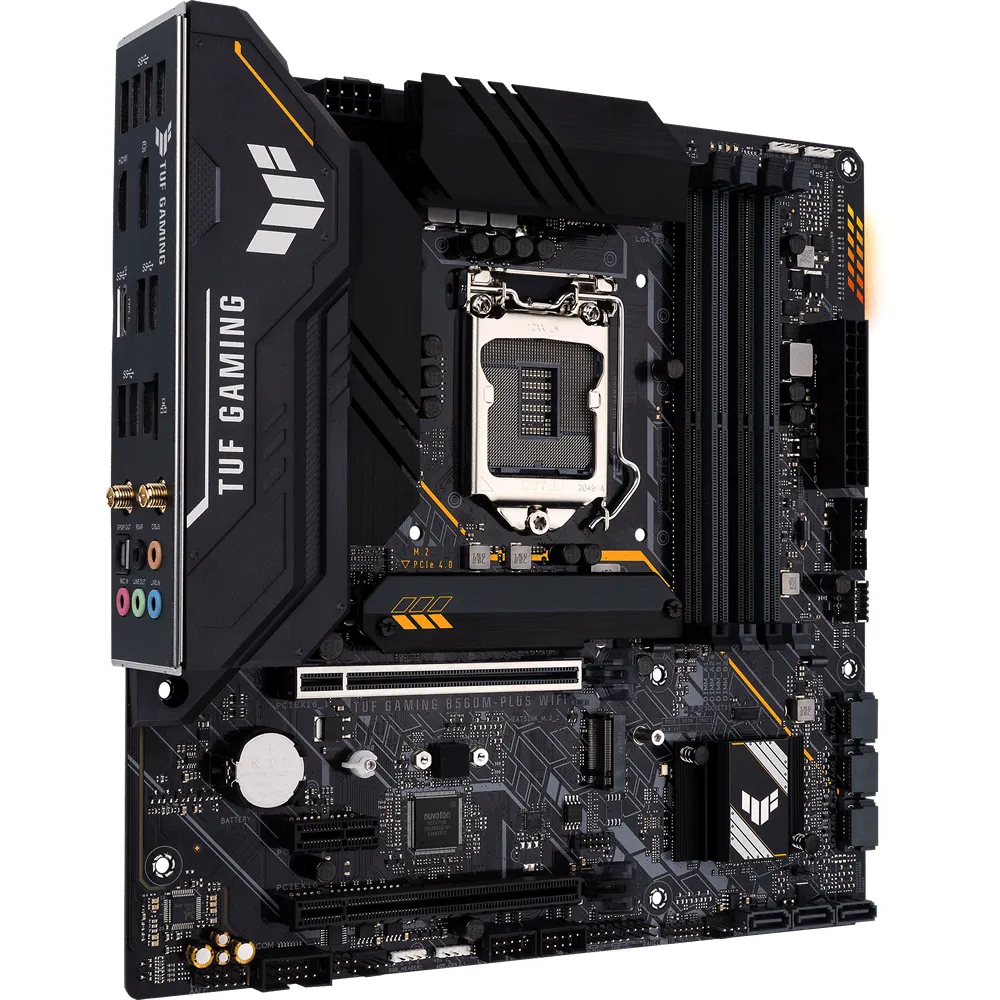

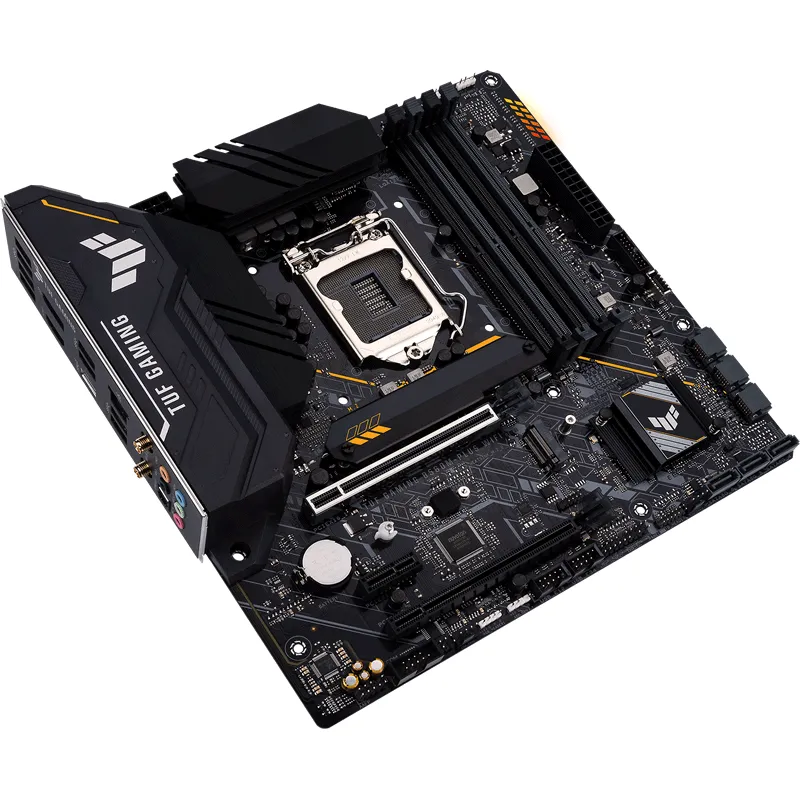

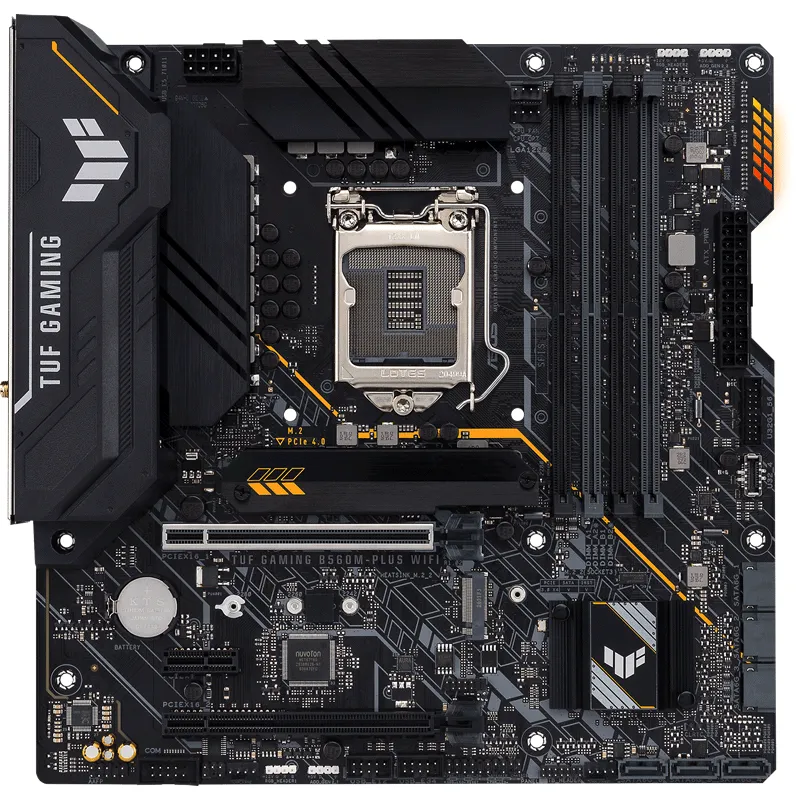

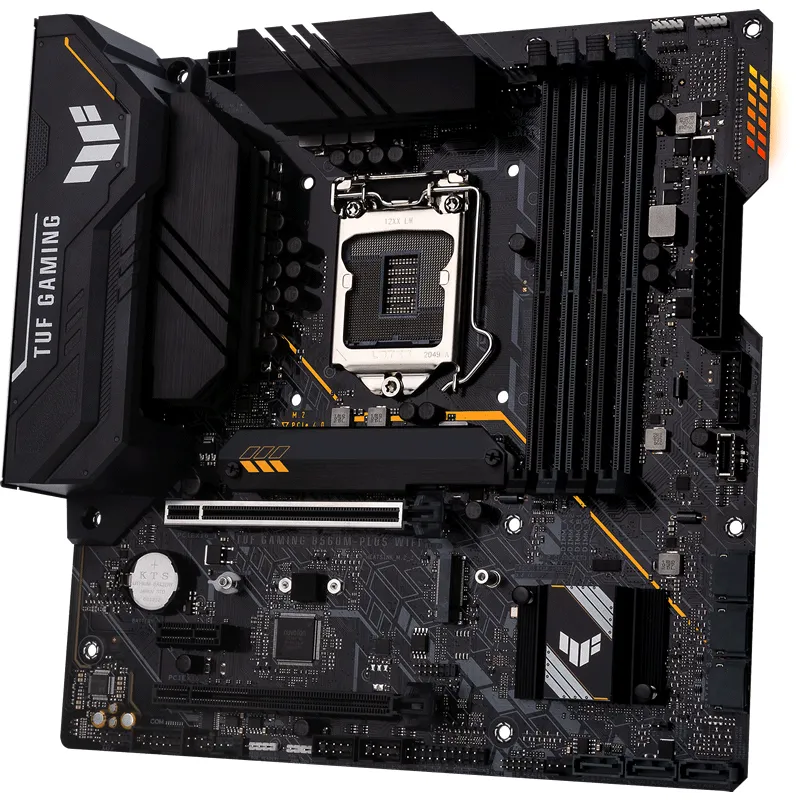

ASUS TUF GAMING B560M-PLUS WIFI, Tarjeta Madre B560, DDR4, PCIe 4.0 / 3.0, M.2, SATA,
Intel® Wi-Fi 6, USB 3.2, Audio óptico S / PDIF, DisplayPort, HDMI, Ethernet Realtek de 2,5 Gb,
microATX.
Tarjeta madre Intel® B560 (LGA 1200) mATX con PCIe 4.0, dos ranuras M.2, 8 + 1 fases de poder, Realtek 2.5Gb Ethernet, Intel® Wi-Fi 6, DisplayPort 1.4, HDMI 2.0, USB 3.2 Gen 2, USB 3.2 Gen 1 Type-C®, compatibilidad con Thunderbolt™ 4, iluminación Aura Sync RGB y RGB direccionable
Socket Intel® LGA 1200: Listo para procesadores Intel® Core™ de 11.ª generación.
Solución de potencia mejorada: 8 + 1 fases de poder, PCB de 6 capas, toma ProCool y capacitores duraderos para una entrega de energía estable.
Refrigeración integral: Disipador de calor VRM, disipador de calor M.2 flexible, disipador de calor PCH, puertos de ventilador híbridos y Fan Xpert 2+.
Conectividad de próxima generación: PCIe 4.0, Realtek 2.5Gb Ethernet, USB 3.2 Gen 2 trasero, USB 3.2 Gen 1 Type-C frontal® y Thunderbolt™ 4.
Diseñado para juegos en línea: Intel Wi-Fi 6, Realtek 2.5 Gb Ethernet, TUF LANGuard y tecnología Turbo LAN.
Cancelación de ruido de IA bidireccional: Reduce el ruido de fondo del micrófono y la salida de audio para una comunicación nítida en juegos o videoconferencias.
MyASUS: Ofrece una variedad de funciones de soporte, como ayudar a contactar el centro de servicio al cliente, optimizar el rendimiento de la red y colaborar con tu teléfono móvil a través de Link to MyASUS.
Durable. Estable. Confiable.
ASUS TUF GAMING B560M-PLUS WIFI toma todos los elementos esenciales de los últimos procesadores Intel® y los combina con características listas para jugar y durabilidad comprobada. Diseñada con componentes de grado militar, una solución de energía mejorada y un sistema de enfriamiento integral, esta tarjeta madre ofrece un rendimiento estable y sólido como una roca para juegos de maratón. Estéticamente, TUF GAMING B560M-PLUS WIFI luce el nuevo logotipo de TUF Gaming e incorpora elementos de diseño geométrico simples para reflejar la confiabilidad y estabilidad que define la serie TUF Gaming.
Rendimiento Sólido
Con una entrega de energía mejorada y opciones de enfriamiento integrales para impulsar los procesadores Intel® Core™ de 11a y 10a generación, además de soporte para memoria y almacenamiento más rápidos, las tarjeta madre de la serie TUF GAMING B560M-PLUS son la base perfecta para tu próxima plataforma de batalla de alto número de núcleos.
DrMOS
Los VRM integrados de las tarjetas madre de la serie TUF GAMING B560 utilizan fases de poder DrMOS 8 + 1 que combinan controladores y MOSFET de lado alto y bajo en un solo paquete, brindando la potencia y eficiencia que exigen los procesadores Intel Core de 11a generación.
Fácil Montaje
Las tarjetas madre TUF GAMING están diseñadas para que sean fáciles de instalar y configurar de la manera que desees, incluso para los desarrolladores principiantes. El ecosistema TUF GAMING Alliance facilita la selección de piezas compatibles, mientras que el software Armory Crate ofrece un control total de la configuración del sistema a través de una sola interaz. Las tarjetas madre TUF GAMING te brindan todo lo que necesitas para construir la plataforma de juego de tus sueños sin agregar complejidad.
Construye con Confianza
TUF GAMING Alliance es una colaboración entre ASUS y marcas confiables de componentes de PC para garantizar la compatibilidad con una amplia gama de piezas, como chasis de PC, fuentes de poder, refrigeradores de CPU, kits de memoria y más. Con más asociaciones y componentes que se agregan regularmente, TUF Gaming Alliance continuará fortaleciéndose aún más.
Juegos Inmersivos
Las tarjetas madre de la serie TUF GAMING B560M-PLUS brindan un paquete de juego completo y de alto rendimiento con una larga lista de características para mejorar su experiencia, que incluyen redes ultrarrápidas para un juego en línea más fluido, audio impecable con señales posicionales para juegos FPS e iluminación RGB integrada que se sincroniza con accesorios adjuntos para ayudarlo a crear una atmósfera de juego personalizada.
Intel® WiFi 6
El módulo Intel® WiFi 6 es compatible con el estándar 802.11ax y aumenta el ancho de banda máximo teórico hasta unos increíbles 2.4 Gbps. Quizás lo más importante para los usuarios avanzados es que está optimizado para un funcionamiento más eficiente en redes abarrotadas con mucho tráfico competitivo. Empareja tu tarjeta madre con los routers ASUS WiFi 6 para experimentar plenamente el potencial de red de WiFi 6.
2.5 GIGABIT ETHERNET EXCLUSIVO
El Ethernet integrado de 2.5G aumenta su conexión LAN a un nivel superior con una mejora del ancho de banda de hasta 2.5X. Con su cable LAN existente, puede aprovechar esta actualización de red para experimentar juegos más fluidos y sin demoras, transmitir videos de alta resolución de inmediato y disfrutar de transferencias de archivos más rápidas.
Especificaciones
CPU
Intel® Socket LGA1200 para procesadores Intel® Core ™ de 11.a generación y procesadores Intel® Core ™, Pentium® Gold y Celeron® de décima generación
Admite CPU Intel® de 14 nm
Admite la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0 **
* Consulte www.asus.com para obtener una lista de compatibilidad con CPU.
** La compatibilidad con la tecnología Intel® Turbo Boost Max 3.0 depende de los tipos de CPU.
Chipset
B560
Memoria
DDR4 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3333 (OC) / 3200/2933/2800/2666/2400/2133 MHz No ECC, memoria sin búfer *
Arquitectura de memoria de doble canal
Soporta Intel® Extreme Memory Profile (XMP)
OptiMem II
* Los procesadores Intel® Core ™ i7 / i9 de décima generación son compatibles con 2933/2800/2666/2400/2133 de forma nativa, otros se ejecutarán a la velocidad de transferencia máxima de DDR4 2666MHz.
* Los procesadores Intel® de 11.a generación son compatibles con 3200/2933/2800/2666/2400/2133 de forma nativa.
* Consulte www.asus.com para conocer las QVL de memoria (listas de proveedores calificados), y la compatibilidad con la frecuencia de la memoria depende de los tipos de CPU.
Gráficos
1 x DisplayPort 1.4 **
1 x HDMI ™ 2.0 ***
* Las especificaciones de gráficos pueden variar entre los tipos de CPU.
** Los procesadores Intel® 11th y 10th Gen son compatibles con DisplayPort 1.4 con máx. resolución de 4096 x 2304 @ 60Hz. Consulte www.intel.com para obtener actualizaciones.
*** Solo los procesadores Intel® de 11ª generación son compatibles con HDMI ™ 2.0 con máx. resolución de 4K @ 60Hz, otros solo admitirán HDMI ™ 1.4 con máx. resolución de 4K @ 30Hz. Consulte www.intel.com para obtener actualizaciones.
Ranuras de expansión
1 x PCIe 4.0 / 3.0 x16 + 1 x PCIe 3.0 x16 (máx. X4)
Procesadores Intel® 11 th y 10 th Gen
1 x ranura (s) PCIe 4.0 / 3.0 x16 *
- Los procesadores Intel® de 11.a generación son compatibles con PCIe 4.0 x16
- Los procesadores Intel® de décima generación son compatibles con PCIe 3.0 x16
Conjunto de chips Intel® B560
1 x ranura PCIe 3.0 x16 (admite el modo x4)
1 x ranuras PCIe 3.0 x1
Almacenamiento
Admite 2 ranuras M.2 y 6 puertos SATA 6Gb / s
Intel®11 ª Gen Procesadores
Ranura M.2_1 (clave M), tipo 2242/2260/2280
- Solo los procesadores Intel® 11th Gen admiten el modo PCIe 4.0 x4, esta ranura se desactivará para otras CPU
Conjunto de chips Intel® B560
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modos PCIe 3.0 x4 y SATA) *
6 puertos SATA 6Gb / s
Para habilitar la memoria Intel® Optane ™ (dispositivo de almacenamiento híbrido), debe instalarse en ranuras conectadas a PCH con tecnología Intel® Rapid Storage.
* La ranura M.2_2 comparte ancho de banda con SATA_2. Cuando la ranura M.2_2 está funcionando en modo SATA, SATA_2 se desactivará.
Ethernet
Realtek RTL8125B Ethernet
TUF LANGuard de 2,5 Gb
Inalámbrico y Bluetooth
Intel® Wi-Fi 6
USB
USB trasero: 9 puertos en total
2 x puerto (s) USB 3.2 Gen 2 (2 x Tipo-A)
3 x puerto (s) USB 3.2 Gen 1 (2 x Tipo-A + 1 x USB Tipo-C®)
4 x puerto (s) USB 2.0 (4 x tipo A)
USB frontal: 7 puertos en total
1 x conector (es) USB 3.2 Gen 1 (es compatible con USB Type-C®)
1 x encabezado (s) USB 3.2 Gen 1 compatible (s) 2 puertos USB 3.2 Gen 1 adicionales
2 x encabezado (s) USB 2.0 compatible (s) 4 puertos USB 2.0 adicionales
Audio
- Soporta: detección de jack, transmisión múltiple, reasignación de jack del panel frontal
- Admite reproducción de hasta 24 bits / 192 kHz
Funciones de audio
- Blindaje de audio
- Puerto de salida óptico S / PDIF trasero
- Condensadores de audio japoneses premium
- Capas de PCB de audio dedicadas
Puertos E / S traseros
2 x puerto (s) USB 3.2 Gen 2 (2 x Tipo-A)
3 x puerto (s) USB 3.2 Gen 1 (2 x Tipo-A, 1 x USB Tipo-C®)
4 x puerto (s) USB 2.0 (4 x tipo A)
1 x DisplayPort
1 x puerto HDMI ™
1 x módulo Wi-Fi de ASUS
1 puerto Ethernet Realtek de 2,5 Gb
5 x conectores de audio
1 x puerto de salida óptico S / PDIF
Puertos internos
Relacionado con el ventilador y la refrigeración
1 x encabezado (s) de ventilador de CPU de 4 pines
1 x encabezado (s) de ventilador OPT de CPU de 4 pines
2 x encabezado (s) de ventilador de chasis de 4 pines
Relacionado con el poder
1 conector de alimentación principal de 24 pines
Conector de alimentación de 1 x 8 pines + 12V
Relacionado con el almacenamiento
2 x ranuras M.2 (clave M)
6 puertos SATA 6Gb / s
USB
1 x conector USB 3.2 Gen 1 (compatible (s) USB Type-C®)
1 x encabezado (s) USB 3.2 Gen 1 compatible (s) 2 puertos USB 3.2 Gen 1 adicionales
2 x encabezado (s) USB 2.0 compatible (s) 4 puertos USB 2.0 adicionales
Diverso
2 x encabezado (s) Gen 2 direccionables AURA
2 x encabezado (s) AURA RGB
1 x encabezado CMOS claro
1 x encabezado de puerto COM
1 x encabezado de audio del panel frontal (AAFP)
1 cabezal de panel de sistema de 20-3 pines con función de intrusión de chasis
1 x cabezal Thunderbolt ™
Funciones especiales de ASUS
PROTECCIÓN ASUS TUF
- Diseño de energía digital con DrMOS
- Protección contra sobrecorriente DRAM mejorada
- Protectores ESD
- TUF LANGuard
- Proteccion al sobrevoltaje
- SafeSlot Core +
- E / S traseras de acero inoxidable
ASUS Q-Design
- Q-Latch M.2
- Q-DIMM
- Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Dispositivo de arranque [amarillo verde])
- Q-ranura
Solución térmica ASUS
- Disipador de calor flexible M.2
- Diseño de disipador de calor VRM
ASUS EZ DIY
- ProCool
- Blindaje de E / S premontado
Sincronización AURA
- Cabecera (s) AURA RGB
- Encabezado (s) RGB direccionables Gen 2
Software
Software exclusivo de ASUS
Caja de Armería
- Creador de AURA
- Sincronización AURA
- Cancelación de ruido bidireccional AI
AI Suite 3
- Utilidad de ahorro de energía y rendimiento
TurboV EVO
EPU
Digi + VRM
Fan Xpert 2+
- Actualización EZ
TUF GAMING CPU-Z
Cargador AI
ASUS Turbo LAN
Daemon Tools
DTS personalizado para auriculares GAMING
MyAsus
Software Norton Anti-virus (versión de prueba gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ
BIOS
ROM flash de 128 Mb, BIOS UEFI AMI
Manejabilidad
WOL por PME, PXE
Accesorios
Cables
2 x cables SATA 6Gb / s
Diverso
1 x antenas móviles ASUS Wi-Fi
1 x paquete (s) de goma M.2
1 paquete (s) de tornillos SSD M.2
1 x pegatina TUF Gaming
Medios de instalación
1 x DVD de soporte
Documentación
1 x tarjeta de certificación TUF
1 x manual de usuario
Sistema operativo soportado
Windows 10 de 64 bits
Factor de forma
microATX
24,4 cm x 24,4 cm
