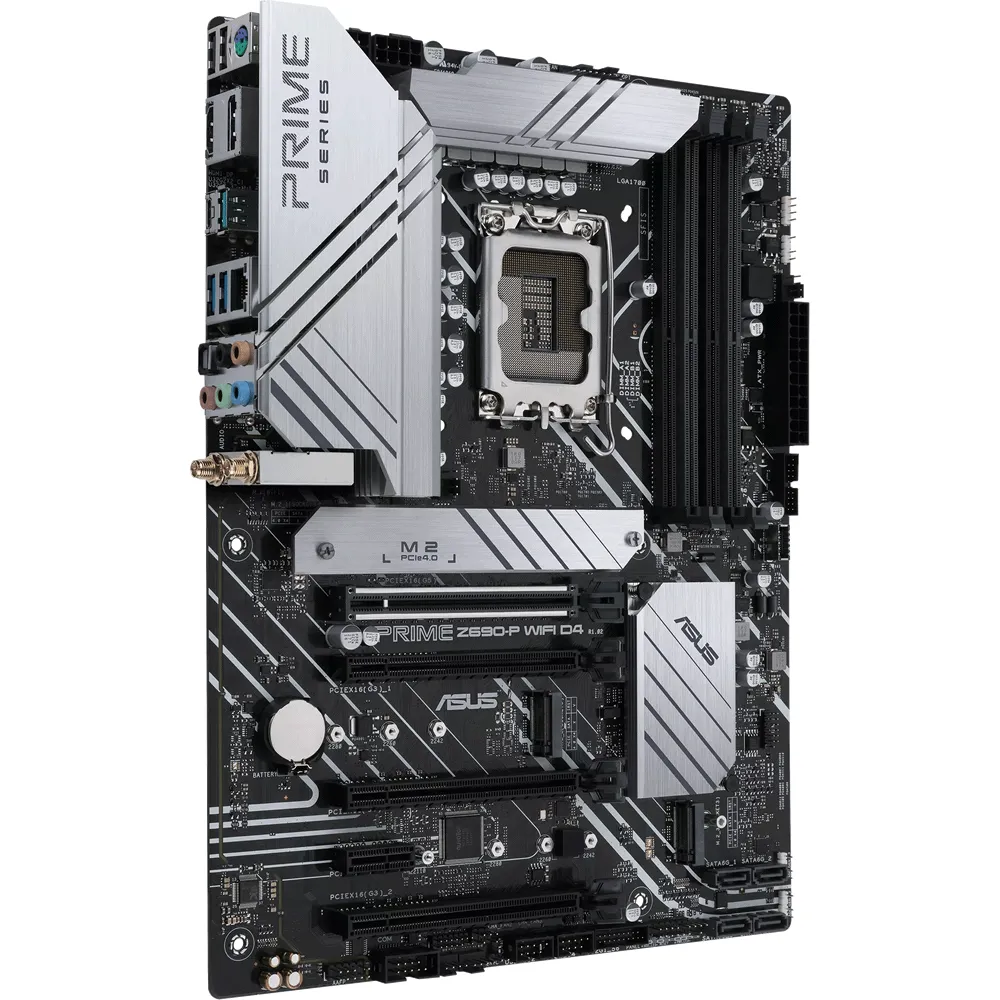

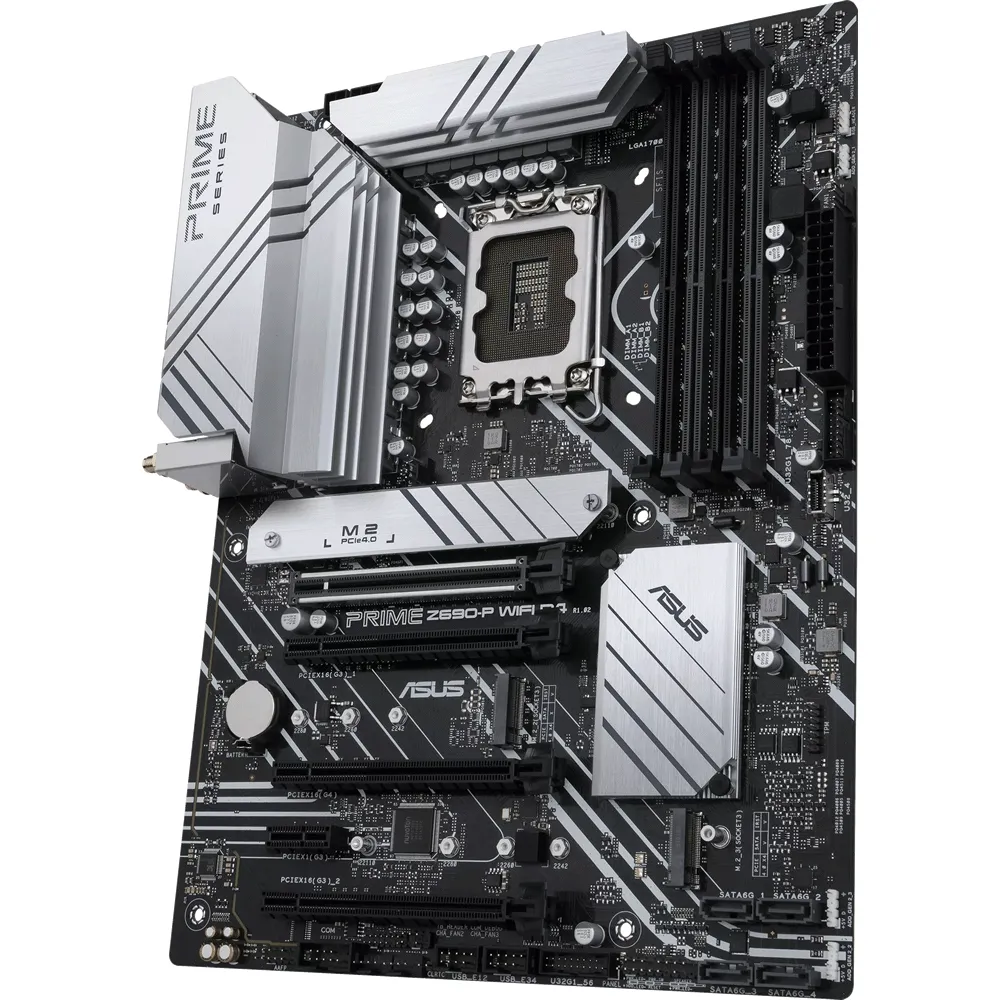

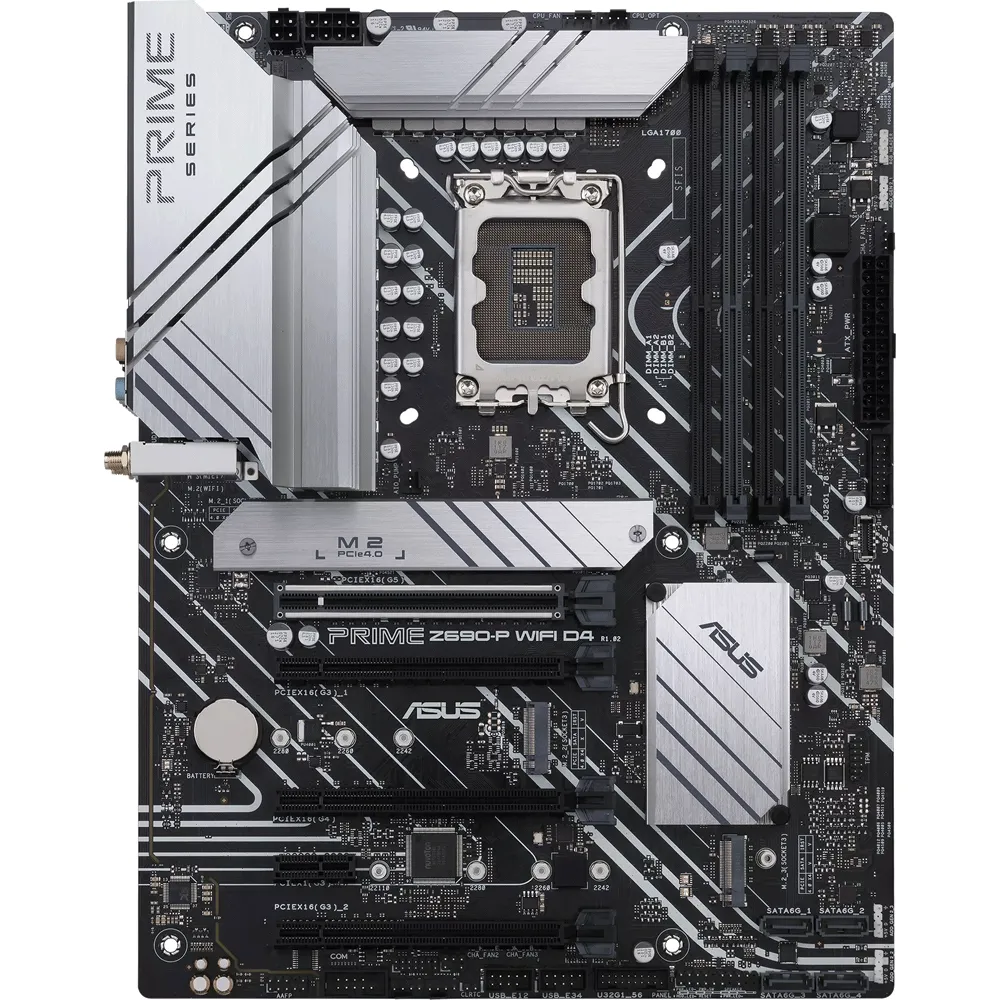

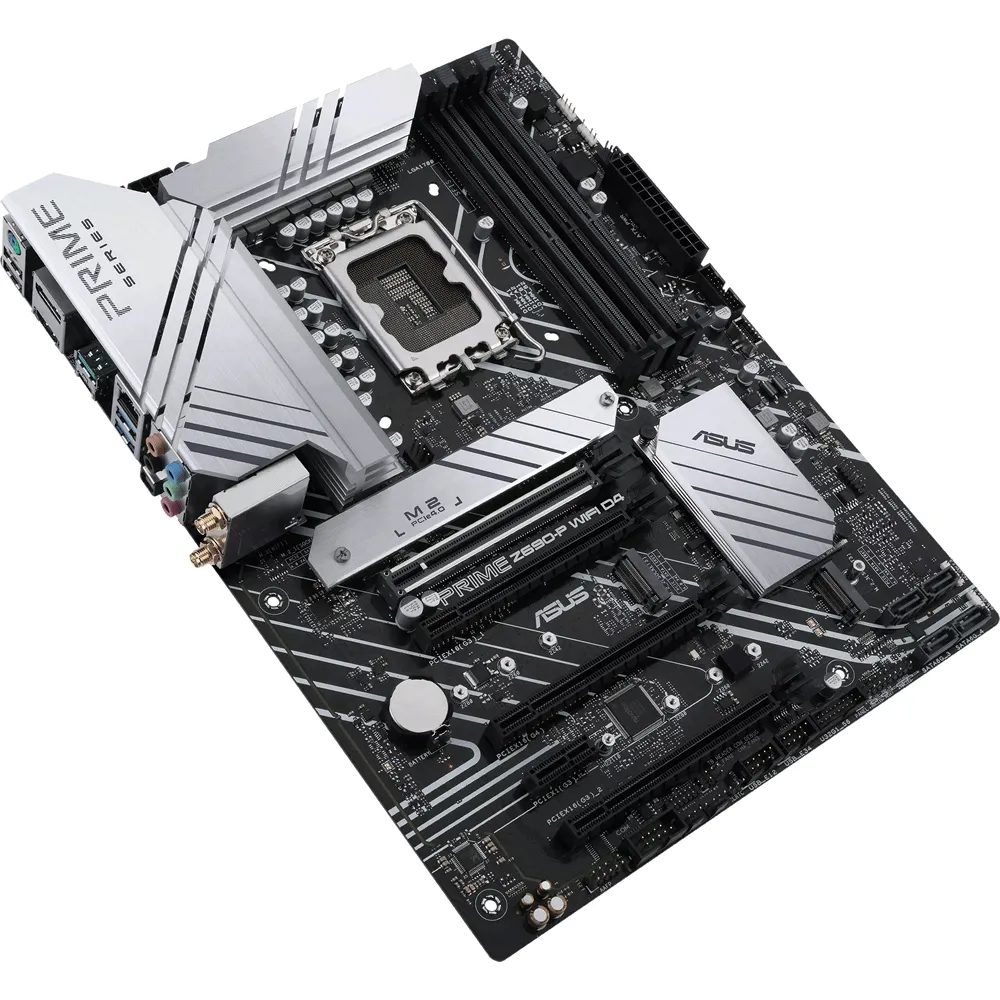

ASUS PRIME Z690-P WIFI D4, Tarjeta Madre Intel® Z690, 4*DDR4, PCIe 5.0/4.0/3.0, M.2, SATA, RAID, 2.5Gb Ethernet, Wi-Fi 6, Bluetooth v5.2, 7.1 Surround Sound, USB 3.2, DisplayPort, HDMI, ATX.

Tarjeta madre Intel® Z690 (LGA 1700) ATX con PCIe® 5.0, tres puertos M.2, 14 + 1 DrMOS, DDR4, HDMI®, DisplayPort™, Intel® WiFi 6, Ethernet de 2.5 Gb, USB 3.2 Gen 2x2 Type-C® , USB 3.2 Gen 1 Type-C® frontal, compatibilidad con Thunderbolt™ 4 e iluminación Aura Sync RGB

Socket Intel® LGA 1700: Listo para procesadores Intel® de 12a 13a generación.

Solución de energía mejorada: 14 + 1 DrMOS, conector ProCool de 8 + 4 pines, bobinas de aleación y capacitores duraderos para una entrega de energía estable.

Refrigeración completa: Grandes disipadores de calor VRM, disipador de M.2, disipador de PCH, puertos de ventilador híbridos y Fan Xpert 4.

ASUS OptiMem II: Enrutamiento cuidadoso de trazas y vías, además de optimizaciones de la capa base para preservar la integridad de la señal para mejorar el overclocking de la memoria.

Conectividad de próxima generación: Intel® WiFi 6, DDR4, PCIe® 5.0, 2.5 Gb Ethernet, USB 3.2 Gen 2x2 Type-C®, USB 3.2 Gen 1 Type-C® de panel frontal, puerto Thunderbolt™ 4.

Especificaciones

CPU

Intel® Socket LGA1700 para procesadores Intel® Core™ de 13.ª generación y procesadores Intel® Core™, Pentium® Gold y Celeron® de 12.ª generación * Compatible con la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0** * Consulte www.asus.com para la lista de soporte de CPU. ** La compatibilidad con Intel ® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.

Conjunto de chips

Conjunto de chips Intel® Z690

Memoria

4 módulos DIMM, máx. 128 GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866( Memoria sin búfer*
La arquitectura de memoria de doble canal
es compatible con Intel ® Extreme Memory Profile (XMP)
OptiMem II
*La tasa de datos de la memoria real depende de los tipos de CPU y los módulos DRAM; para obtener más información, consulte www.asus.com para ver la lista de soporte de memoria.

Gráficos

1 x DisplayPort**
1 x puerto HDMI®*** *
Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.
**Admite máx. 4K@60Hz como se especifica en DisplayPort 1.4.
*** Admite 4K@60Hz como se especifica en HDMI 2.1.

Ranuras de expansión

Procesadores Intel® de 13.ª y 12.ª generación *
1 ranura PCIe 5.0/4.0/3.0 x16 Chipset
Intel® Z690**
1 ranura PCIe 4.0/3.0 x16 (admite modo x4)
2 ranuras PCIe 3.0 x16 (admite modo x4)
1 x ranura PCIe 3.0 x1
* Consulte la tabla de bifurcación de PCIe en el sitio de soporte.
** Admite Intel ® Optane Memory H Series en la ranura PCIe conectada a PCH.

Almacenamiento

Total admite 3 ranuras M.2 y 4 puertos SATA de 6 Gb/s*
Procesadores Intel® de 13.ª y 12.ª generación
Ranura M.2_1 (clave M), tipo 2242/2260/2280/22110 (admite modo PCIe 4.0 x4) Chipset
Intel ® Z690**
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)
Ranura M.2_3 (clave M), tipo 2242/2260/2280/22110 (admite PCIe 4.0 x4 y modos SATA)
4 puertos SATA de 6 Gb/s
* La tecnología Intel ® Rapid Storage admite NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** La tecnología Intel ® Rapid Storage es compatible con Intel ® Optane Memory H Series en ranuras M.2 conectadas a PCH.

ethernet

1 Ethernet Realtek de 2,5 Gb

Inalámbrico y Bluetooth

Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Compatible con banda de frecuencia de 2,4/5 GHz
Bluetooth v5.2

USB

USB posterior (Total de 6 puertos)
1 puerto USB 3.2 Gen 2x2 (1 x USB Type-C ® )
1 puerto USB 3.2 Gen 2 (1 x Type-A)
2 puertos USB 3.2 Gen 1 (2 x Type-A )
2 puertos USB 2.0 (2 de tipo A)
USB frontal (9 puertos en total)
1 conector USB 3.2 Gen 1 (compatible con USB Type-C ® )
2 cabezales USB 3.2 Gen 1 compatibles con 4 puertos USB 3.2 Gen 1 adicionales
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales*
* El puerto USB_E1, el puerto USB_E2, el puerto USB_E3 y el puerto USB_E4 comparten el ancho de banda.

Audio

CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1
- Compatible con: detección de jack, multitransmisión, reasignación de jack en el panel frontal
- Compatible con reproducción de hasta 24 bits/192 kHz
Características de audio
- Blindaje de audio
- Puerto de salida S/PDIF óptico trasero
- Premium condensadores de audio
: capas de PCB de audio dedicadas

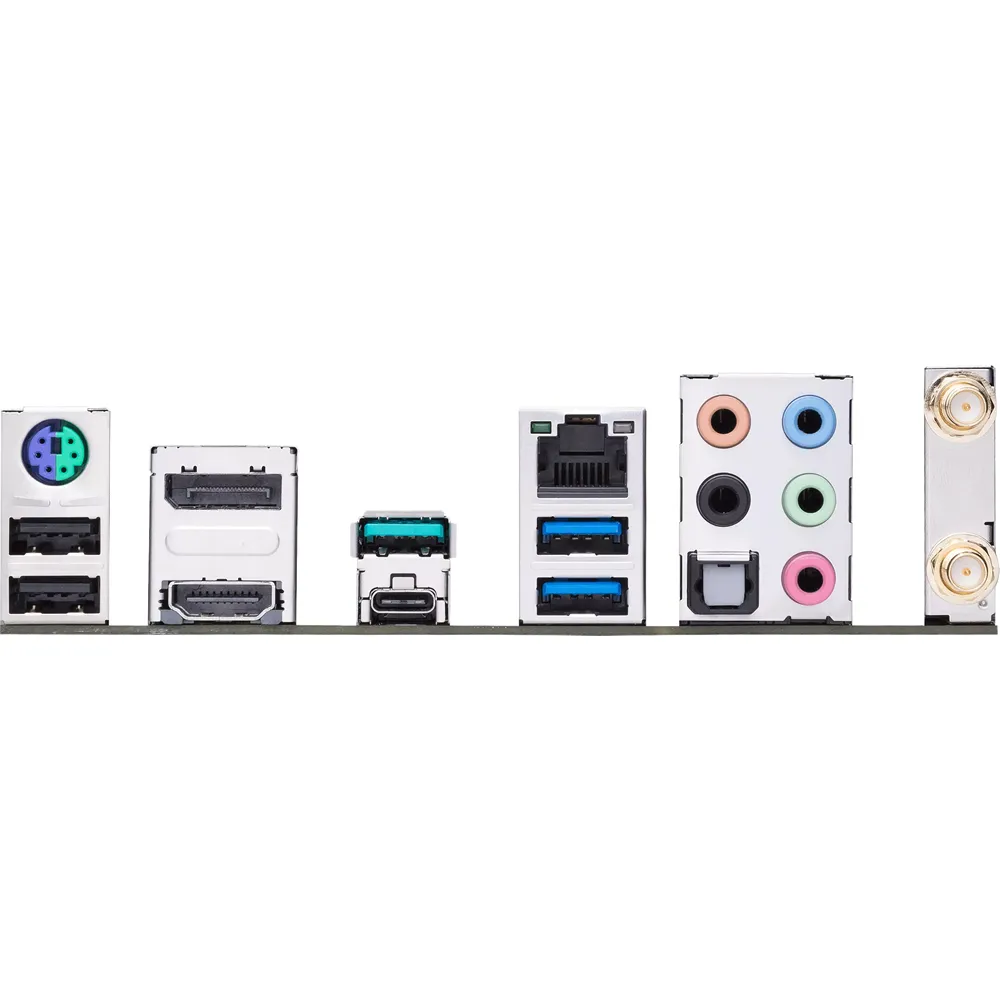

Puertos de E/S del panel posterior

1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C ® )
1 x puerto USB 3.2 Gen 2 (1 x Type-A)
2 x puertos USB 3.2 Gen 1 (2 x Type-A)
2 x puertos USB 2.0 ( 2 x tipo A)
1 x DisplayPort
1 x puerto HDMI ®
1 x módulo Wi-Fi
1 x puerto Ethernet Realtek de 2,5 Gb
5 x conectores de audio
1 x puerto de salida S/PDIF óptico
1 x puerto combinado de teclado/ratón PS/2

Conectores de E/S internos

Relacionado con el ventilador y la refrigeración
1 cabezal de ventilador de CPU de 4 pines
1 cabezal de ventilador OPT de CPU de
4 pines 1 cabezal de bomba AIO de
4 pines 3 cabezales de ventilador de chasis de 4 pines
Relacionado con la alimentación
1 conector de alimentación principal de 24 pines
1 x 8 pines Conector de alimentación de +12 V d
1 x 4 pines conector de alimentación de +12 V
Relacionado con el almacenamiento
3 ranuras M.2 (Key M)
4 puertos SATA 6 Gb/s
USB
1 conector USB 3.2 Gen 1 (compatible con USB Type-C ® )
2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales
Varios
3 cabezales direccionables Gen 2
1 cabezal AURA RGB
1 cabezal Clear CMOS
1 cabezal de puerto COM
1 cabezal de audio del panel frontal (AAFP)
1 cabezal SPI TPM (14 de 1 pin)
1 cabezal de panel de sistema de 20-5 pines
1 cabezal Thunderbolt™

Características especiales

ASUS 5X PROTECTION III
- DIGI+ VRM (- Diseño de alimentación digital con DrMOS)
- LANGuard
- Protección contra sobretensiones
- SafeSlot
- E/S trasera de acero inoxidable
ASUS Q-Design
- Q-DIMM
- Q-Slot
Solución térmica ASUS
- M.2 flexible disipador de calor
- Diseño de disipador de calor VRM
ASUS EZ DIY
- ProCool
AURA Sync
- Encabezado AURA RGB
- Encabezados direccionables Gen 2

Funciones de software

Armory Crate de software exclusivo de ASUS
- AURA Sync
- Fan Xpert 4
AI Suite 3
- Utilidad de rendimiento y ahorro de energía
TurboV EVO
EPU
DIGI+ VRM
ASUS CPU-Z
MyASUS
Software antivirus Norton (versión de prueba gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ

BIOS

ROM flash de 192 (128+64) Mb, UEFI AMI BIOS

Manejabilidad

WOL por PME, PXE

Accesorios

Cables
2 cables SATA de 6 Gb/s
Varios
1 antena móvil ASUS Wi-Fi
1 protector de E/S
1 paquete de goma M.2
2 paquetes de tornillos SSD M.2
Medios de instalación
1 DVD de soporte
Documentación
1 guía del usuario

Sistema operativo soportado

Windows® 11 de 64 bits, Windows® 10 de 64 bits

Factor de forma

Factor de forma ATX
12 pulgadas x 9,2 pulgadas (30,5 cm x 23,4 cm)
