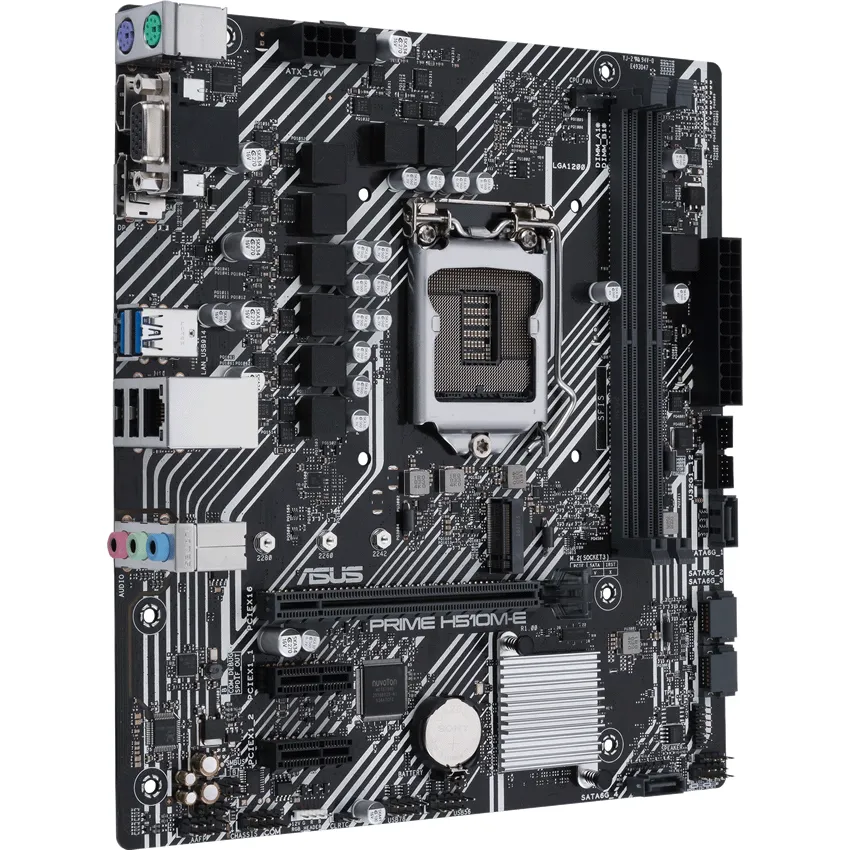

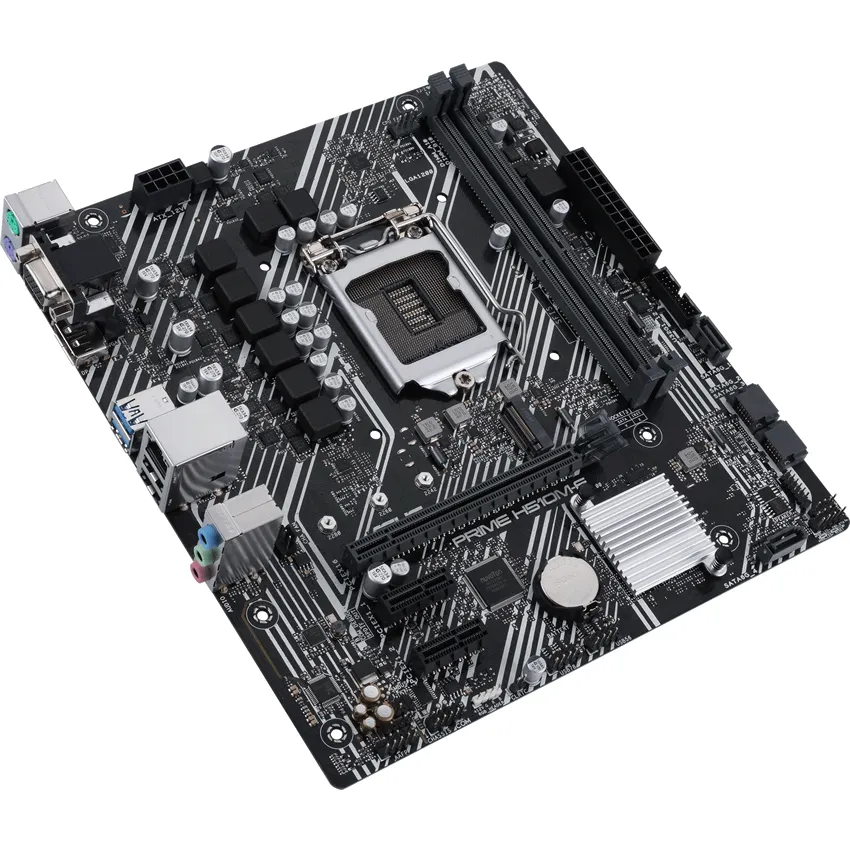

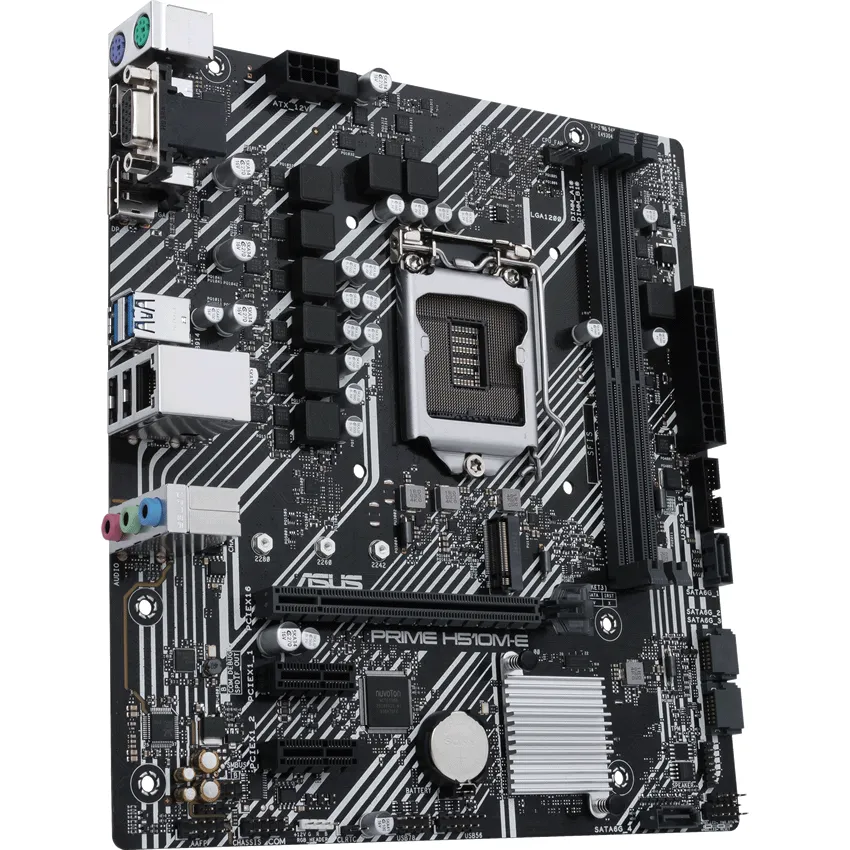

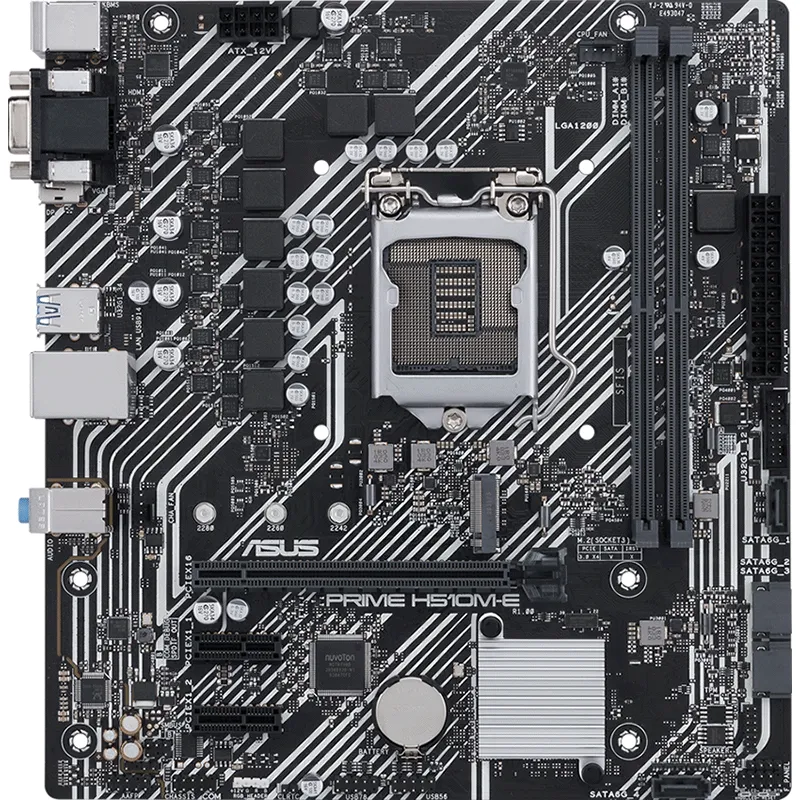

ASUS PRIME H510M-E, Tarjeta Madre H510, DDR4, PCIe 4.0/3.0, M.2, SATA, USB 3.2, Audio 7.1, DisplayPort, D-Sub, HDMI, Gb Ethernet, microATX.

Tarjeta madre Intel® H510 (LGA 1200) micro ATX con PCIe 4.0, puerto M.2 de 32 Gbps, Ethernet Intel® 1Gb, HDMI, D-Sub, USB 3.2 Gen 1 Tipo A, SATA 6 Gbps, puertos COM y RGB.

Socket Intel® LGA 1200: Listo para procesadores Intel® de 11a y 10a Generación.

Conectividad ultrarrápida: PCIe 4.0, puerto M.2 de 32 Gbps, Ethernet Intel® de 1Gb y USB 3.2 Gen 1.

Refrigeración completa: Disipador de PCH y Fan Xpert.

5X Protection III: Múltiples protecciones de hardware para una protección completa.

Especificaciones

CPU

Intel® Socket LGA1200 para procesadores Intel® Core ™ de 11.a generación y procesadores Intel® Core ™, Pentium® Gold y Celeron® de décima generación
Admite CPU Intel® de 14 nm

Admite la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0 **

* Consulte www.asus.com para obtener una lista de compatibilidad con CPU.

** La compatibilidad con la tecnología Intel® Turbo Boost Max 3.0 depende de los tipos de CPU.

Chipset

H510

Memoria

DDR4 3200 (OC) / 2933/2800/2666/2400/2133 MHz No ECC, memoria sin búfer *

Arquitectura de memoria de doble canal

Soporta Intel® Extreme Memory Profile (XMP)

* Los procesadores Intel® Core ™ i7 / i9 de décima generación son compatibles con 2933/2800/2666/2400/2133 de forma nativa, otros se ejecutarán a la velocidad de transferencia máxima de DDR4 2666MHz.

* Los procesadores Intel® de 11.a generación son compatibles con 2933/2800/2666/2400/2133 de forma nativa.

* Consulte www.asus.com para conocer la QVL de memoria (Listas de proveedores calificados) y la frecuencia de la memoria

Gráficos

1 x DisplayPort 1.4 **
1 x D-Sub
1 x HDMI ™ 2.0 ***
* Las especificaciones de gráficos pueden variar entre los tipos de CPU.

** Los procesadores Intel® 11th y 10th Gen son compatibles con DisplayPort 1.4 con máx. resolución de 4096 x 2304 @ 60Hz. Consulte www.intel.com para cualquier actualización.

*** Solo los procesadores Intel® de 11ª generación son compatibles con HDMI ™ 2.0 con máx. resolución de 4K @ 60Hz, otros solo admitirán HDMI ™ 1.4 con máx. resolución de 4K @ 30Hz. Consulte www.intel.com para obtener actualizaciones.

Ranuras de expansión Procesadores Intel® de 11.a y 10.a generación

Ranuras de expansión

Procesadores Intel® de 11.a y 10.a generación

1 x ranura PCIe 4.0 / 3.0 x16

- Los procesadores Intel® de 11.a generación son compatibles con PCIe 4.0 x16

- Los procesadores Intel® de 10.a generación son compatibles con PCIe 3.0 x16

Conjunto de chips Intel® H510

2 x ranuras PCIe 3.0 x1

Almacenamiento

Admite 1 ranura M.2 y 4 puertos SATA 6Gb / s
Conjunto de chips Intel® H510

Ranura M.2 (clave M), tipo 2242/2260/2280 (admite modos PCIe 3.0 x4 y SATA)

4 puertos SATA 6Gb / s

* La ranura M.2 comparte ancho de banda con SATA6G_2. Cuando se instala un dispositivo en modo SATA en la ranura M.2, no se puede utilizar el puerto SATA6G_2.

USB

USB trasero: 4 puertos en total
2 puertos USB 3.2 Gen 1 (2 x Tipo A)

2 puertos USB 2.0 (2 x Tipo A)

USB frontal: puerto USB frontal (6 en total)
1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales

2 x encabezados USB 2.0 que admiten 4 puertos USB 2.0 adicionales

Audio

Realtek ALC897 / 887 Sonido envolvente 7.1 CODEC de audio de alta definición *

- Soporta: detección de jack, transmisión múltiple, reasignación de jack del panel frontal

- Admite reproducción de hasta 24 bits / 192 kHz "

Funciones de audio

- Blindaje de audio

- Condensadores de audio japoneses premium

- Capas de PCB de audio dedicadas

* Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio con sonido envolvente 7.1.

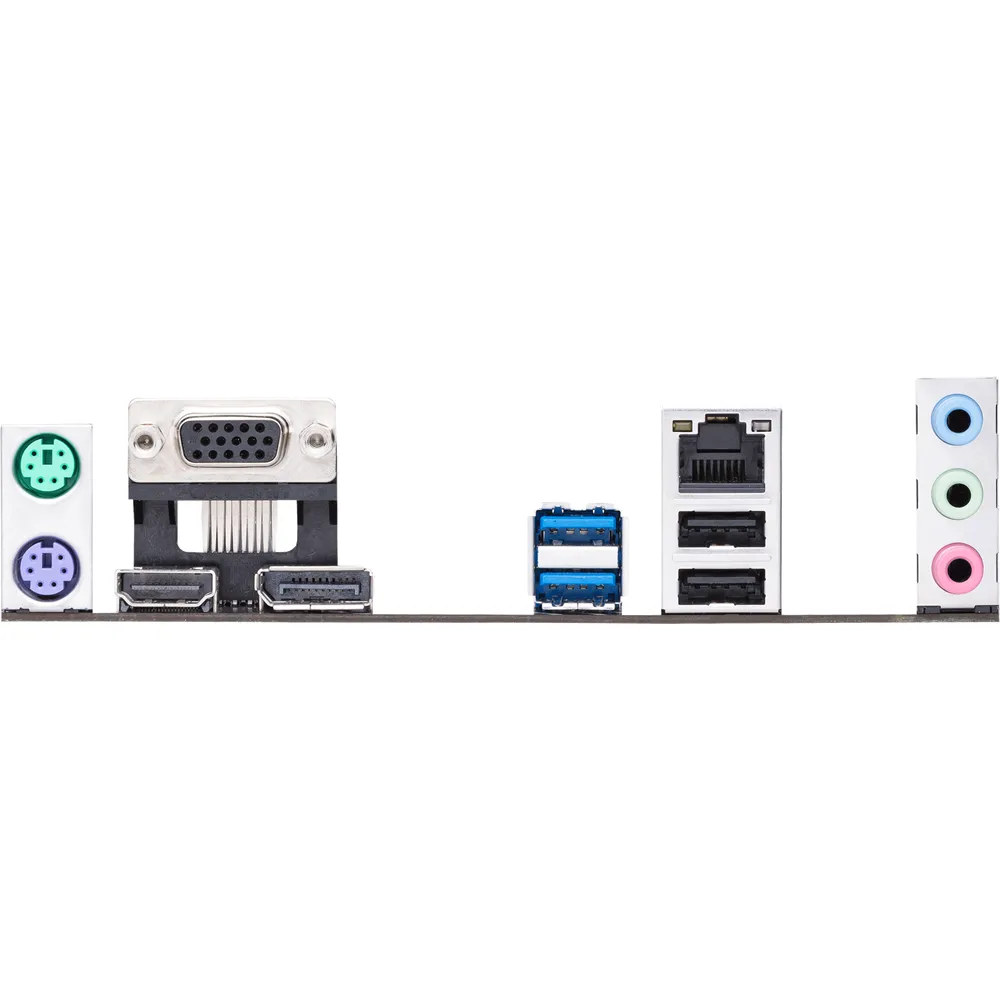

Puertos E / S traseros

2 puertos USB 3.2 Gen 1 (2 x Tipo A)

2 puertos USB 2.0 (2 x Tipo A)

1 x DisplayPort

1 x puerto D-Sub

1 x puerto HDMI ™

1 puerto Ethernet Intel® I219-V de 1 Gb

3 x conectores de audio

1 puerto para teclado PS / 2 (violeta)

1 x puerto de ratón PS / 2 (verde)

Puertos internos

Relacionado con el ventilador y la refrigeración

1 x cabezal de ventilador de CPU de 4 pines

1 x cabezal de ventilador de chasis de 4 pines

Relacionado con el poder

1 conector de alimentación principal de 24 pines

Conector de alimentación de 1 x 8 pines + 12V

Relacionado con el almacenamiento

1 x ranura M.2 (clave M)

4 puertos SATA 6Gb / s

USB

1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales

2 x encabezados USB 2.0 que admiten 4 puertos USB 2.0 adicionales

Diverso

1 x encabezado RGB

1 x encabezado CMOS claro

1 x encabezado de puerto COM

1 x encabezado de audio del panel frontal (AAFP)

1 x encabezado de salida S / PDIF

1 x cabezal de altavoz

1 x encabezado SPI TPM (14-1 pines)

1 x encabezado del panel del sistema de 10-1 pines

Funciones especiales de ASUS

PROTECCIÓN ASUS 5X III

- DIGI + VRM

- LANGuard

- Proteccion al sobrevoltaje

- SafeSlot Core

- E / S traseras de acero inoxidable

ASUS Q-Design

- Q-DIMM

- Q-ranura

Solución térmica ASUS

- Diseño de disipador de calor de aluminio

Control de iluminación ASUS

- encabezado RGB

Software

Software exclusivo de ASUS

Caja de Armería

AI Suite 3

- Utilidad de ahorro de energía y rendimiento

TurboV EVO

EPU

DIGI + VRM

Fan Xpert

- Actualización EZ

ASUS CPU-Z

Cargador AI

Daemon Tools

Software Norton Anti-virus (versión de prueba gratuita)

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- Modo ASUS UEFI BIOS EZ

BIOS

ROM flash de 128 Mb, BIOS UEFI AMI

Manejabilidad

WOL por PME, PXE

Accesorios

Cables

2 x cables SATA 6Gb / s

Diverso

1 x escudo de E / S

1 paquete de tornillos SSD M.2

Medios de instalación

1 x DVD de soporte

Documentación

1 x manual de usuario

Sistema operativo soportado

Windows 10 de 64 bits

Factor de forma

microATX

22,6 cm x 21,1 cm
