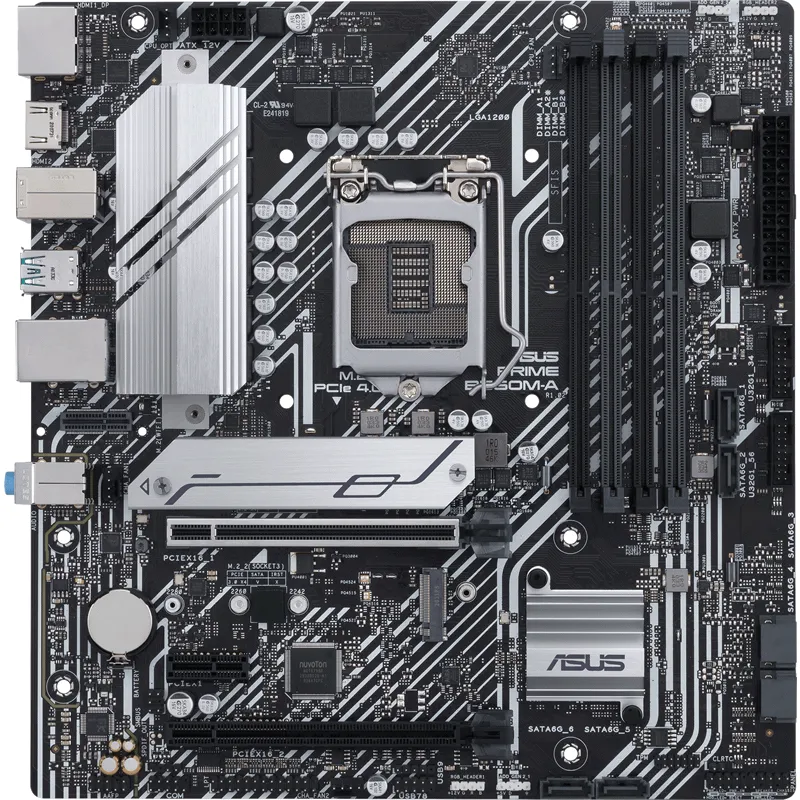

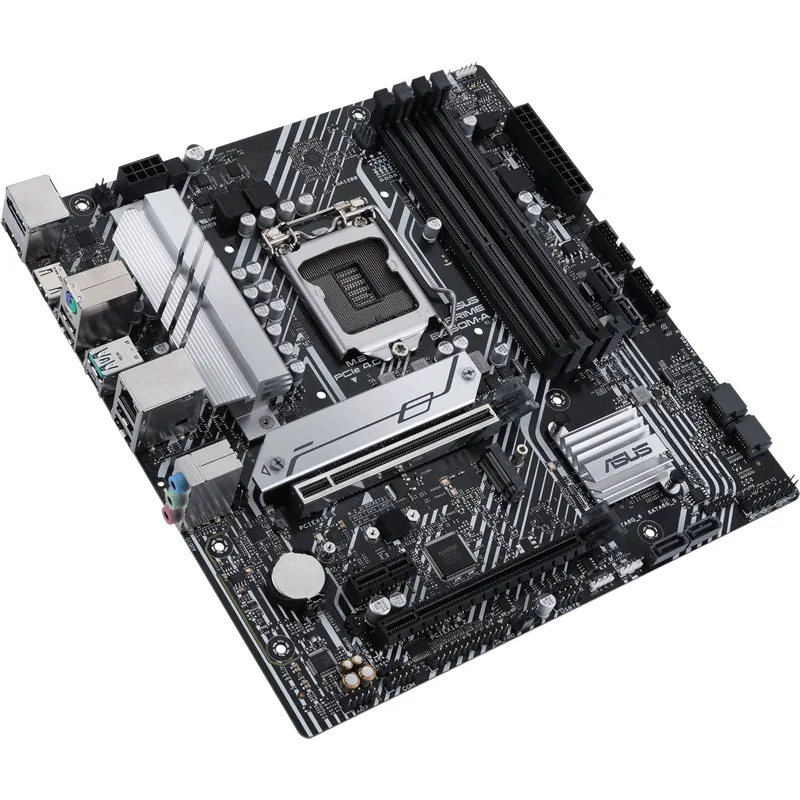

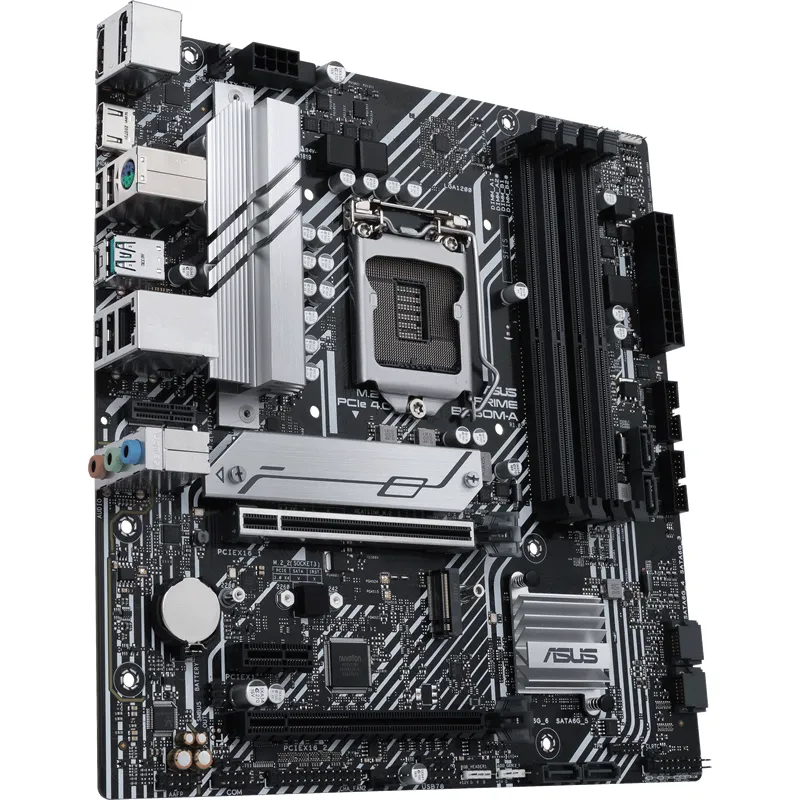

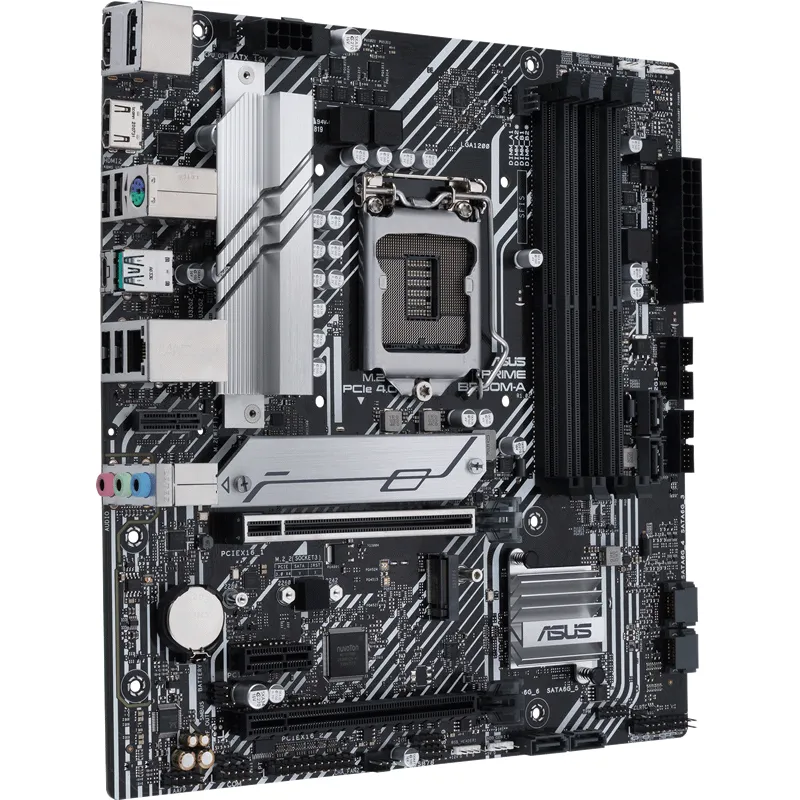

ASUS PRIME B560M-A, Tarjeta Madre B560, DDR4, PCIe 4.0 / 3.0, M.2, SATA, USB 3.2, Audio 7.1, DisplayPort, HDMI, Gb Ethernet, microATX.
Tarjeta madre mATX Intel® B560 (LGA 1200), PCIe 4.0, dos puertos M.2, 8 fases de poder, Intel® 1Gb Ethernet, DisplayPort, HDMI dual, USB 3.2 posterior Gen 2 Type-C®, puerto VM.2 Key E para Wi -Fi, Aura Sync y RGB direccionable.
Socket Intel® LGA 1200: Listo para procesadores Intel® Core™ de 11.ª generación.
Solución de potencia mejorada: 8 fases de poder, chokes de aleación y condensadores duraderos para una entrega de potencia estable.
Refrigeración integral: Disipador de calor VRM más fuerte, disipador M.2 flexible, disipador de PCH, puertos de ventilador híbridos y Fan Xpert 2+.
Overclocking de memoria: Admite overclocking de memoria hasta 5000 MHz.
ASUS OptiMem II: Enrutamiento cuidadoso para reducir significativamente la diafonía, preservando la integridad de la señal para mejorar la estabilidad de la memoria.
Conectividad ultrarrápida: PCIe 4.0, Intel® 1 Gb Ethernet, USB 3.2 Gen 2 posterior (Tipo A y Tipo C®) y VM. Puerto V-M.2 Key E para Wi-Fi.
Especificaciones
CPU
Intel® Socket LGA1200 para procesadores Intel® Core ™ de 11.a generación y procesadores Intel® Core ™, Pentium® Gold y Celeron® de décima generación
Admite CPU Intel® de 14 nm
Admite la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0 **
* Consulte www.asus.com para obtener una lista de compatibilidad con CPU.
** La compatibilidad con la tecnología Intel® Turbo Boost Max 3.0 depende de los tipos de CPU.
Chipset
B560
Memoria
DDR4 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3333 (OC) / 3200/2933/2800/2666/2400/2133 MHz No ECC, memoria sin búfer *
Arquitectura de memoria de doble canal
Soporta Intel® Extreme Memory Profile (XMP)
OptiMem II
* Los procesadores Intel® Core ™ i7 / i9 de décima generación son compatibles con 2933/2800/2666/2400/2133 de forma nativa, otros se ejecutarán a la velocidad de transferencia máxima de DDR4 2666MHz.
* Los procesadores Intel® de 11.a generación son compatibles con 3200/2933/2800/2666/2400/2133 de forma nativa.
* Consulte www.asus.com para conocer las QVL de memoria (listas de proveedores calificados), y la compatibilidad con la frecuencia de la memoria depende de los tipos de CPU.
Gráficos
1 x DisplayPort 1.4 **
* Las especificaciones de gráficos pueden variar entre los tipos de CPU.
** Los procesadores Intel® 11th y 10th Gen son compatibles con DisplayPort 1.4 con máx. resolución de 4096 x 2304 @ 60Hz. Consulte www.intel.com para obtener actualizaciones.
*** Solo los procesadores Intel® de 11ª generación son compatibles con HDMI ™ 2.0 con máx. resolución de 4K @ 60Hz, otros solo admitirán HDMI ™ 1.4 con máx. resolución de 4K @ 30Hz. Consulte www.intel.com para obtener actualizaciones.
Ranuras de expansión
Procesadores Intel® de 11.a y 10.a generación
1 x ranura (s) PCIe 4.0 / 3.0 x16 *
- Los procesadores Intel® de 11.a generación son compatibles con PCIe 4.0 x16
- Los procesadores Intel® de décima generación son compatibles con PCIe 3.0 x16
Conjunto de chips Intel® B560
1 x ranura PCIe 3.0 x16 (admite el modo x4) *
1 x ranuras PCIe 3.0 x1
* Habilite la reasignación de almacenamiento RST PCIe para ranuras PCIe conectadas a PCH para activar la memoria Intel® Optane.
Almacenamiento
Admite 2 ranuras M.2 y 6 puertos SATA 6Gb / s
Intel®11 ª Gen Procesadores
Ranura M.2_1 (clave M), tipo 2242/2260/2280
- Solo los procesadores Intel® de 11a generación son compatibles con el modo PCIe 4.0 x4, esta ranura se desactivará para otras CPU
Conjunto de chips Intel® B560
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modos PCIe 3.0 x4 y SATA) *
6 puertos SATA 6Gb / s
* La ranura M.2_2 comparte ancho de banda con SATA_2. Cuando la ranura M.2_2 está funcionando en modo SATA, SATA_2 se desactivará.
Ethernet
ASUS LANGuard
Inalámbrico y Bluetooth
Solo ranura VM.2 (Key E, CNVi y PCIe) * * El módulo Wi-Fi y el conjunto de soportes verticales M.2 Key E se compran por separado.
USB
USB trasero: 6 puertos en total
2 x puerto (s) USB 3.2 Gen 2 (1 x Tipo-A + 1 x USB Tipo-C®)
4 x puerto (s) USB 2.0 (4 x tipo A)
USB frontal: 7 puertos en total
2 x cabecera (s) USB 3.2 Gen 1 compatible (s) 4 puertos USB 3.2 Gen 1 adicionales
1 x encabezado (s) USB 2.0 compatible (s) 2 puertos USB 2.0 adicionales
1 x encabezado (s) USB 2.0 compatible (s) 1 puerto USB 2.0 adicional
Audio
- Soporta: detección de jack, transmisión múltiple, reasignación de jack del panel frontal
- Admite reproducción de hasta 24 bits / 192 kHz "
Funciones de audio
- Blindaje de audio
- Condensadores de audio japoneses premium
- Capas de PCB de audio dedicadas
** Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio con sonido envolvente 7.1.

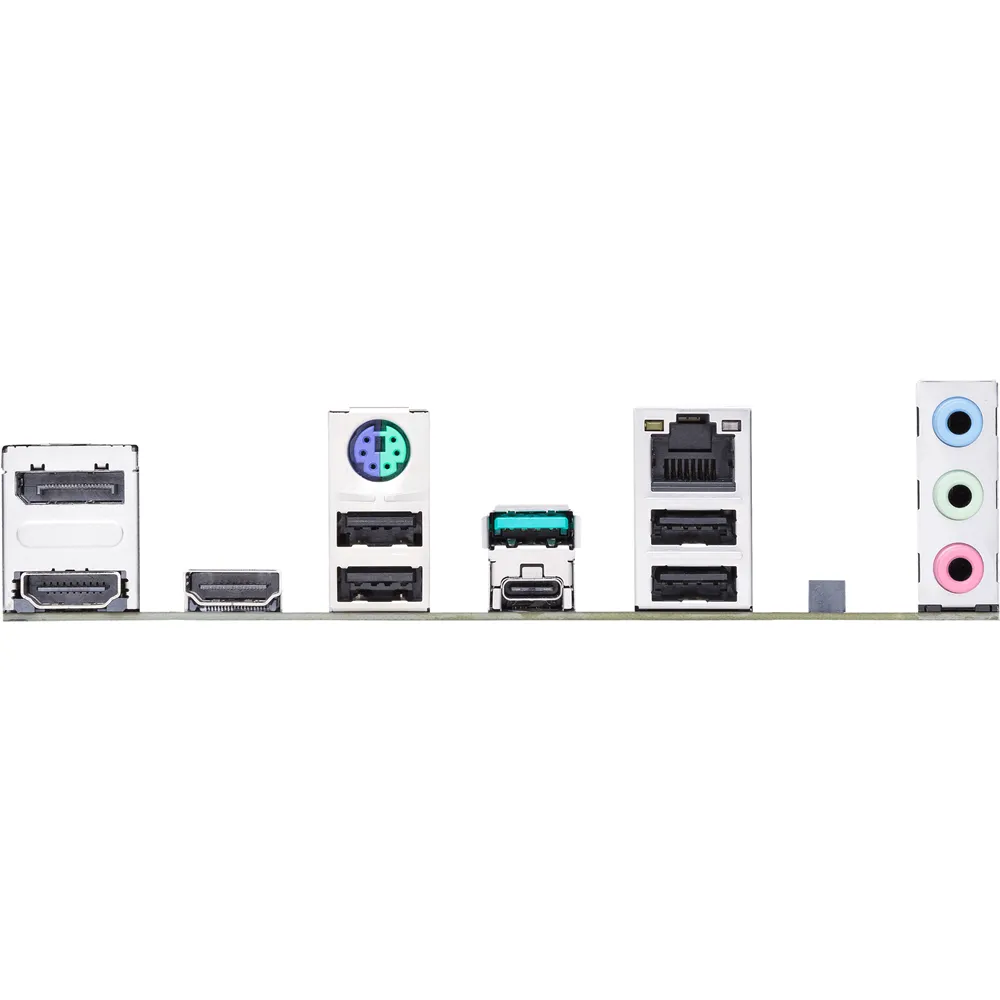

Puertos E / S traseros
2 x puerto (s) USB 3.2 Gen 2 (1 x Tipo-A, 1 x USB Tipo-C®)
4 x puerto (s) USB 2.0 (4 x tipo A)
1 x DisplayPort
2 puertos HDMI ™
1 puerto Ethernet Intel® I219-V de 1 Gb
1 x ranura VM.2 (clave E)
3 x conectores de audio
1 x puerto combinado de teclado / mouse PS / 2
Puertos internos
Relacionado con el ventilador y la refrigeración
1 x encabezado (s) de ventilador de CPU de 4 pines
1 x encabezado (s) de ventilador OPT de CPU de 4 pines
2 x encabezado (s) de ventilador de chasis de 4 pines
Relacionado con el poder
1 conector de alimentación principal de 24 pines
Conector de alimentación de 1 x 8 pines + 12V
Relacionado con el almacenamiento
2 x ranuras M.2 (clave M)
6 puertos SATA 6Gb / s
USB
2 x cabecera (s) USB 3.2 Gen 1 compatible (s) 4 puertos USB 3.2 Gen1 adicionales
1 x encabezado (s) USB 2.0 compatible (s) 2 puertos USB 2.0 adicionales
1 x encabezado (s) USB 2.0 compatible (s) 1 puerto USB 2.0 adicional
Diverso
2 x encabezado (s) Gen 2 direccionables AURA
2 x encabezado (s) AURA RGB
1 x encabezado CMOS claro
1 x encabezado de puerto COM
1 x encabezado de audio del panel frontal (AAFP)
1 x encabezado LPT
1 x encabezado de salida S / PDIF
1 x encabezado SPI TPM (14-1 pines)
1 cabezal de panel de sistema de 20-3 pines con función de intrusión de chasis
Funciones especiales de ASUS
PROTECCIÓN ASUS 5X III
- DIGI + VRM
- Protección contra sobrecorriente DRAM mejorada
- Protectores ESD
- LANGuard
- Proteccion al sobrevoltaje
- SafeSlot Core +
- E / S traseras de acero inoxidable
ASUS Q-Design
- Q-DIMM
- Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Dispositivo de arranque [amarillo verde])
- Q-ranura
Solución térmica ASUS
- Disipador de calor flexible M.2
- Diseño de disipador de calor VRM
Sincronización AURA
- Cabecera (s) AURA RGB
- Encabezado (s) RGB direccionables Gen 2
Software
Software exclusivo de ASUS
Caja de Armería
- Creador de AURA
- Sincronización AURA
AI Suite 3
- Utilidad de ahorro de energía y rendimiento
TurboV EVO
EPU
Digi + VRM
Fan Xpert 2+
- Actualización EZ
ASUS CPU-Z
Cargador AI
Daemon Tools
Software Norton Anti-virus (versión de prueba gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ
BIOS
ROM flash de 128 Mb, BIOS UEFI AMI
Manejabilidad
WOL por PME, PXE
Accesorios
Cables
2 x cables SATA 6Gb / s
Diverso
1 x paquete (s) de goma M.2
1 paquete (s) de tornillos SSD M.2
1 x juego de soporte vertical M.2 Key E
Medios de instalación
1 x DVD de soporte
Documentación
1 x manual de usuario
Sistema operativo soportado
Windows 10 de 64 bits
Factor de forma
microATX 24,4 cm x 23,4 cm
