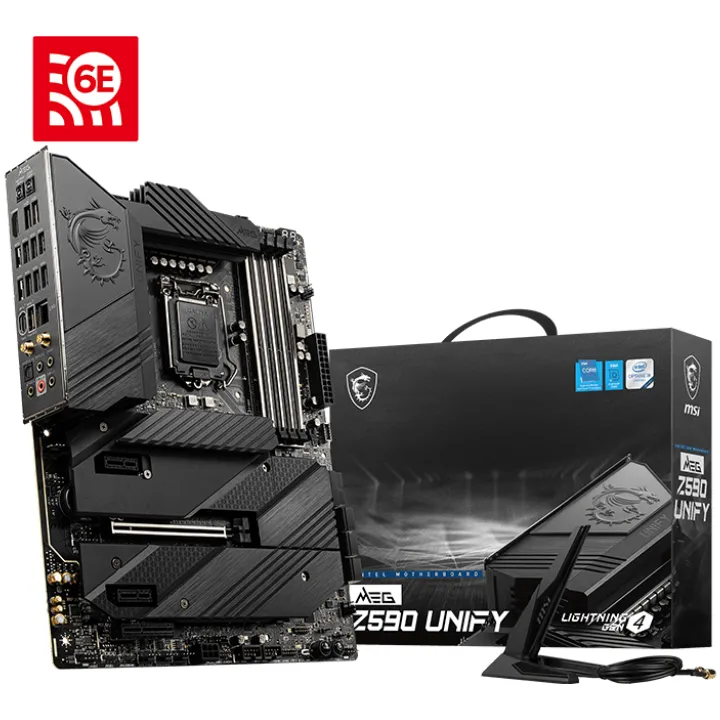

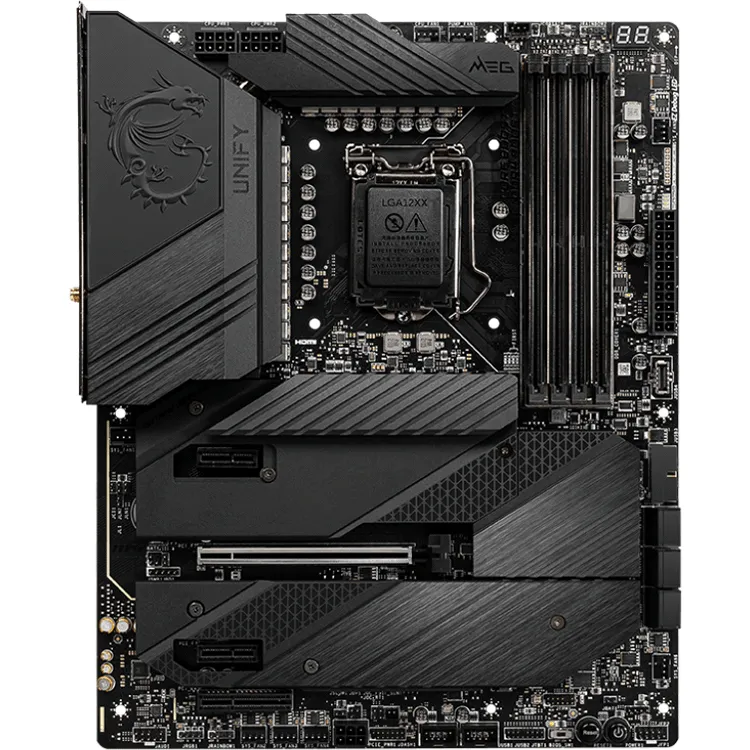

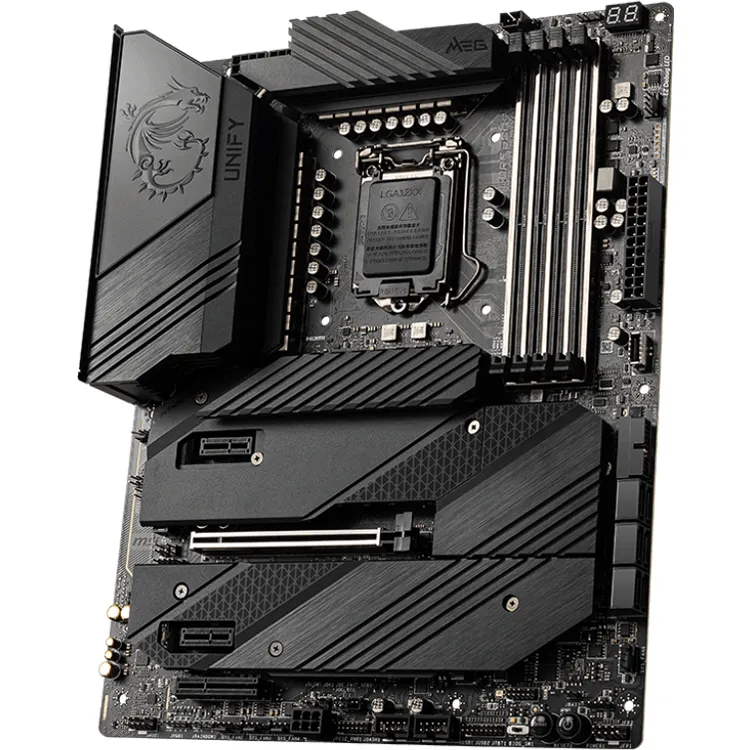

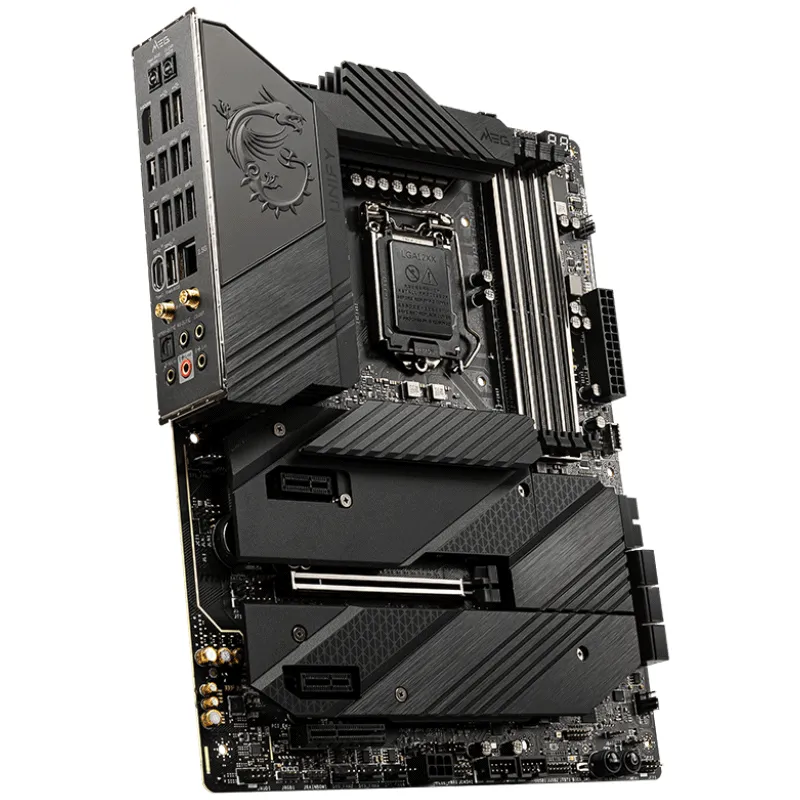

MSI MEG Z590 UNIFY, Tarjeta Madre Intel® Z590, PCIe, SATA, M.2, RAID, Audio 7.1-Channel, 2.5Gbps LAN, WiFi 6E, Bluetooth 5.2, USB 3.2, HDMI, ATX.

DISEÑO DE HARDWARE PREMIUM

SOLUCIÓN TÉRMICA PARA MÁS NÚCLEOS Y MAYOR RENDIMIENTO

Con más procesadores de núcleo, el diseño térmico y de energía es más importante para asegurar que la temperatura se mantiene baja. El disipador PWM ampliado de MSI y el diseño de circuito mejorado garantizan que incluso las CPU de gama alta funcionen a toda velocidad con las placas base de MSI.

ALMACENAMIENTO RÁPIDO Y PREPARADO PARA EL FUTURO

Las placas base MSI Z590 son compatibles con los últimos estándares de almacenamiento, lo que permite a los usuarios conectar cualquier dispositivo de almacenamiento ultrarrápido. Una mayor eficiencia facilita tu trabajo.

Especificaciones

PROCESADOR

Admite procesadores Intel® Core™ de 10.ª generación, procesadores Intel® Core ™ de 11.ª generación , procesadores Pentium® Gold y Celeron®1
Zócalo del procesador LGA1200
Visite intel.com para obtener información sobre compatibilidad.
Ver procesadores compatibles

CONJUNTO DE CHIPS

Conjunto de chips Intel® Z590

MEMORIA

4 ranuras de memoria DDR4, admite hasta 128 GB1
Compatible con 1R 2133/ 2666/ 2933 MHz para CPU Intel® de 10.ª generación (de JEDEC y POR)1
Compatible con 1R 2133/ 2666/ 2933/ 3200 MHz para CPU Intel® de 11.ª generación (de JEDEC y POR)1
Frecuencia máxima de overclocking:
1DPC 1R Velocidad máxima hasta 5600 MHz
1DPC 2R Velocidad máxima hasta 4800+ MHz
2DPC 1R Velocidad máxima hasta 4400+ MHz
2DPC 2R Velocidad máxima de hasta 4000+ MHz
Admite el modo de doble canal
Admite modo no ECC, memoria sin búfer
Admite el perfil de memoria Intel® Extreme (XMP)
Consulte www.msi.com para obtener más información sobre la memoria compatible
Ver memoria compatible

RANURAS DE EXPANSIÓN

1 ranura PCIe x16 (PCI_E2, de la CPU)
Admite hasta PCIe 4.0 x16 con CPU de 11.ª generación1
Admite hasta PCIe 3.0 x16 con CPU de 10.ª generación1
1 ranura PCIe 3.0 x4 (PCI_E4, del conjunto de chips Z590)2
2 ranuras PCIe 3.0 x1 (del conjunto de chips Z590)
PCI_E2 solo admitirá la velocidad x8, cuando M2_2 y M2_3 son de CPU por selección de BIOS.PCI_E4 y M2_4 comparten el mismo ancho de banda, si desea utilizar ambos simultáneamente, el PCI_E4 solo admitirá la velocidad x1 y el M2_4 solo admitirá la velocidad x2. Pero si desea instalar y habilitar la tarjeta gráfica en la ranura PCI_E4, la ranura M2_4 debe estar vacía.

MULTI-GPU

Compatible con la tecnología AMD® CrossFire™ bidireccional

GRÁFICOS A BORDO

1x HDMI 2.0b con puerto HDR, admite una resolución máxima de 4K 60Hz1 2
Disponible para el procesador con gráficos integrados.Las especificaciones gráficas pueden variar según la CPU instalada.

ALMACENAMIENTO

6x puertos SATA 6Gb/s (desde el chipset Z590)
4 ranuras M.2 (clave M)
M2_1 (de la CPU)
Disponible solo en CPU Intel® de 11.ª generación
Admite hasta PCIe 4.0 x4
Admite dispositivos de almacenamiento 2242/ 2260/ 2280/ 22110
M2_21, M2_32tragamonedas
Admite hasta PCIe 3.0 x4 y SATA 6 Gb/s (desde el chipset Z590, predeterminado)3
Admite hasta PCIe 4.0 x4 (desde CPU, por selección de BIOS)4
M2_2 admite dispositivos de almacenamiento 2242/ 2260/ 2280
M2_3 admite dispositivos de almacenamiento 2242/ 2260/ 2280/ 22110
Ranura M2_4 (del conjunto de chips Z590)3 5
Admite hasta PCIe 3.0 x4, dispositivos de almacenamiento 2242/ 2260/ 2280
Compatible con la tecnología Intel ® Smart Response para procesadores Intel Core™
SATA2 no estará disponible al instalar M.2 SATA SSD en la ranura M2_2.SATA5 y SATA6 no estarán disponibles al instalar M.2 SATA/PCle SSD en la ranura M2_3.Preparado para memoria Intel® Optane™ . Antes de usar los módulos de memoria Intel ® Optane™, asegúrese de haber actualizado los controladores y el BIOS a la última versión del sitio web de MSI.La especificación PCIe 4.0 está disponible solo en CPU Intel® de 11.ª generación .PCI_E4 y M2_4 comparten el mismo ancho de banda, si desea utilizar ambos simultáneamente, el PCI_E4 solo admitirá la velocidad x1 y el M2_4 solo admitirá la velocidad x2. Pero si desea instalar y habilitar la tarjeta gráfica en la ranura PCI_E4, la ranura M2_4 debe estar vacía.

RAID

Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
Admite RAID 0 y RAID 1 para dispositivos de almacenamiento M.2 NVMe

USB

Conjunto de chips Intel® Z590
1x puerto USB 3.2 Gen 2x2 20Gbps Type-C en el panel posterior
2 puertos USB 3.2 Gen 2 de 10 Gbps (1 puerto tipo A en el panel posterior y 1 conector interno tipo C)
10 puertos USB 3.2 Gen 1 5 Gbps (8 puertos tipo A en el panel posterior, 2 puertos están disponibles a través del conector USB 3.2 Gen 1 interno)
2 puertos USB 2.0 en el panel posterior
Hub-GL850G
4 puertos USB 2.0 a través del conector USB 2.0 interno

AUDIO

Códec Realtek® ALC4080
Audio de alta definición de 7.1 canales
Soporta salida S/PDIF

LAN

1 controlador LAN Intel® I225-V de 2,5 Gbps

LAN INALÁMBRICA Y BLUETOOTH

Intel® WiFi 6E AX210
El módulo inalámbrico está preinstalado en la ranura M.2 (Key-E)
Admite MU-MIMO TX/RX, 2,4 GHz/5 GHz/6 GHz1(160 MHz) hasta 2,4 Gbps
Soporta 802.11 a/b/g/n/ac/ax
Soporta Bluetooth® 5.22, FIPS, FISMA
Wi-Fi 6E 6GHz puede depender de las regulaciones de cada país y estará listo en WIN10 21H1.Bluetooth 5.2 estará listo en WIN10 21H1.

CONECTORES INTERNOS

1 conector de alimentación principal ATX de 24 pines
2 conectores de alimentación ATX de 12 V de 8 pines
1 x conector de alimentación ATX PCIE de 6 pines
6 x conectores SATA 6Gb/s
4 x ranuras M.2 (M-Key)
1 x puerto USB 3.2 Gen 2 10Gbps tipo C
1 x conector USB 3.2 Gen 1 5Gbps (admite 2 puertos USB 3.2 Gen 1 5Gbps adicionales)
2 conectores USB 2.0 (admite 4 puertos USB 2.0 adicionales)
1 conector de ventilador de CPU de 4 pines
1 conector de ventilador de bomba de agua de 4 pines
6 conectores de ventilador de sistema de 4 pines
1x conector de audio del panel frontal
2 conectores del panel del sistema
1 conector de intrusión de chasis
1 x conector de sensores térmicos de 2 pines
Conector de módulo 1xTPM
1 conector de controlador de sintonización.
1 conector TBT (compatible con RTD3)

CARACTERÍSTICAS DE LED

1 LED de código de depuración de 2 dígitos
4 LED de depuración EZ
1x conector LED RGB de 4 pines
2 conectores LED ARCO IRIS de 3 pines
1x conector LED JCORSAIR de 3 pines

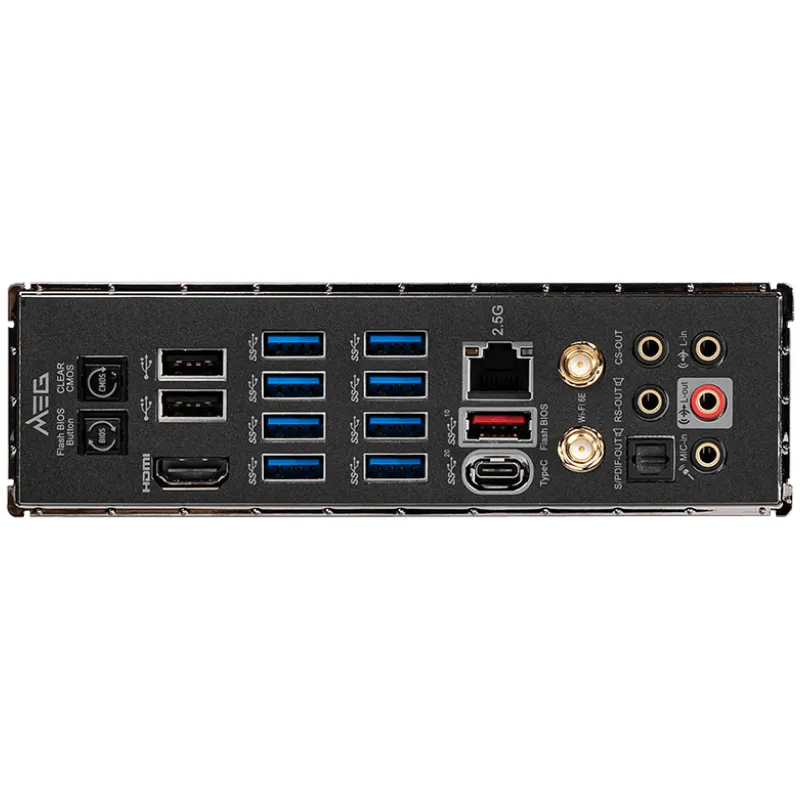

PUERTOS DEL PANEL TRASERO

Botón Borrar CMOS
USB 2.0
USB 3.2 Gen 1 5 Gbps (Tipo A)
USB 3.2 Gen 1 5 Gbps (Tipo A)
LAN 2.5G
WiFi/Bluetooth
Conectores de audio de alta definición
Botón Flash BIOS
HDMI
USB 3.2 Gen 2 10 Gbps (Tipo A)
USB 3.2 Gen 2x2 20Gbps (Tipo-C)
Salida óptica S/PDIF
ME Z590 UNIFICAR

DIMENSIONES

12 pulg. x 9,6 pulg. (30,5 cm x 24,4 cm)
Factor de forma ATX

MONTAJE

9 orificios de montaje

SISTEMA OPERATIVO

Compatibilidad con Windows® 10 de 64 bits
