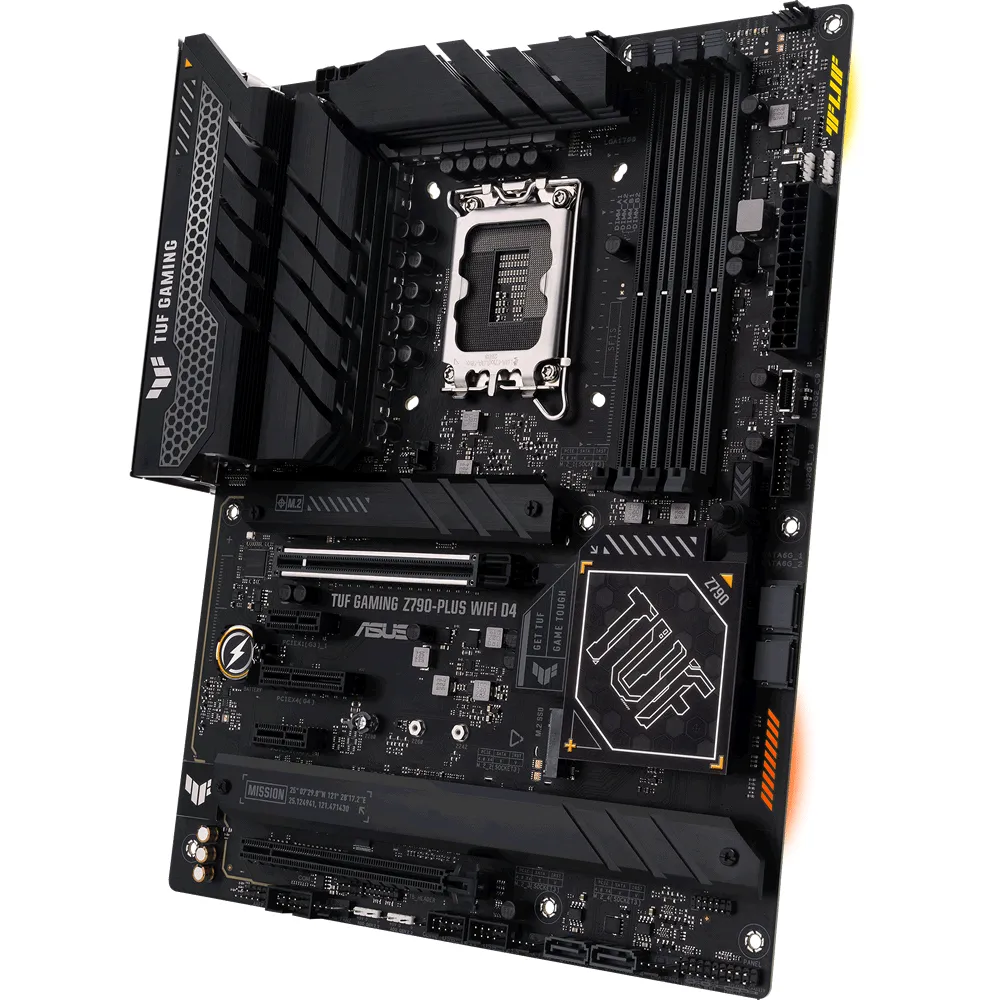

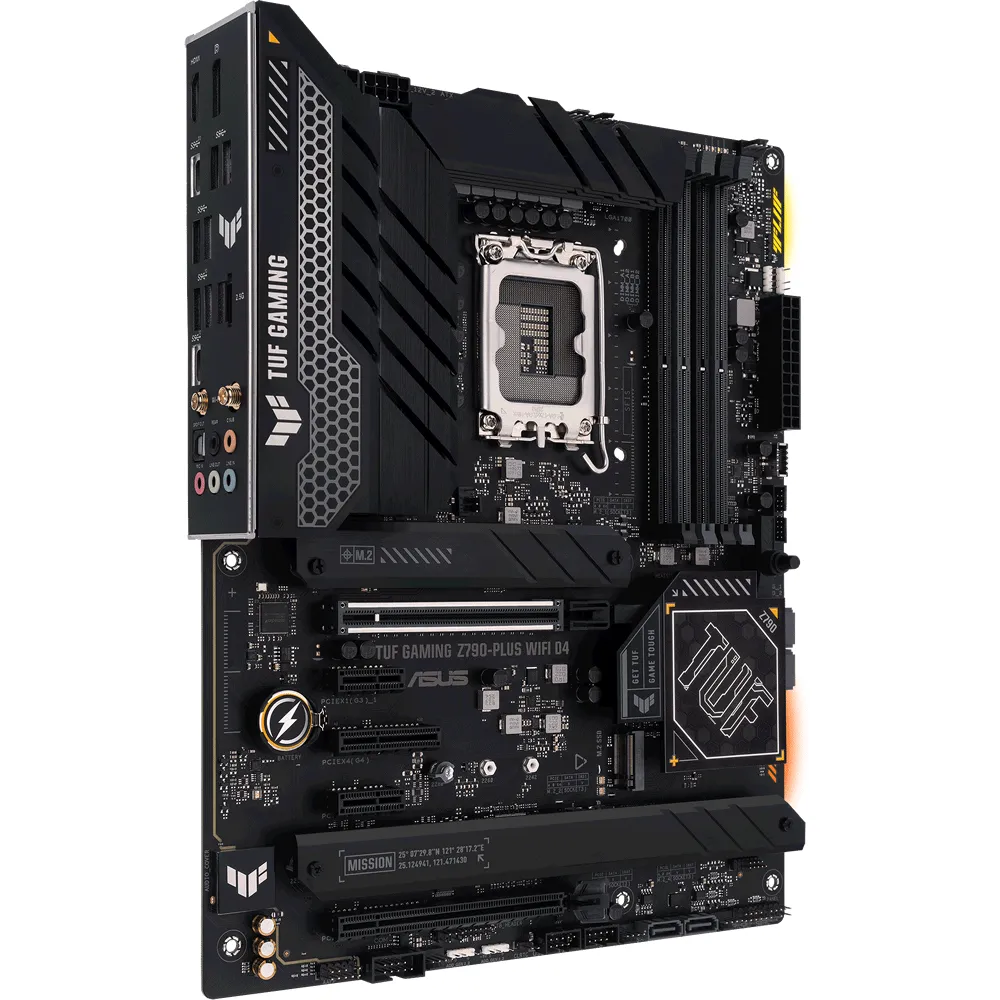

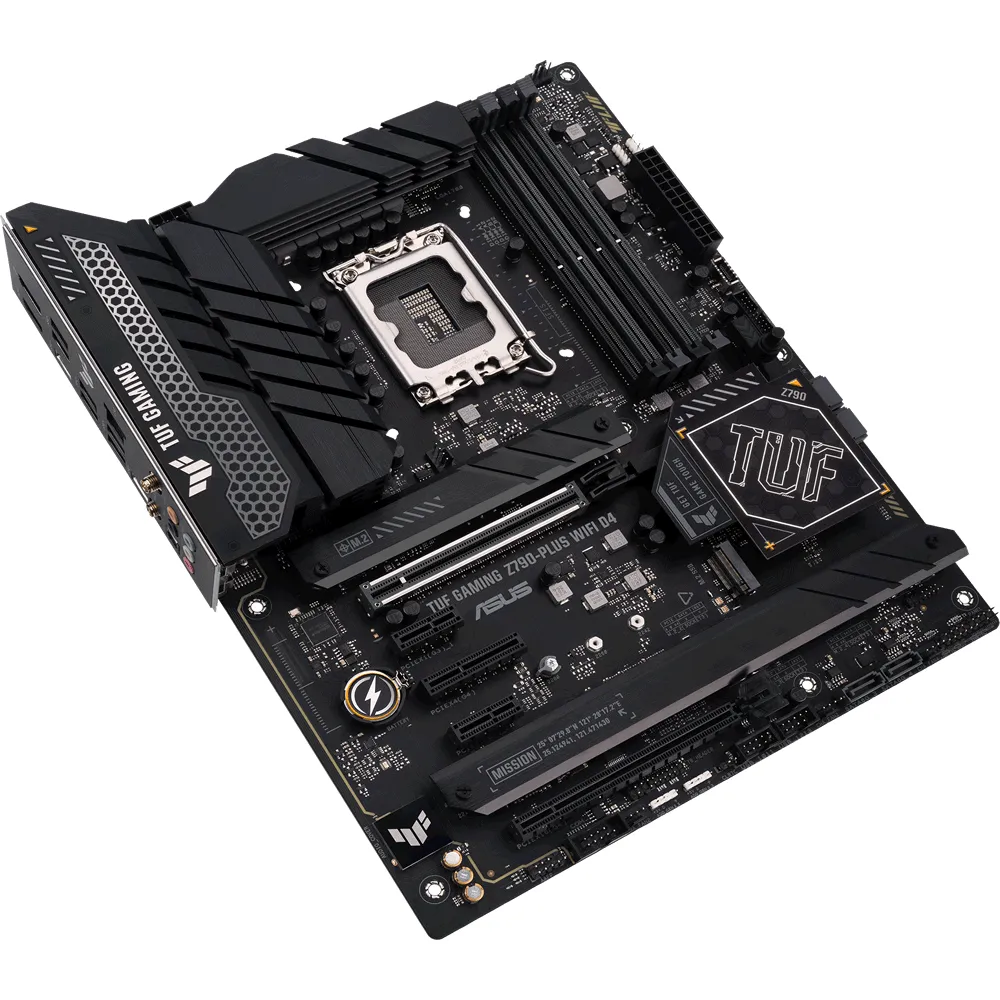

ASUS TUF Gaming Z790-Plus WiFi D4, Tarjeta Madre, Socket LGA 1700, PCIe 5.0, ATX.
Tarjeta madre gamer Intel® Z790 (LGA1700) ATX, 16(60A)+1(60A)+1 fases de poder DrMOS, PCIe® 5.0, memoria DDR5, cuatro puertos M.2, WiFi 6 e Intel Ethernet de 2.5 Gb, HDMI®, DisplayPort™, USB 3.2 Gen 2x2 Type C®, USB 3.2 frontal Gen 2 Type C®, SATA 6 Gbps, Thunderbolt™ 4 e iluminación Aura Sync RGB
Caracterìsticas
Socket Intel® LGA 1700: Listo para procesadores Intel® Core™.
Solución de alimentación mejorada: 16(60A)+1(60A)+1 fases de poder DrMOS, PCB de seis capas, conectores ProCool, chokes de aleación y condensadores duraderos para un suministro de energía estable.
Conectividad de última generación: PCIe® 5.0, USB 3.2 Gen2x2 Type-C®, USB 3.2 Gen 2 frontal Type-C® y Thunderbolt™ con 4.
Hecha para juegos en línea: Wi-Fi 6, Intel 2.5 Gb Ethernet y TUF LANGuard.
Cancelación de ruido de IA bidireccional: Reduce el ruido de fondo para una comunicación nítida en juegos o videoconferencias.
AI Cooling II: Equilibra la temperatura y la acústica de cualquier construcción con un solo clic.
Refrigeración integral: Disipadores térmicos VRM y PCH ampliados, disipadores térmicos M.2, puertos de ventiladores híbridos y utilidad Fan Xpert 4 en Armory Crate.
Efectos Aura Sync RGB: Elegante diseño de iluminación de borde, puertos RGB direccionables y compatibilidad con tiras RGB.
Diseño de fácil montaje PCIe Slot Q-Release, M.2 Q-Latch, Q-LED y SafeSlot.
Especificaciones
CPU
Intel® Socket LGA1700 para procesadores Intel® Core™ de 13.ª generación y procesadores Intel® Core™, Pentium® Gold y Celeron® de 12.ª generación * Compatible con la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0** * Consulte Visite www.asus.com para obtener la lista de soporte de CPU. ** La compatibilidad con Intel ® Turbo Boost Max Technology 3.0 depende de los tipos de CPU
Conjunto de chips Conjunto de chips Intel® Z790
Memoria
4 x DIMM, Max. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/
Gráficos
1 x DisplayPort**
1 x HDMI® port***
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports max. 4K@60Hz as specified in DisplayPort 1.4.
*** Supports 4K@60Hz as specified in HDMI 2.1.
**** VGA resolution support depends on processors' or graphic cards' resolution.
Ranuras de expansión
Procesadores Intel® de 13.ª y 12.ª generación
* 1 ranura PCIe 5.0 x16 Chipset
Intel ®
Z790 1 ranura PCIe 4.0 x16 (admite modo x4)
1 ranura PCIe 4.0 x4
2 ranuras PCIe 3.0 x1
* Consulte la tabla de bifurcación PCIe en el sitio de soporte ( https://www.asus.com/support/FAQ/1037507/ ).
- Para garantizar la compatibilidad del dispositivo instalado, consulte https://www.asus.com/support/ para obtener la lista de periféricos compatibles.
Almacenamiento
Total compatible con 4 ranuras M.2 y 4 puertos SATA de 6 Gb/s* Procesadores Intel® de 13.ª y 12.ª generación
Ranura M.2_1 ( clave M), tipo 2242/2260/2280/22110
- Intel® 13.ª y 12 Los procesadores de cuarta generación admiten el modo PCIe 4.0 x4 Chipset
Intel® Z790
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)
Ranura M.2_3 (clave M), tipo 2242/2260/2280/ 22110 (compatible con el modo PCIe 4.0 x4)
Ranura M.2_4 (clave M), tipo 2242/2260/2280 (compatible con los modos PCIe 4.0 x4 y SATA)
4 puertos SATA de 6 Gb/s
* La tecnología Intel® Rapid Storage admite PCIe RAID 0/ 1/5/10, RAID SATA 0/1/5/10.
Ethernet
1 x Intel® 2.5Gb Ethernet
TUF LANGuard
Inalámbrico y Bluetooth
Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Admite banda de frecuencia de 2,4/5 GHz
Bluetooth® v5.2* *La versión de
Bluetooth puede variar, consulte el módulo Wi-Fi Visite el sitio web del fabricante para obtener las especificaciones más recientes.
USB
USB trasero (8 puertos en total)
1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C ® )
3 x puertos USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C ® )
4 x USB 3.2 Gen 1 puerto (4 x Tipo-A)
USB frontal (7 puertos en total)
1 x conector USB 3.2 Gen 2 (admite USB Type-C ® )
1 x encabezado USB 3.2 Gen 1 admite 2 puertos USB 3.2 Gen 1 adicionales
2 x USB 2.0 Los encabezados admiten 4 puertos USB 2.0 adicionales
Audio
CODEC de audio de alta definición con sonido envolvente 7.1 Realtek S1220A*
- Sensor de impedancia para las salidas de auriculares delanteras y traseras
- Amplificador de audio interno para mejorar el sonido de la más alta calidad para auriculares y altavoces
- Admite: detección de conectores, transmisión múltiple, reasignación de conectores en el panel frontal
- Salida de reproducción estéreo de 120 dB SNR de alta calidad y entrada de grabación SNR de 113 dB (entrada de línea)
- Admite reproducción de hasta 32 bits/192 kHz*"
Características de audio
- Blindaje de audio
- Puerto de salida S/PDIF óptico trasero
- Condensadores de audio de primera calidad
- Capas de PCB de audio dedicadas
- Cubierta de audio
* Debido a limitaciones en el ancho de banda HDA, 32 bits/192 kHz no es compatible con audio de sonido envolvente 7.1.
Puertos de E/S del panel posterior
1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C ® )
3 x puertos USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C ® )
4 x puertos USB 3.2 Gen 1 (4 x Type-C ® ) A)
1 x DisplayPort
1 x puerto HDMI®
1 x módulo Wi-Fi
1 x puerto Ethernet Intel® de 2,5 Gb
5 x conectores de audio
1 x puerto de salida óptica S/PDIF
Conectores de E/S internos
Relacionado con el ventilador y la refrigeración
1 cabezal del ventilador de la CPU de 4 pines
1cabezal del ventilador OPT de la CPUde 4 pines
1 cabezal de la bomba AIO de 4 pines
4 cabezales del ventilador del chasis de 4 pines
Relacionados con la alimentación
1 conector de alimentación principal de 24 pines
1 x 8 -Conector de alimentación de +12 V de clavijas
1 conector de alimentación de +12 V de 4 clavijas
Relacionado con el almacenamiento
4 ranuras M.2 (clave M)
4 puertos SATA de 6 Gb/s
USB
1 conector USB 3.2 Gen 2 (compatible con USB Type-C®)
1 x encabezado USB 3.2 Gen 1 admite 2 puertos USB 3.2 Gen 1 adicionales
2 x encabezados USB 2.0 admiten 4 puertos USB 2.0 adicionales
Varios
3 x encabezados direccionables Gen 2
1 x encabezado Aura RGB
1 x encabezado Clear CMOS
1 x encabezado de puerto COM
1 x Cabecera de audio del panel frontal (AAFP)
1 x cabecera del panel del sistema de 20-3 pines con función de intrusión en el chasis
1 x cabecera Thunderbolt™ (USB4®)
Características especiales
PROTECCIÓN ASUS TUF
- DIGI+ VRM (- Diseño de alimentación digital con DrMOS)
- Protectores ESD
- TUF LANGuard
- Protección contra sobretensión
- Ranura segura
- E/S trasera de acero inoxidable
ASUS Q-Design
- M.2 Q-Latch
- Ranura PCIe Q-Release
- Q-DIMM
- Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], dispositivo de arranque [amarillo verde])
- Solución térmica ASUS
Q-Slot - Disipador térmico M.2
- Diseño de disipador térmico VRM
ASUS EZ DIY
- Protector de palanca del zócalo de CPU
- ProCool
- Protector de E/S premontado
- SafeDIMM
AURA Sync
- Conector Aura RGB
- Conectores direccionables Gen 2
Funciones de software
Software exclusivo de ASUS
Armory Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 (con AI Cooling II)
- Cancelación de ruido AI bidireccional
- Ahorro de energía
AI Suite 3
- TurboV EVO
- DIGI+ VRM
- Limpiador de PC
TUF GAMING CPU-Z
DTS Audio Procesamiento
MyAsus
Norton 360 para jugadores
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS 192 (128+64) Mb Flash ROM, BIOS UEFI AMI
Manejabilidad WOL por PME, PXE
Accesorios
Cables
2 cables SATA de 6 Gb/s
Varios
1 antena móvil ASUS Wi-Fi
1 adhesivo TUF GAMING
2 paquetes de goma M.2
1 paquete de tornillos para SSD M.2
Documentación
1 tarjeta de certificación TUF
1 guía del usuario
Sistema operativo Windows® 11, Windows® 10 de 64 bits
Factor de forma
Factor de forma ATX
12 pulgadas x 9,6 pulgadas (30,5 cm x 24,4 cm)
